الخلفية
بسبب البيئة الجغرافية الفريدة لتربية الأحياء المائية في القفص البحرية ، فإن طرق المراقبة التقليدية غير كافية. لمعالجة هذه المسألة ، قامت Granfoo Industrial Co. ، Ltd.صمم نظام مراقبة ذكي للإنترنت من خلال شبكة محلية لاسلكية (WLAN)، بهدف تحقيق مراقبة في الوقت الحقيقي، وجمع البيانات، والتحكم عن بعد.
بنية النظام
- نظام جمع البيانات الأمامي: يشمل أجهزة استشعار جودة المياه والكاميرات تحت الماء وغيرها من الأجهزة المسؤولة عن جمع بيانات جودة المياه وصور الفيديو من الأقفاص.
- نظام نقل لاسلكي: تستخدم تقنية الجسر اللاسلكي لنقل البيانات من الجانب الأمامي إلى مركز المراقبة.
- مركز المراقبة: يشمل خوادم البيانات وأجهزة التخزين ومحطات العمل وأنظمة العرض المسؤولة عن معالجة البيانات وتخزينها وتصورها.
ميزات النظام
- مراقبة في الوقت الحقيقي: 24/7 جمع مستمر وتسجيل المعلمات مثل الأكسجين المذاب، معدل التدفق، ودرجة الحرارة.
- وظيفة الإنذار: يؤدي إلى تنشيط الإنذار تلقائيًا عند اكتشاف بيانات غير طبيعية ، يدعم طرق إنذار متعددة.
- التحكم عن بعد: يسمح بالتحكم عن بعد في الأجهزة عبر الهواتف المحمولة أو أجهزة الكمبيوتر، مما يتيح التبديل عن بعد وإعدادات التوقيت.
- بيانات إحصائية: يوفر إحصاءات البيانات ووظائف التصدير لتحليل المستخدم.
قائمة المعدات
| لا، لا، لا | البند (اسم المعدات) | كمية | ملاحظات |
|---|---|---|---|
| 1 | نظام جمع ستة معايير | مجموعة واحدة | لقياس ستة معايير |
| جهاز استشعار التوصيل | 1 | مخصصة من قبل Hengxin | |
| مستشعر الكلوروفيل | 1 | كيميس | |
| مستشعر الملوحة | 1 | مخصصة من قبل Hengxin | |
| مستشعر الحموضة | 1 | جهاز استشعار مضاد للتآكل والمقاوم للماء المستورد من ألمانيا | |
| مستشعر معدل التدفق | 1 | مخصصة | |
| مستشعر الأكسجين المحلول | 1 | جهاز استشعار الأكسجين المذاب PH/ORP | |
| 2 | نظام الكاميرا تحت الماء | 4 | كاميرا ضوء منخفض للغاية مع ضوء ملء عالي الوضوح |
| كاميرا تحت الماء | 4 | كاميرا HD الشبكة | |
| تحت الماء ملء الضوء | 4 | أمريكا COB LED ، استهلاك طاقة منخفض ، 100W ، مقاومة الضغط العالي | |
| 3 | نظام إمدادات الطاقة | 1 | مجموعة الدوائر الرئيسية + الفرع |
| لوحة شمسية | مجموعتان | نظام التحكم المتكامل لـ 800 واط | |
| بطارية الليثيوم | مجموعتان | 12 فولت 120Ah | |
| 4 | محطة التحكم | 1 | الدائرة الرئيسية مع الكمبيوتر الصناعي والعرض |
| الحاسوب الصناعي | 1 | حاسوب صناعي مستورد | |
| العرض الصناعي | 1 | شاشة LCD 30 بوصة | |
| 5 | نظام نقل لاسلكي | مجموعة واحدة | نظام نقل لاسلكي كامل وملحقات |
| 6 | نظام برمجيات تربية الأحياء المائية | مجموعة واحدة | مخصصة للزراعة المائية |
| 7 | الكابلات والملحقات | مجموعة واحدة | مكونات لترتيب النظام |
| 8 | المواد المساعدة وأضواء الإنذار الشمسي | حسب الحاجة |
وظائف القياس والتحكم في الموقع

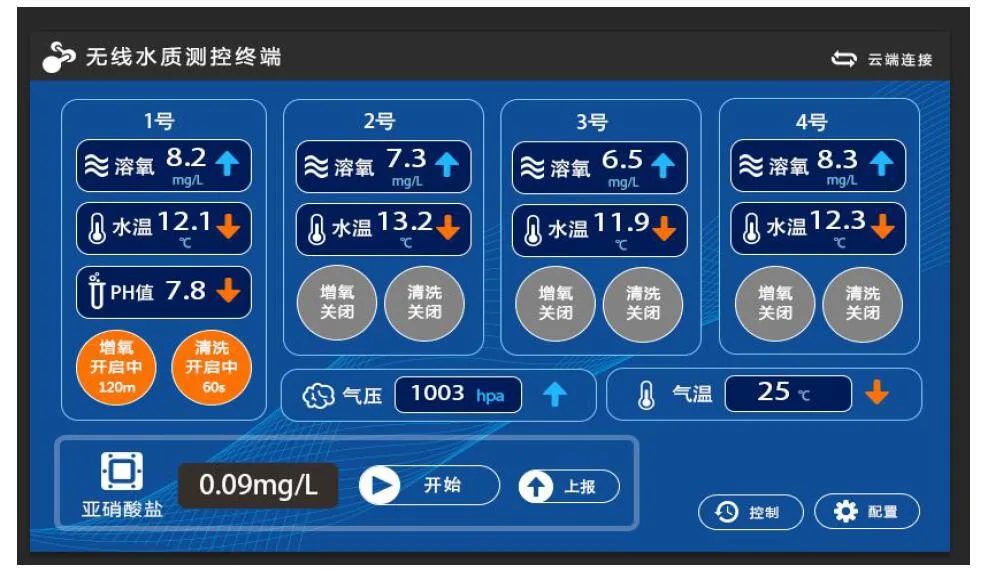

محطة القياس والتحكم لديها وظيفة القياس والتحكم في الموقع. من خلال لوحة اللمس المهيأة على المعدات في الموقع،يمكن أن تدرك بسهولة على الموقع القياس والتحكم في المعداتيظهر الشكل أدناه شاشة القياس والتحكم باللمس في الموقع.
