مراقبة مستوى تخزين الرماد الطائر في الطاقة الحرارية

— ممارسة القياس الدقيق باستخدام مقياس مستوى الرادار عالي التردد KLD806 في صومعة رماد متطاير بارتفاع 12 مترًا

أولاً. خلفية المشروع

تستخدم محطة طاقة تعمل بالفحم بقدرة 300 ميجاوات في فوشان، قوانغدونغ، صومعة رماد متطاير بارتفاع 12 مترًا وقطر 8 أمتار لتخزين رماد الفحم المسحوق (حجم الجسيمات: 1-150 ميكرومتر، الكثافة الظاهرية: 0.6-0.9 طن/متر مكعب). واجه مقياس المستوى السعوي الأصلي مشكلات حرجة:

1. دقة منخفضة: تسبب التصاق الغبار في انحراف ثابت العزل الكهربائي، مما أدى إلى خطأ قياس ±8٪.
2. صيانة عالية: تطلب التنظيف الشهري للأقطاب الكهربائية 4 ساعات لكل جلسة.
3. تداخل الإشارة: أدت أجهزة تمييع الهواء إلى إنذارات كاذبة (3 يوميًا في المتوسط).

ثانياً. الحل: المزايا التقنية لمقياس مستوى الرادار KLD806

1. تصميم شعاع ضيق عالي الترددتنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • موجة ملليمترية بتردد 80 جيجاهرتز بزاوية شعاع 3 درجات، مثالية للصوامع المدمجة بارتفاع 12 مترًا.
   • نطاق مخصص: 0.3-15 متر، منطقة ميتة: 0.3 متر، تغطية كاملة.
2. أداء مقاوم للتداخلتنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • خوارزمية قمع الضوضاء الديناميكية (DNIR 3.0) تقوم بتصفية الصدى الكاذب من تدفق هواء التمييع.
   • غلاف من الفولاذ المقاوم للصدأ 316L بتصنيف IP68 يتحمل تأثير تدفق الهواء (سرعة 20 مترًا في الثانية).
3. تشخيصات ذكيةتنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • مخرجات بروتوكول HART لمنحنيات الصدى (تشخيصات محلية/عن بعد).
   • تعويض تلقائي لثابت العزل الكهربائي (تأثير التصاق الغبار <0.1٪).ثالثاً. عملية التنفيذ

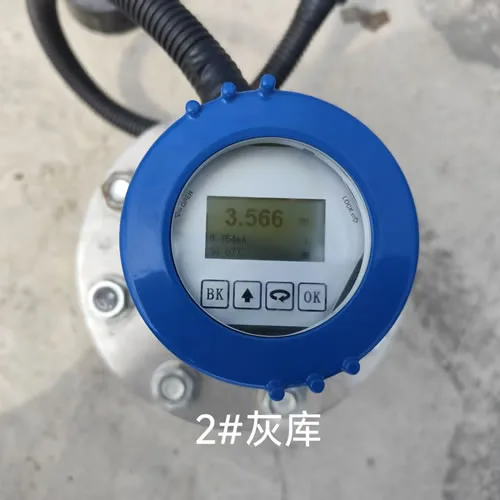

التركيب والتشغيل

1. : تنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • تكوين المعلمات:
   • النطاق = 0.3-12 مترقمع الصدى الكاذب = ممكّن (يحظر تداخل أنبوب التمييع)
     • تخميد الإخراج = 0.2 ثانية (يتناسب مع دورة تمييع الهواء)
     • التحقق من الدقة
     • : خطأ ±5 مم مقابل مقياس مسافة ليزر.

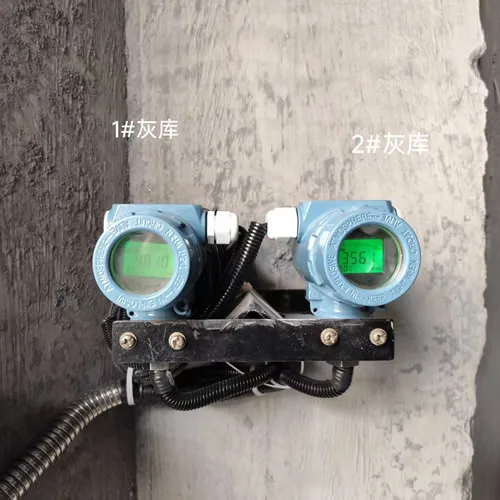

   • تكامل النظام:
2. تم دمجه في نظام التحكم الموزع للمصنع عبر 4-20 مللي أمبير + هارت (متوافق مع وحدات الإدخال/الإخراج الحالية).تنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • تحكم في قفل المستوى العالي/المنخفض (إيقاف تلقائي عند مستوى >90٪).
   • تنبيهات معدل تغير المستوى (>1 متر/ساعة يشير إلى خطر الانسداد).
     • رابعاً. نتائج الأداء
     • المقياس

قبل الترقية (سعوي)

«لقد حل الشعاع الضيق لجهاز KLD806 تحديات القياس في صومعتنا المدمجة. الدقة على مستوى الملليمتر عند نطاق 12 مترًا وعدم وجود تداخل في تدفق الهواء هي عوامل تغيير قواعد اللعبة.»الموارد

نصائح التركيب المدمج

:

1. استخدم هوائي بوق قصيرتنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • تحسين المعلمات
   • :
2. تمكين «وضع الغبار»تنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • بروتوكول الصيانة
   • :
3. تنظيف العدسة مرتين سنويًا باستخدام مجموعة أدوات KC Sensor.تنزيل تقارير الحالة شهريًا عبر KC Sensor Cloud.
   • سادساً. تطبيقات أوسع
   • تم التحقق من صحته للصوامع الصغيرة/المتوسطة (8-15 مترًا)، وهو مثالي لـ:

محطات طاقة الكتلة الحيوية

: صوامع رماد بارتفاع 10-15 مترًا.

• محاور البخار الصناعية: قياس دقيق للصوامع الصغيرة.
• صوامع معايرة مصانع الأسمنت: وزن دقيق للدفعات.
• تمديد التكنولوجيا:

نظام تنسيق الصوامع المتعدد الجديد من KC Sensor (يدعم 16 وحدة KLD806) يتيح إدارة إقليمية ذكية للرماد، مما يقلل تكاليف النقل بنسبة 15-20٪.الموارد
