اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
CE
رقم الموديل:
L404F1102/ش

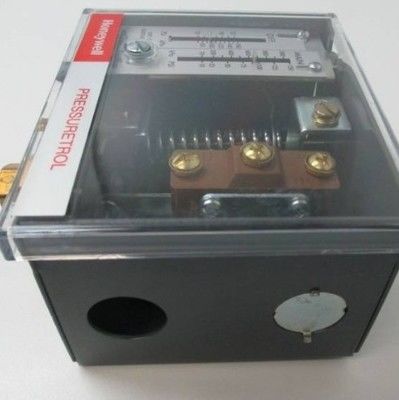

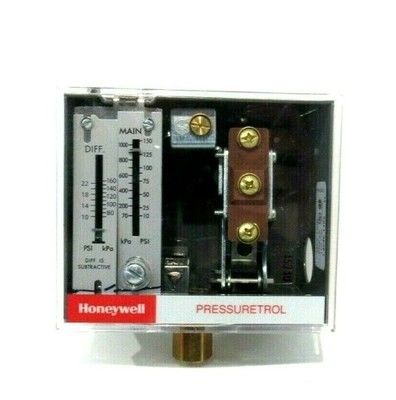

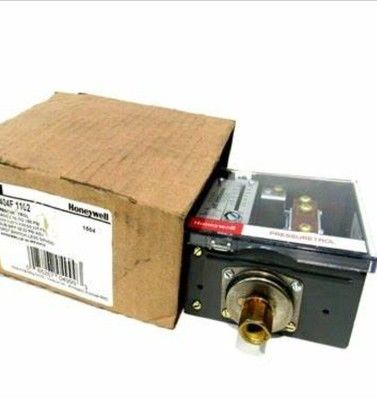

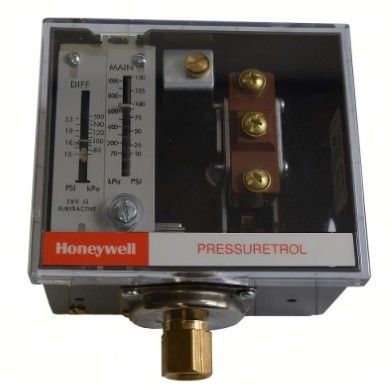

Honeywell L404F1102/U Auto Recycle Pressuretrol
مقدمة المنتج
جهاز التحكم بالضغط Honeywell L404F1102/U Auto Recycle Pressuretrol هو جهاز تحكم بالضغط قوي مصمم للمراقبة الدقيقة والتحكم في أنظمة الضغط. مع نطاق درجة حرارة تشغيل من -35 درجة فهرنهايت إلى 150 درجة فهرنهايت ونطاق ضغط من 10-150 رطل لكل بوصة مربعة، فهو يناسب التطبيقات التي تتضمن البخار أو الهواء أو الغازات غير القابلة للاشتعال أو السوائل غير المسببة للتآكل. يتميز هذا الجهاز بالتبديل السريع والفروق القابلة للتعديل، مما يضمن التحكم الموثوق به في الدوائر في الإعدادات الصناعية والتجارية، مما يجمع بين المتانة وسهولة التركيب والتشغيل.
ميزات المنتج
توافق الوسائط المتعددة:
مناسب للبخار والهواء والغازات غير القابلة للاشتعال والسوائل غير المسببة للتآكل لغشاء استشعار الضغط المصنوع من الفولاذ المقاوم للصدأ.
التحكم الدقيق في الضغط:
نطاق ضغط قابل للتعديل: 10–150 رطل لكل بوصة مربعة (69–1034 كيلو باسكال) مع أقصى ضغط مستمر يبلغ 225 رطل لكل بوصة مربعة (1151 كيلو باسكال).
نطاق ضغط التفاضل الفرعي: 10–22 رطل لكل بوصة مربعة (60–152 كيلو باسكال)، قابل للتكوين عبر مسامير الغطاء العلوي.
عمل تبديل موثوق به:
يقوم مفتاح SPDT سريع المفعول بفتح أو إغلاق الدوائر عند ارتفاع الضغط، مع وظيفة إعادة التدوير التلقائي للتشغيل المستمر.
القدرة على التكيف البيئي الواسع:
يعمل في درجات حرارة من -35 درجة فهرنهايت إلى 150 درجة فهرنهايت (-37 درجة مئوية إلى 66 درجة مئوية)، ومناسب للمناخات القاسية أو المتنوعة.
سهولة التركيب والتركيب:
سن لولبي داخلي NPT مقاس 1/4 بوصة أو تركيب سطحي من خلال قاعدة العلبة.
طرف لولبي أرضي وتوصيلات كهربائية من النوع اللولبي لأسلاك بسيطة.
السلامة والشهادة:
قائمة مختبرات Underwriters Laboratories (UL) (الملف رقم MP466، الدليل رقم MBPR).
معتمد من CSA (الملف رقم LR1620، الدليل رقم 400-E-O).
مواصفات المنتج:
التطبيق: توفير التحكم في البخار أو الهواء أو الغازات غير القابلة للاشتعال أو السوائل غير المسببة للتآكل
الأبعاد (بالبوصة): 4-31/32 بوصة ارتفاع × 4-1/2 بوصة عرض × 2-3/4 بوصة عمق
الأبعاد (مم): 126 مم ارتفاع × 114 مم عرض × 70 مم عمق
التركيب: سن داخلي NPT مقاس 1/4 بوصة أو تركيب سطحي من خلال الجزء الخلفي من العلبة
الموافقات: قائمة مختبرات Underwriters Laboratories Inc.: الملف رقم MP466، الدليل رقم MBPR
الموافقات: معتمد من CSA: الملف رقم LR1620، الدليل رقم 400-E-O
التوصيلات الكهربائية: أطراف لولبية
تصنيفات التلامس: تلامس مفتاح 120 فولت تيار متردد - 8.0 AFL، 48.0 ALR، 10.0 أمبير مقاوم؛ تلامس مفتاح 240 فولت تيار متردد - 5.1 AFL، 30.6 ALR، 5.0 أمبير مقاوم
نطاق درجة حرارة التشغيل (فهرنهايت): -35 فهرنهايت إلى +150 فهرنهايت
نطاق درجة حرارة التشغيل (مئوية): -37 درجة مئوية إلى +66 درجة مئوية
الموافقات، Swiss RE: مقبول
عنصر الاستشعار: غشاء من الفولاذ المقاوم للصدأ
نطاق التشغيل (رطل لكل بوصة مربعة): 10 إلى 150 رطل لكل بوصة مربعة؛ 225 رطل لكل بوصة مربعة - الحد الأقصى المستمر
نطاق التشغيل (كيلو باسكال): 69 إلى 1034 كيلو باسكال؛ 1151 كيلو باسكال - الحد الأقصى المستمر
نطاق ضغط التفاضل (رطل لكل بوصة مربعة): 10 إلى 22 رطل لكل بوصة مربعة
نطاق ضغط التفاضل (كيلو باسكال): 60 إلى 152 كيلو باسكال
نوع التفاضل: طرحي
تشغيل المفتاح: إعادة تدوير تلقائي
عمل التبديل: حركة سريعة SPDT، قم بتوصيل R-W، وقم بكسر R-B عند ارتفاع الضغط
وصلة الأنبوب: رئيسي أو ضغط مرتفع - سن داخلي NPT مقاس 1/4 بوصة
