نظام تحليل الغاز عبر الإنترنت مع مبدأ قياس NDIR للكشف عن الغازات متعددة المكونات و Ex d IIC T4 Gb مقاوم للانفجار

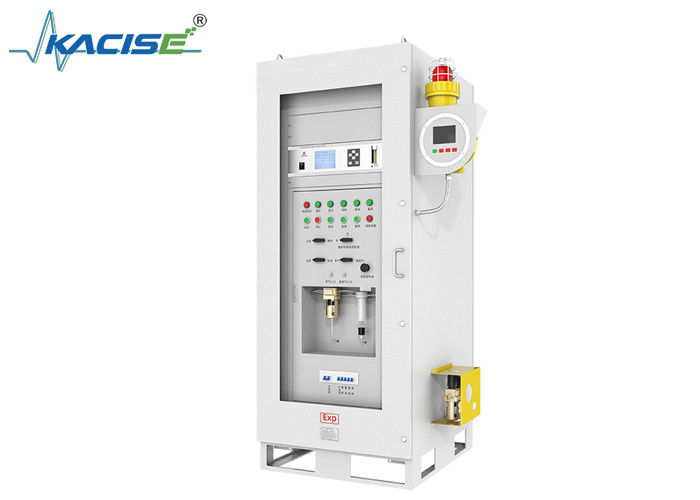

تم تصميم نظام تحليل الغاز عبر الإنترنت KGD-MQ-504 خصيصًا لظروف العمل الصعبة حيث تحتوي عينة الغاز على الغبار والرطوبة والقطران. ويتكون النظام من ثلاثة مكونات رئيسية: وحدة المعالجة المسبقة، ووحدة التحكم، ووحدة تحليل الغاز.

باستخدام تقنية تحليل الغاز بالأشعة تحت الحمراء غير المشتتة (NDIR) مع حقوق الملكية الفكرية المستقلة، يمكن لهذا النظام قياس القيمة الحرارية لغاز الفحم والغاز الحيوي عبر الإنترنت بشكل متزامن ومستمر. كما أنه يقيس تركيزات حجم الغازات بما في ذلك CO وCO₂ وCH₄ وH₂ وO₂ وCₙHₘ، أثناء حساب القيم الحرارية. تعمل هذه القدرة على تعزيز كفاءة استخدام غاز الفحم، وتعزيز الحفاظ على الطاقة، وتقليل الاستهلاك، وضمان سلامة المواقع الصناعية.

• وحدة المعالجة المسبقة:يتميز بعمر خدمة طويل وأداء مستقر. يوفر مجسات أخذ عينات بخارية أو أنبوبية مستقيمة لمستويات مختلفة من محتوى القطران، مما يؤدي إلى إزالة القطران بشكل فعال من عينة الغاز. يشتمل على ثلاجة ذات مرحلة واحدة لإزالة الرطوبة وترشيح على مرحلتين لضمان تشغيل الأداة عبر الإنترنت على المدى الطويل.
• وحدة التحكم:يوفر الكشف الآلي بالكامل مع عملية بسيطة. يتم التحكم فيه بواسطة برنامج PLC، ويتعامل تلقائيًا مع تغيرات المياه في عمليات تنقية المياه، وأخذ العينات، واستكشاف الأخطاء وإصلاحها.
• وحدة تحليل الغاز:يقيس في وقت واحد تركيز حجم الغاز والقيمة الحرارية. يستخدم محلل غاز الفحم Gasboard-3100 (من النوع عبر الإنترنت) مع حقوق ملكية فكرية مستقلة لتحليل الغاز واكتشافه عبر الإنترنت. يقيس تركيزات حجم الغازات متعددة المكونات بما في ذلك ثاني أكسيد الكربون، وثاني أكسيد الكربون، وCH₄، وH₂، وO₂، وCₙHₘ، ويحسب تلقائيًا ويعرض القيم الحرارية لغاز الفحم والغاز الحيوي، ليحل محل عدادات القيمة الحرارية من نوع الاحتراق.
• تكاليف صيانة وتشغيل منخفضة:مُجهز بشاشة تعمل باللمس مقاس 10 بوصة لمراقبة وعرض تشغيل النظام في الوقت الفعلي، مما يلغي الحاجة إلى التشغيل اليدوي في الموقع ويقلل تكاليف المؤسسة بشكل كبير.
• إدارة البيانات الذكية:يمكن نقل البيانات إلى أنظمة تحكم مركزية متفوقة من خلال واجهات متعددة، مما يوفر أساسًا في الوقت الفعلي للمراقبة عن بعد وتعديلات العملية في الموقع.
