تحليل العمليات عالية الدقة KTG180 في فرن الغاز لتحليل عملية المعالجة الحرارية

KTG180 نظام تحليل عملية غاز الفرن لتحليل عملية المعالجة الحرارية

مقدمة

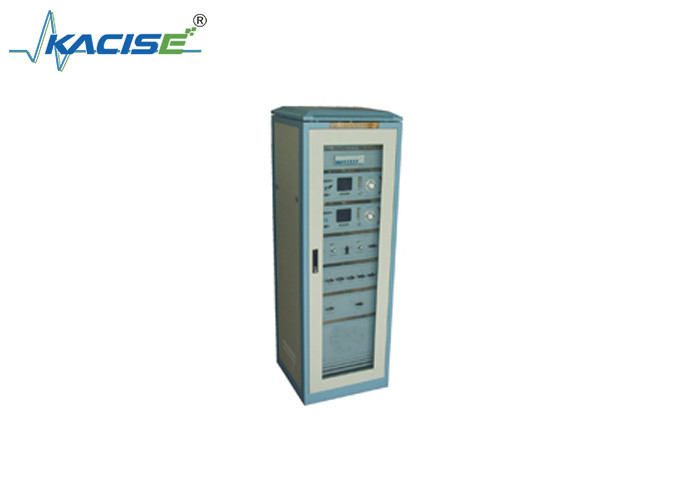

نظام تحليل عملية غاز الفرن الكامل KTG180 هو نظام كشف ذكي تم تطويره حديثًا من قبل شركتنا الذي يقيس أساسًا محتوى الأكسجينمحتوى الهيدروجين ومحتوى نقطة الندى في مختلف أفران المعالجة الحرارية / أفران التسخين (يتم تجميع كل عنصر وفقًا لمتطلبات المستخدم).

ميزات النظام

• يمكن أن يكتشف في نفس الوقت محتوى الأكسجين ومحتوى الهيدروجين ونقطة الندى ، ويتم عرض نتائج الكشف بشكل بديهي في شكل بيانات.
• المكونات المختلفة في وقت واحد إصدار إشارات 4-20mA القياسية، والتي يمكن توصيلها إلى جهاز كمبيوتر وشاشة ريموت لرصد عن بعد.
• تتبنى واجهة الإنسان-الآلة شاشة بلورية سائلة 128 × 64 نقطة مصفوفة. لديها زاوية عرض صغيرة ، وهي بديهية ومثيرة للنظر.أزرار اللمس وتشغيل القائمة الصينية الكاملة تجعل من السهل فهم، بسيطة وموثوق بها.
• يحتوي على مخرج اتصال التحكم ، والتنبيه الذاتي للحد الأقصى (القرصان) والموانئ الخارجية مثل RS-232 (اختياري).
• يستخدم النظام مضخة غاز استهلاك العينات طويلة العمر المستوردة ، مما يضمن أن النظام يمكن أن يأخذ العينات وتحليلها بسلاسة على بعد حوالي 50 متر من أنبوب أخذ العينات.

جميع أنواع أجهزة الاستشعار في نظام الكشف هذا مستوردة من الخارج، مع أداء موثوق به وطول عمر الخدمة.نظام معالجة الإشارة يتبنى نظام كمبيوتر ذكي متكامل للغاية، بما في ذلك مكونات مثل التحويل من التناظري إلى الرقمي، التحويل من الرقمي إلى التناظري، التحليل والمعالجة، ومخرجات الوظائف. ونتيجة لذلك، يمتلك النظام واجهة جيدة بين الإنسان والآلة،عملية عامة بسيطة وصيانة مريحةيتضمن نظام دائرة الغاز نظام لجمع عينات التصفية، ونظام تصريف مياه الصرف الصحي ومضخة استخراج الهواء، مما يضمن أن يكون للنظام معدل تدفق مستقر وغاز عينة نظيف،حتى يتمكن النظام من اكتشافها بدقة وبثبات.

المعلمات التقنية الرئيسية

نطاق القياس

O2: 0.1 - 1000PPmO

H2: 0.00 - 50.0% H

DP: +20.0°C - 100°C

معدل تدفق غاز العينة: 400 مل/دقيقة.

طاقة الاتصال: 220VAC/1A، 24VDC/3A.

إمدادات الطاقة العاملة: ~ 220V±10٪، 50HZ±5٪.

بيئة العمل:

درجة الحرارة: -5°C - +45°C.

الرطوبة: ≤ 90% RH.

الأبعاد الإجمالية: 600 ملم (عرض) × 1800 ملم (ارتفاع) × 600 ملم (عمق).
