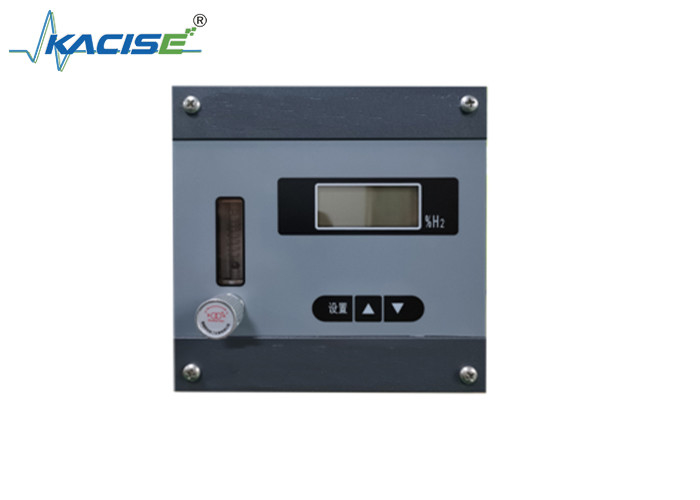

KTG122 محلل الهيدروجين في الأكسجين لإنتاج الهيدروجين والأكسجين من تحليل المياه

KTG122 محلل الهيدروجين في الأكسجين لإنتاج الهيدروجين والأكسجين من تحليل المياه

مقدمة

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis، إنتاج الأسمدة، صناعة البتروكيماويات، فصل الهواء، والتخمير البيولوجي.

المبدأ الأساسي

يستخدم هذا الجهاز جهاز استشعار كهروكيماوي من ثلاثة أقطاب الكهربائية. يتكون جهاز الاستشعار من جهاز كهربائي يعمل، و جهاز كهربائي مرجع، و جهاز كهربائي مساعد، مما يشكل دوائرين.الدوائر الواحدة هي لعملية التفاعل من الأقطاب الكهربائية، والآخر هو دائرة إلكترونية تنقل التيار الذي يتكون من الإلكترونات. يمثل حجم هذا التيار محتوى الهيدروجين في الغاز.

المعلمات التقنية

نطاق القياس: 0.00 - 2.00٪/4.00٪ (يمكن اختيار النطاق)

الحد الأقصى للخطأ المسموح به: ± 2%FS

قابلية التكرار: ± 1%FS

الدقة: 0.01%

وقت الاستجابة: t90 ≤ 30 ثانية

الصفر: ≤ ± 1%FS/7d

حركة العرض: ≤ ± 1% FS/7d

معدل تدفق غاز العينة: (300 ± 30) مل/دقيقة

مصدر الطاقة العامل: 24VDC/220VAC

بيئة العمل: درجة حرارة التشغيل: - 15°C - + 45°C؛ رطوبة التشغيل: ≤90%RH

خصائص الأداة

• جهاز استشعار عالي الأداء: جهاز استشعار الكيميائي الكهربائي يحتوي على عمر خدمة طويل ودقة عالية واستجابة سريعة
• ضيقة وخفيفة الوزن: لديها حجم صغير وخفيفة الوزن ، مما يسهل التثبيت بسهولة.
• تصميم مضاد للانفجار: يعتمد على تصميم مضاد للانفجار.
• وظيفة العرض في الموقع: يأتي مع وظيفة العرض في الموقع.
• إرسال الإشارة لمسافة طويلة: يمكن إرسال إشارة الإخراج على مسافة تصل إلى 1000 متر.

النوع الآمن في حد ذاته

الأبعاد الخارجية: 140 ملم (العرض) × 140 ملم (الارتفاع) × 220 ملم (العمق)

قطع - أبعاد: 136mm (العرض) × 136mm (الارتفاع)

معايير حاجز السلامة الخارجي: Vo ≤ 28VDC ، Io ≤ 93mA ، Cp ≤ 0.02uF ، Lp ≤ 1mH

الوزن: 1.8 كجم

نوع مقاوم للنار

الأبعاد الخارجية: 130mm * 136mm

الخروج التناظري: 4 - 20mA

الإخراج الرقمي: واجهة RS458 مع بروتوكول Modbus.

علامة مضادة للانفجار: Exd IIC T6

الوزن: 1.8 كجم
