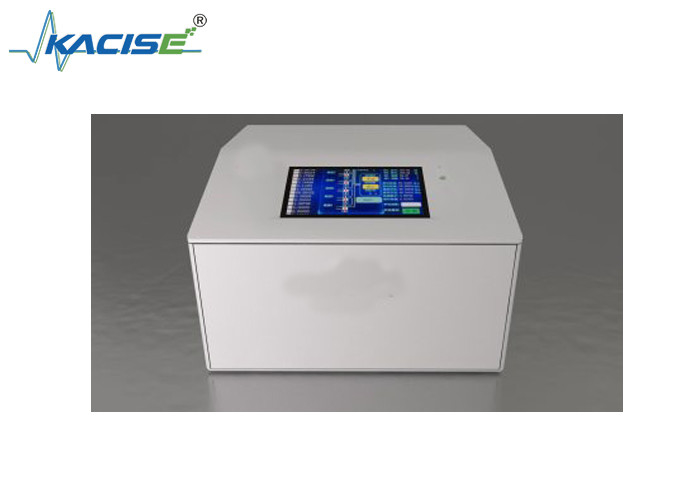

تحليل الكروماتوجرافية المحمول KTG101 لتحليل العملية للغاز الطبيعي.

يتم تطبيق محلل الكروماتوجرافية المحمول KTG101 في تحليل العملية للغاز الطبيعي

مقدمة

يتبنى المحلل الكروماتوجرافي من سلسلة KTG101 عملية Etch المتقدمة لجعل التحكم في دائرة الغاز أكثر استقراراً وله تكلفة تشغيل منخفضة. إنه يحل العيوب مثل الحجم الكبير ،وقت التحليل الطويلمع شاشة ملونة حقيقية 7 بوصة، فإنه يوفر إشارة في الموقع والتشغيل اللمس. الجهاز لديه نظام التنبؤ ووظيفة التشخيص، وسهلة الاستخدام،مريحة للعمل، ولها وظائف كاملة. في الوقت الحاضر ، تم تطبيقها على نطاق واسع في مجال البترول والغاز الطبيعي وحصلت على ثناء عدد كبير من المستخدمين.

تطبيقات المنتج

• الغاز الطبيعي: تحليل الألكانات والهيدروكربونات والفورمالديهايد وتحليل المنتجات في عمليات الغاز الطبيعي المكثف والغاز الطبيعي المسال
• صناعة البتروكيماويات: تحليل الإيثيلين، البولي إيثيلين، غاز المصافي، الغاز المسال والنقاء
• صناعة الكيماويات الفحمية: تحليل المكونات الكاملة للغاز الفحم، الغاز التوليد، الغاز المنقّى، الخ أو تحليل مستمر لغاز رئيسي معين
• غيرها: تحليل الغازات الدائمة والغازات البيئية وتحليل نقاء الغازات مثل النيتروجين والهيدروجين والهيليوم في الغازات الصناعية

خصائص المنتج

• تصميم جديد بالكامل، أكثر تكثيفاً، أكثر موثوقية، وأكثر دقة
• GC لجودة التسليم / القياس في القيمة الحرارية وتحليل المكونات
• تكاليف التثبيت والتشغيل الأكثر اقتصادية
• تحليل كامل للمكونات، قادر على تحليل جميع مكونات الغاز الطبيعي حتى C12 + و H2S + H2
• سرعة التحليل السريعة، وقياس جميع مكونات الغاز الطبيعي حتى C6 + يستغرق أقل من 60s
• حجم صغير، يحتل مساحة ضئيلة للغاية، بحجم غلاف الكمبيوتر
• حساسية عالية، 1-5ppm
• دعم استبدال المكونات الداخلية للوحدة - منفذ الحقن ، عمود الكروماتوجرافية ، الكاشف ، إلخ.
• الاستبدال السريع لوحدات القناة، التبديل المرن للتكوينات
• تبني أحدث تكنولوجيا EPC ، مما يجعل التحكم في دائرة الغاز أكثر استقرارا
• الترقية البسيطة والاقتصادية والفعالة، والترقية مباشرة من قناة واحدة أو اثنتين إلى 6 قنوات
• توفير الغاز الناقل والكهرباء، وهو 10٪ من أن من GC التقليدية. يمكن استخدام زجاجة 40L من الغاز الناقل لأكثر من 12 شهرا

المؤشرات الرئيسية

التكرارية: 0.01٪

الدقة: ≤0.1%FS

القيم المحسوبة: القيمة الحرارية، الكثافة، عامل الضغط، الخ (وفقاً لمعايير ISO6976 أو GPA، Z بواسطة AGA 8)

درجة حرارة التشغيل: -20 درجة مئوية إلى 50 درجة مئوية ((-4 درجة فهرنهايت إلى 122 درجة فهرنهايت)

درجة حرارة التخزين: -30 درجة مئوية إلى 60 درجة مئوية ((-22 درجة فهرنهايت إلى 140 درجة فهرنهايت)

الأبعاد الإجمالية: 320 × 290 × 190 ملم (الطول * العرض * الارتفاع)

الوزن: حوالي 32 كجم

أداء التحليل

وقت التحليل: أقل من 60s لـ C6 +

مراقبة الضغط: مع مراقبة ضغط الغاز الناقل الإلكتروني

الفرن الحراري: يتم وضع المكونات الرئيسية مثل العمود الكروماتوجرافي والكاشف وحلقة أخذ العينات في الفرن الحراري ، الذي له وظيفة حماية من ارتفاع درجة الحرارة.

الوحدة الرئيسية للمحلل الكروماتوغرافي يمكن أن تعرض معلومات مثل مكونات الغاز، عامل الضغط، القيمة الحرارية، والكثافة في الموقع،ويمكن تحديد محتوى العرض وتهيئة وضع العرض من خلال اللمسلديها وظيفة تسجيل وتخزين قوية ، مع سجلات تاريخية لمدة 12 شهرًا على الأقل ، بما في ذلك سجلات المعايرة وسجلات نتائج البيانات ، إلخ.

وظائف التواصل

واجهات الاتصال: 2 RS485 ، 2 RS232 ، و RJ45 واحد

الواجهات التناظرية: 16 قناة من 420mA (يمكن توسيعها)

بروتوكولات الاتصال: بروتوكولات Modbus RTU و TCP/IP

واجهات رقمية: ما يصل إلى 8 مخرجات رقمية، بما في ذلك إنذارات كروماتوجرافية شاملة، التحكم التلقائي في المعايرة، الخ.

واجهة العملية

يتم استخدام الشاشة الكبيرة DGUS ذات الألوان الحقيقية K600 + 65k في الموقع لعملية العرض واللمس. يمكن أن تعرض كل مكون مقاس وحسب وبارامترات التحكم الكروماتوجرافية الرئيسية ،وتشغيل وظائف مثل ضبط المعلمات التلقائي / اليدوي للكروماتوجراف.

هندسة المرافق

مصدر الطاقة: 220VAC 50Hz غاز حامل: هو أو H2 أو N2 أو Ar

استهلاك: أقل من 10 مل / دقيقة النقاء: 99.995٪ و أكثر
