مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

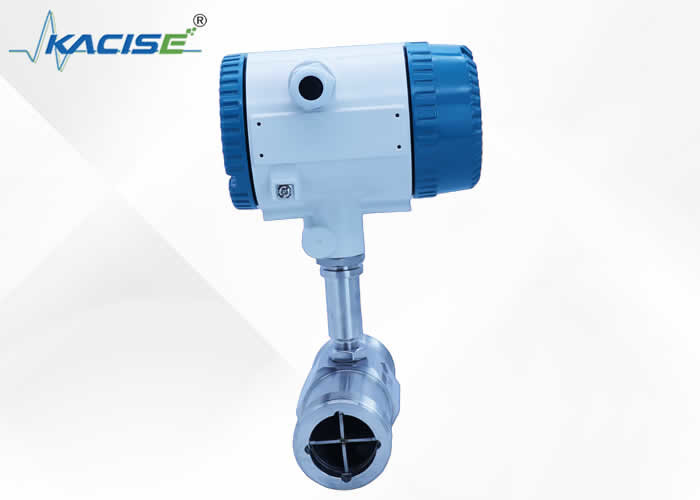

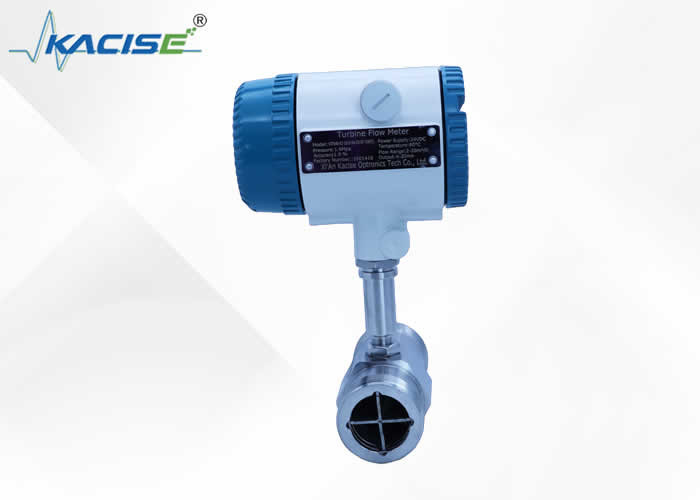

مقياس التدفق التوربيني KTF عالي الدقة مناسب لقياس السوائل والغازات المختلفة
مقدمة
إن مقياس التدفق التوربيني KTF عالي الدقة الخاص بنا هو جهاز قياس ثوري. باستخدام تقنية المعالجات الدقيقة المتقدمة ذات الشريحة الواحدة ومنخفضة الطاقة، فإنه يوفر دقة لا مثيل لها في قياس التدفق.
تم تصميم مقياس التدفق هذا للتعامل مع مجموعة واسعة من الوسائط، بما في ذلك الزيوت والسوائل العضوية وغير العضوية وغاز البترول المسال والغاز الطبيعي وغاز الفحم والسوائل المبردة. يضمن هيكلها المدمج سهولة التركيب في خطوط الأنابيب المختلفة.
يتميز بالموثوقية العالية، ويمكنه العمل بثبات دون أن يتأثر بتدخل الطاقة الخارجي. بالإضافة إلى ذلك، فهو يتمتع بقدرات مضادة للصواعق وميزة فعالة من حيث التكلفة. سواء في الإنتاج الصناعي أو مراقبة الطاقة، فهو بمثابة خيار مثالي لقياس التدفق الدقيق وقياس الطاقة.
المواصفات الفنية
| حجم الأنابيب (DN) مم |
نطاق التدفق (م 3 / ساعة) | الضغط الاسمي (ميغاباسكال) | ||
| 0.2% | 0.5% | 1.0% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2~4 | 0.6~6 | 0.4~6 |
2.5 6.3 16 |
| 20 | 2~6 | 0.8~8 | 0.6~8 | |
| 25 | 3~10 | 1.2~12 | 1.2~12 | |
| 32 | 4~12 | 1.5~15 | 1~20 | |
| 40 | 8 ~ 25 | 3~30 | 3~30 | |
| 50 | 12~40 | 5~50 | 5~50 |
6.3 2.5 |
| 65 | 15~60 | 7~70 | 5~70 | |
| 80 | 20~100 | 16~100 | 12~120 | |
| 100 | 50~160 | 25~160 | 20~200 | |
| 125 | 50~200 | 30~250 | 25~280 | |
| 150 | 100~300 | 50～300 | 40~400 | |
| 200 | 200~600 | 100~600 | 80~800 | |
| 250 | 300～1000 | 160~1000 | 120~1200 | 2.5 |
| 300 | 250~1600 | |||
| 400 | 400 ~ 2500 | |||
| 500 | 600~4000 | |||
| درجة الحرارة المحيطة | -20～+55 درجة مئوية |
| درجة الحرارة النسبية | 5%~95% |
| الضغط الجوي | 86~106 كيلو باسكال |
| النوع العادي درجة حرارة متوسطة | -20～+120 درجة مئوية |
| نوع مقاوم للانفجار، درجة حرارة متوسطة | -20~70 درجة مئوية |
| دليل على الانفجار | dⅡBT5 |
| مزود الطاقة |
سلكين: +24VDC ثلاثة أسلاك: +12VDC～＋24VDC |
| اتصال | الموضوع أو شفة |
أبعاد

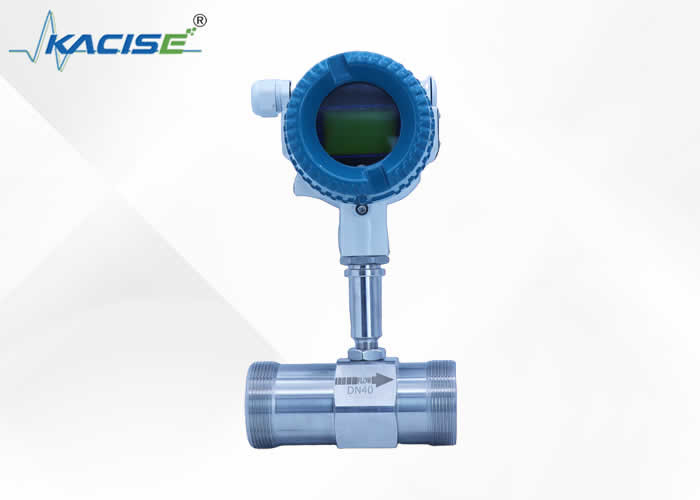

اتصال الموضوع
اتصال شفة
|
حجم الأنابيب DN (مم) |
الاستشعار البعد (مم) |
البعد شفة (مم) | حجم الخيط | ||||||
| ل | ح | د | د1 | د2 | د3 | ن-دو | L1 (مم) | ز | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
