مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

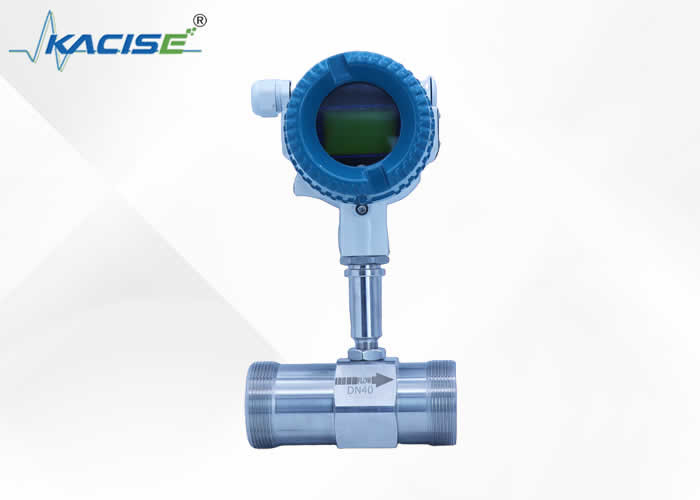

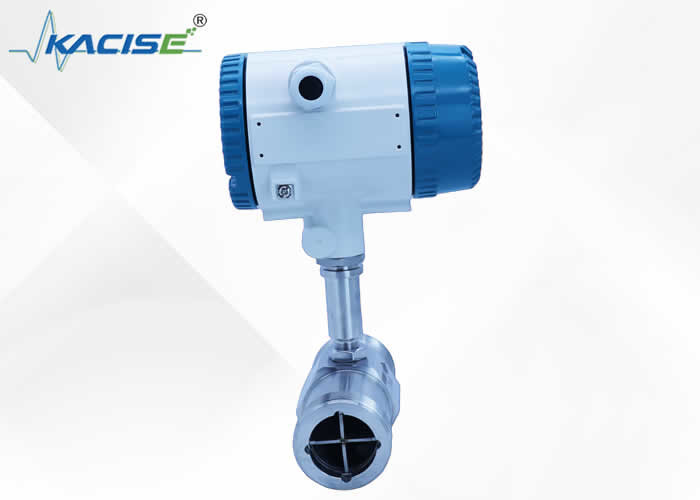

أجهزة قياس تدفق التوربينات ذات القدرة على تحمل الضغط من 2.5 إلى 6.3 Mpa
مقدمة
مقاييس تدفق التوربينات ذات القدرة على تحمل الضغط من 2.5 إلى 6.3 Mpa هي أدوات رائعة. تم تصميمها لقياس تدفق السوائل في ظل ظروف ضغط عالية.هذه العدادات تستخدم تكنولوجيا التوربين المتقدمة، حيث تدور التوربين مع مرور السائل ، ويتم تحويل الدوران إلى إشارات كهربائية لتحديد معدل التدفق بدقة.بناءها القوي يجعلها قادرة على تحمل ضغوط تتراوح من 2.5 إلى 6.3 مبا، يضمن أداء موثوق به مثالي للصناعات مثل النفط والغاز والكيماويات، وتوليد الطاقة،تسهيل عمليات فعالة وتعزيز السلامة في أنظمة الضغط العالي.
المواصفات التقنية
|
حجم الأنابيب (DN) ملم |
نطاق التدفق ((m3/h) | الضغط الاسمي (Mpa) | ||
| 0.2% | 0.5٪ | 10 ٪ | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ¢8 | 0.6 8 | |
| 25 | 3 ¢10 | 1.2 12 | 1.2 12 | |
| 32 | 4 ¢ 12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20100 | 16 ¢100 | 12 ¢ 120 | |
| 100 | 50 ¢160 | 25 ¢160 | 20 ¢200 | |
| 125 | 50 ¢200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 300 | 50 ¢ 300 | 40×400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢800 | |
| 250 | 300 ‰ 1000 | 160 ‰ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 2500 | |||
| 500 | 600 ¥ 4000 | |||
| درجة الحرارة المحيطة | -20 ̊+55 ̊C |
| درجة الحرارة النسبية | 5٪ ٪ |
| الضغط الجوي | 86 ∼ 106 كيبا |
| الحرارة المتوسطة من النوع العادي | -20 ≈ + 120 درجة مئوية |
| نوع مقاوم للانفجار درجة حرارة متوسطة | -20°70°C |
| مقاومة للانفجار | dIIBT5 |
| إمدادات الطاقة |
سلكان: +24VDC ثلاثة أسلاك: + 12VDC + 24VDC |
| الاتصال | خيوط أو شظايا |
الأبعاد

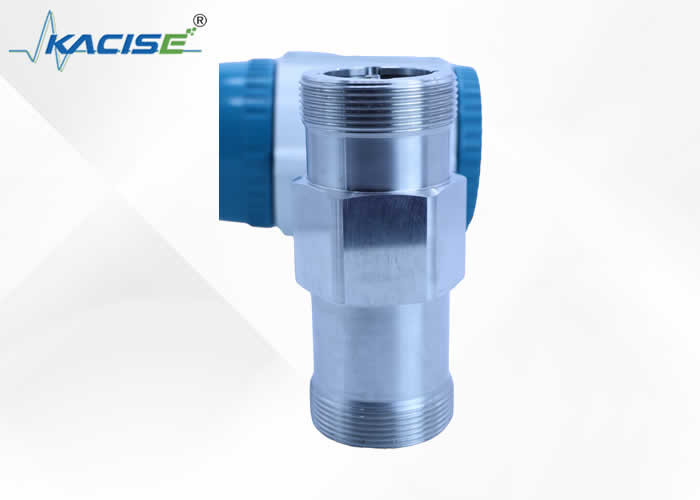

اتصال الخيوط
وصلة الشريط
|
حجم الأنابيب DN (ملم) |
جهاز استشعار البعد (ملم) |
أبعاد الشبكة (ملم) | حجم الخيط | ||||||
| (ل) | هـ | د | د1 | د2 | د3 | ن-د | L1 ((ملم) | G | |
| 4 | 225 | 145 | نصف | ||||||
| 6 | 225 | 145 | نصف | ||||||
| 10 | 345 | 170 | نصف | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12 - 23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
