مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

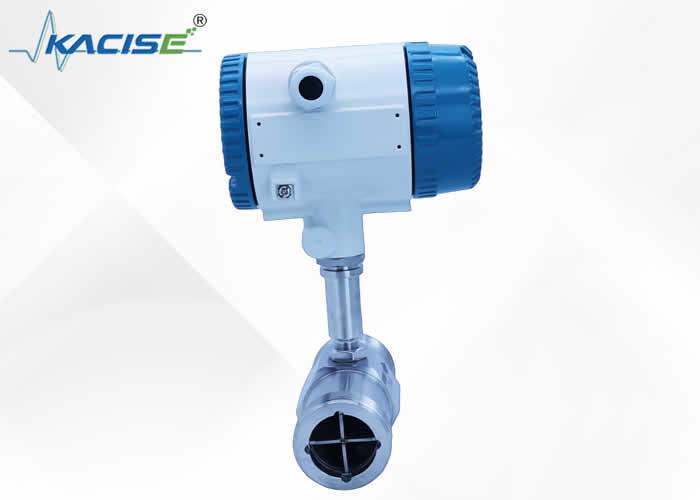

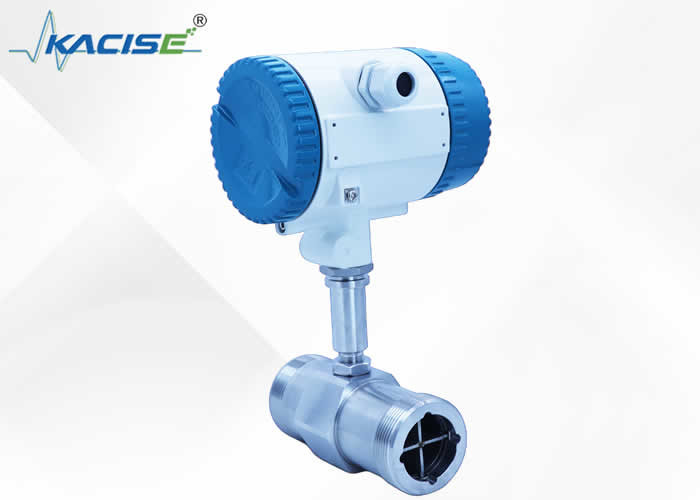

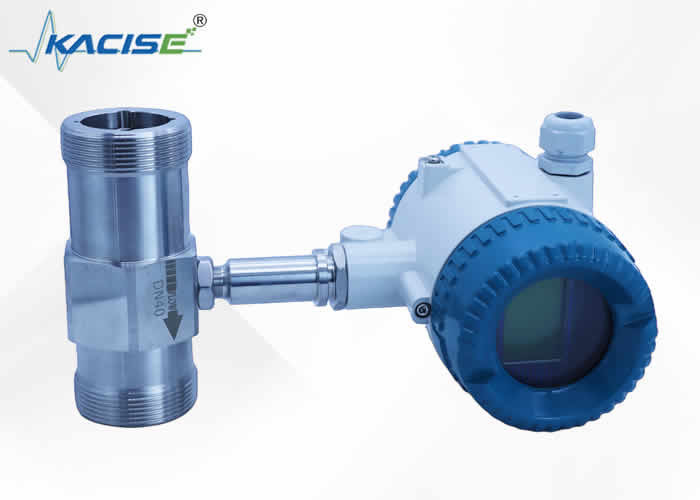

تعد مقاييس تدفق التوربينات من DN4 إلى DN500 متميزة في قياس السوائل. وهي تغطي نطاقًا واسعًا من القطر ، من DN4 إلى DN500 ، مما يجعلها مناسبة لتطبيقات صناعية متنوعة.هذه العدادات تعمل باستخدام الدوار التوربينية التي تدور بسرعة متناسبة مع تدفق السائلعندما يمر السائل، أجهزة الاستشعار تكتشف حركة التوربين وتحولها إلى إشارات كهربائية. وهذا يسمح بقياس ودقة ومراقبة معدلات التدفق.المدى الطويل، وسهولة التثبيت. مثالية لقطاعات مثل إمدادات المياه والصناعات الكيميائية والنفطية ، فهي تضمن إدارة تدفق موثوقة وفعالة ، مما يسهم في تحسين العمليات وتوفير التكاليف.
| درجة الحرارة المحيطة | -20 ̊+55 ̊C |
| درجة الحرارة النسبية | 5٪ ٪ |
| الضغط الجوي | 86 ∼ 106 كيبا |
| الحرارة المتوسطة من النوع العادي | -20 ≈ + 120 درجة مئوية |
| نوع مقاوم للانفجار درجة حرارة متوسطة | -20°70°C |
| مقاومة للانفجار | dIIBT5 |
| إمدادات الطاقة |
سلكان: +24VDC ثلاثة أسلاك: + 12VDC + 24VDC |
| الاتصال | خيوط أو شظايا |
|
حجم الأنابيب (DN) ملم |
نطاق التدفق ((m3/h) | الضغط الاسمي (Mpa) | ||
| 0.2% | 0.5٪ | 10 ٪ | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ¢8 | 0.6 8 | |
| 25 | 3 ¢10 | 1.2 12 | 1.2 12 | |
| 32 | 4 ¢ 12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20100 | 16 ¢100 | 12 ¢ 120 | |
| 100 | 50 ¢160 | 25 ¢160 | 20 ¢200 | |
| 125 | 50 ¢200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 300 | 50 ¢ 300 | 40×400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢800 | |
| 250 | 300 ‰ 1000 | 160 ‰ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 2500 | |||
| 500 | 600 ¥ 4000 | |||
اتصال الخيوط
وصلة الشريط
|
حجم الأنابيب DN (ملم) |
جهاز استشعار البعد (ملم) |
أبعاد الشبكة (ملم) | حجم الخيط | ||||||
| (ل) | هـ | د | د1 | د2 | د3 | ن-د | L1 ((ملم) | G | |
| 4 | 225 | 145 | نصف | ||||||
| 6 | 225 | 145 | نصف | ||||||
| 10 | 345 | 170 | نصف | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12 - 23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
