اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
CE
رقم الموديل:
موديل 435

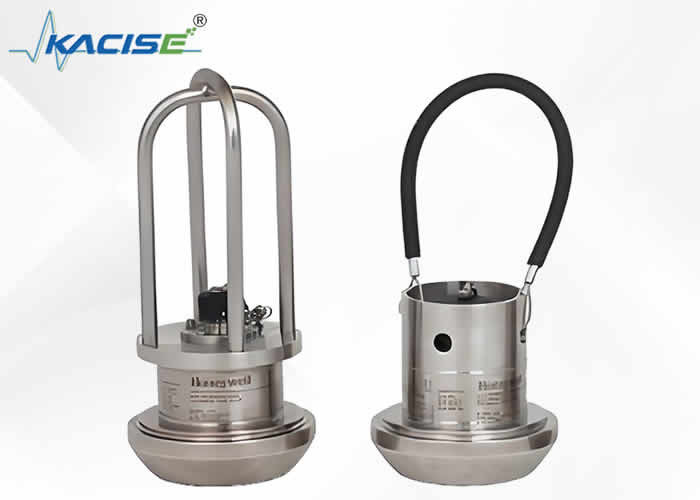

الموديل 435 مستشعر ضغط Wing Union، 5000 رطل لكل بوصة مربعة، دقة ±0.1% FSS، تعويض درجة الحرارة، مضخم داخلي، إنهاء كهربائي 4 دبوس متوافق مع سلسلة MS (32A-14S-2P-10-M2)، منفذ ضغط Weco® 1502، أسلاك قياسية 4 سنون، معايرة 5 نقاط، ونماذج الحجاب الحاجز المبلل Inconel® X-750 تم تصميم مستشعرات الضغط 434/435/437 Wing Union/Hammer Union لتطبيقات النفط والغاز الصعبة بالإضافة إلى أنظمة التحفيز والتدوير. لقد تم تصنيعها كمجموعة ملحومة بالكامل من الفولاذ المقاوم للصدأ مع غشاء المستشعر وتركيب اتحاد الجناح المصنوع آليًا كجزء واحد، مما يوفر سلامة محكمة ويقلل من تسرب الوسائط مقابل الأجزاء متعددة القطع. يعمل الحجاب الحاجز المستشعر للضغط المعزول على تقليل التحول الصفري أثناء المطرقة ويزيل انحراف الإشارة على المدى الطويل في المجال. يتم تصنيع التركيبات المتوافقة مع Weco® 1502 و2002 و2202 Wing Union من Inconel® X-750، أو Inconel® 718 الاختياري المتوافق مع NACE، مما يسمح بالاستخدام مع الوسائط الكاشطة والمسببة للتآكل. يوفر التوصيل الكهربائي المصنوع من الفولاذ المقاوم للصدأ الخاص بشركة هانيويل احتواءًا معززًا للضغط الثانوي. توفر عمليات التجميع الخاصة الصدمات والاهتزازات المحسنة للحصول على أداء موثوق به في هذا المجال.
الموديل 435 مستشعر ضغط Wing Union، 10000 رطل لكل بوصة مربعة، دقة ±0.1% FSS، تعويض درجة الحرارة، مضخم داخلي، إنهاء كهربائي 4 سنون متوافق مع سلسلة MS (32A-14S-2P-10-M2)، منفذ ضغط Weco® 1502، أسلاك قياسية 4 سنون، معايرة 5 نقاط، ونماذج الحجاب الحاجز المبلل Inconel® X-750 تم تصميم مستشعرات الضغط 434/435/437 Wing Union/Hammer Union لتطبيقات النفط والغاز الصعبة بالإضافة إلى أنظمة التحفيز والتدوير. لقد تم تصنيعها كمجموعة ملحومة بالكامل من الفولاذ المقاوم للصدأ مع غشاء المستشعر وتركيب اتحاد الجناح المصنوع آليًا كجزء واحد، مما يوفر سلامة محكمة ويقلل من تسرب الوسائط مقابل الأجزاء متعددة القطع. يعمل الحجاب الحاجز المستشعر للضغط المعزول على تقليل التحول الصفري أثناء المطرقة ويزيل انحراف الإشارة على المدى الطويل في المجال. يتم تصنيع التركيبات المتوافقة مع Weco® 1502 و2002 و2202 Wing Union من Inconel® X-750، أو Inconel® 718 الاختياري المتوافق مع NACE، مما يسمح بالاستخدام مع الوسائط الكاشطة والمسببة للتآكل. يوفر التوصيل الكهربائي المصنوع من الفولاذ المقاوم للصدأ الخاص بشركة هانيويل احتواءًا معززًا للضغط الثانوي. توفر عمليات التجميع الخاصة الصدمات والاهتزازات المحسنة للحصول على أداء موثوق به في هذا المجال.
| 060-P468-01 | 060-P468-02 | |
|---|---|---|
| عامل الشكل | النفط والغاز | النفط والغاز |
| نطاق الضغط | 5000 رطل لكل بوصة مربعة | 10,000 رطل لكل بوصة مربعة |
| وحدة الضغط | غيج | غيج |
| دقة | ±0.1%الخدمة الثابتة الساتلية | ±0.1%الخدمة الثابتة الساتلية |
| الإخراج | 4 مللي أمبير إلى 20 مللي أمبير، سلكين | 4 مللي أمبير إلى 20 مللي أمبير، سلكين |
| دقة | لانهائي | لانهائي |
| معايرة | معايرة من 5 نقاط: 0% و50% و100% من الحجم الكامل | معايرة من 5 نقاط: 0% و50% و100% من الحجم الكامل |
| وسائط | خدمة التآكل والكاشطة، Inconel® X-750 | خدمة التآكل والكاشطة، Inconel® X-750 |
| درجة الحرارة (التشغيل) | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] |
| درجة الحرارة (تعويض) | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] |
| تأثير درجة الحرارة (صفر) | <±0.018 %FSS/درجة مئوية [0.01%FSS/درجة فهرنهايت] | <±0.018 %FSS/درجة مئوية [0.01%FSS/درجة فهرنهايت] |
| تأثير درجة الحرارة (الامتداد) | <±0.018% قراءة/درجة مئوية [0.01% قراءة/درجة فهرنهايت] | <±0.018% قراءة/درجة مئوية [0.01% قراءة/درجة فهرنهايت] |
| ختم | مختومة بإحكام IP68/NEMA 6P | مختومة بإحكام IP68/NEMA 6P |
| الإنهاء الكهربائي (الأمراض المنقولة جنسيا) | سلسلة MS متوافقة مع 4 دبوس (32A-14S-2P-10-M2) | سلسلة MS متوافقة مع 4 دبوس (32A-14S-2P-10-M2) |
| مقاومة العزل | > 100 ميغا أوم @ 20 فولت تيار مستمر | > 100 ميجا أوم @ 20 فولت تيار مستمر |
| تعديلات الصفر والامتداد | مجال قابل للتعديل | مجال قابل للتعديل |
| استجابة التردد | 2500 هرتز | 2500 هرتز |
| مكبرات الصوت الداخلية | 4 مللي أمبير إلى 20 مللي أمبير، سلكان، آمنان بشكل جوهري | 4 مللي أمبير إلى 20 مللي أمبير، سلكان، آمنان بشكل جوهري |
| حماية الدائرة | عكس حماية القطبية من يؤدي العرض | عكس حماية القطبية من يؤدي العرض |
| حماية RFI/EMI | مناعة ضد الضوضاء تصل إلى 2.7 جيجا هرتز | مناعة ضد الضوضاء تصل إلى 2.7 جيجا هرتز |
| الزائد (آمن) | تصنيف FS بنسبة 150% أو حد تركيب Weco® 1502 | تصنيف FS بنسبة 150% أو حد تركيب Weco® 1502 |
| الزائد (الانفجار) | ضغط مقدر بنسبة 250% أو حد تركيب Weco® 1502 | ضغط مقدر بنسبة 250% أو حد تركيب Weco® 1502 |
| مادة الأجزاء المبللة | إنكونيل® X-750 | إنكونيل® X-750 |
| مادة القضية | إنكونيل® X-750 | إنكونيل® X-750 |
| خيار آمن جوهريًا | نعم | نعم |
| وزن | 2.2 كجم [4.85 رطل] | 2.2 كجم [4.85 رطل] |
| منفذ الضغط | اتحاد الجناح Weco® 1502، فتحة قياسية، Ø19,05 مم [0.75 بوصة] | اتحاد الجناح Weco® 1502، فتحة قياسية، Ø19,05 مم [0.75 بوصة] |
| أبعاد المنتج | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] |
| موافقات الوكالة ومعاييرها | موافقات CE وcFMus وEX وIEC Ex | موافقات CE وcFMus وEX وIEC Ex |
| كود UNSPSC | 41112110 | 41112110 |
| سلعة UNSPSC | 41112110 محول الضغط | 41112110 محول الضغط |
| التوفر | عالمي | عالمي |
| اسم السلسلة | 435 | 435 |
