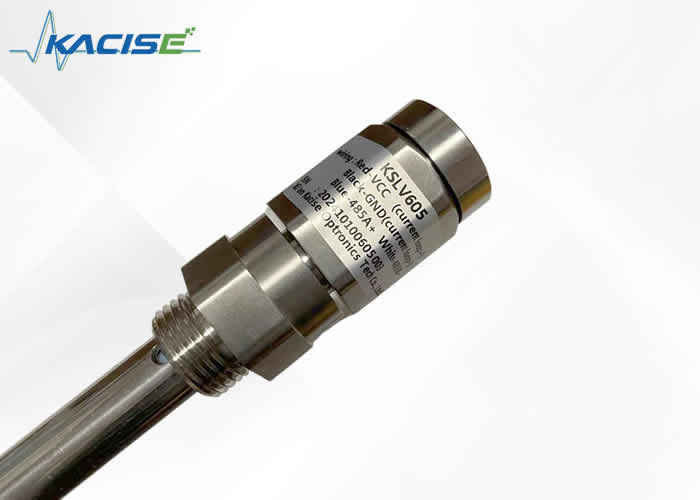

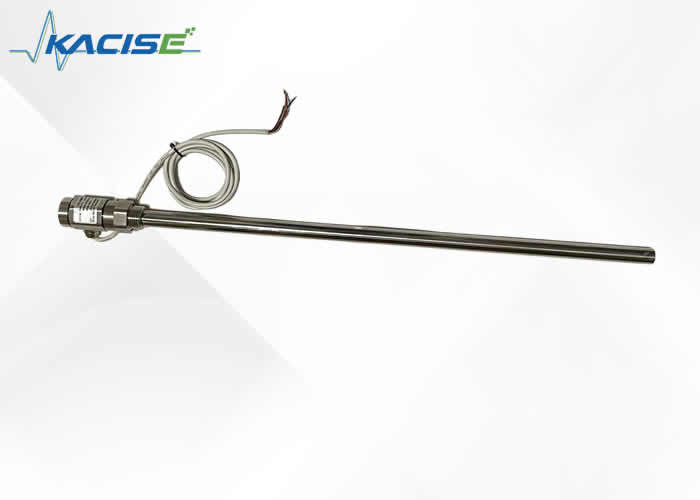

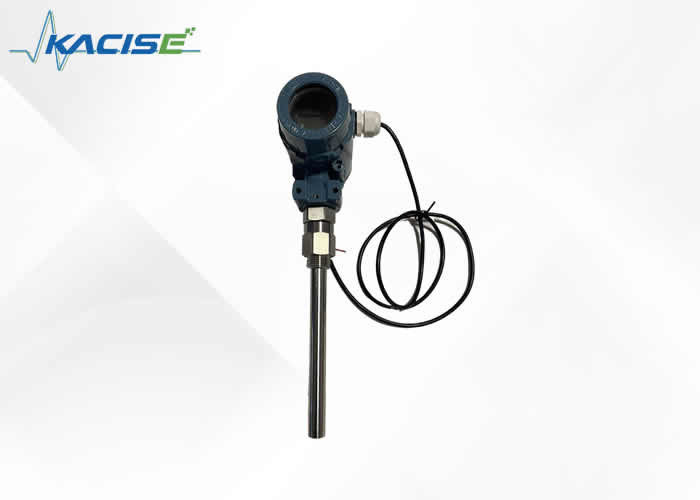

يتم استخدام ناقل مستوى سعة مقاوم للتآكل مع إن بي إن / إن بي إن للمخرجات لمراقبة المستوى في المفاعلات المختبرية

تم تصميم جهاز إرسال مستوى السعة المقاوم للتآكل، والمجهز بمخرج NPN/PNP، خصيصًا لمراقبة المستوى في مفاعلات المختبرات. يمكنه تحمل المواد المسببة للتآكل الموجودة غالبًا في مثل هذه البيئات. بفضل قدراته الدقيقة في الاستشعار، فإنه يقيس بدقة مستوى السائل، مما يوفر بيانات موثوقة. يسمح خرج NPN/PNP بالتكامل السلس مع أنظمة التحكم في المختبرات، مما يضمن ظروف التفاعل المثلى ويعزز السلامة والكفاءة الشاملة للتجارب.

• بروتوكول Modbus سهل الدمج.
• هيكل بسيط بدون أي مكونات متحركة أو مرنة، لذلك يتمتع بموثوقية عالية وأقل قدر من الصيانة. في الظروف العادية، ليس من الضروري إجراء صيانة روتينية كبيرة ومتوسطة وصغيرة.
• مجموعة متنوعة من مخرجات الإشارة مناسبة لتكوينات النظام المختلفة.
• مناسب لقياس مستوى الحاويات ذات درجة الحرارة العالية والضغط العالي، ولا يتأثر بالقيمة المقاسة بدرجة الحرارة والجاذبية النوعية للسائل المراد قياسه وشكل الحاوية والضغط.
• إنه مناسب بشكل خاص لقياس السوائل شديدة التآكل مثل الأحماض والقلويات.
• حماية مثالية من التيار الزائد والجهد الزائد وقطبية إمداد الطاقة.
• يحتوي مستشعر المستوى اللاسلكي على وظيفة الإرسال عن بعد اللاسلكي.
• يمكنه قياس أي وسط.

• نطاق الكشف: 0.1～3m
• نطاق قياس السعة: 10PF～500PF
• الدقة: فئة 0.1، فئة 0.2، فئة 0.5، فئة 1
• نطاق الضغط: -0.1MPa～32MPa
• مقاومة درجة حرارة المسبار: -50～250℃
• درجة الحرارة المحيطة: -40～85℃
• درجة حرارة التخزين: -55℃～+125℃
• إشارة الإخراج: 4～20mA، اتصال 485، إلخ.
• مسافة الاتصال لمستشعر المستوى اللاسلكي للإخراج أقل من 200 متر، وجهد إمداد الطاقة هو 3.3-36 فولت (إمداد طاقة البطارية اختياري)
• جهد إمداد الطاقة: 5～36V DC
• مادة مستشعر المستوى: الفولاذ المقاوم للصدأ 316، 1Gr18Ni19Ti أو PTFE
• الاستقرار على المدى الطويل: ≤0.1%FS/year,
• الانحراف الحراري: ≤0.01%FS/ ℃ (ضمن نطاق 0～70 ℃)
• درجة مقاومة الانفجار: ExibIICT6
• مستوى الحماية: IP67

تتميز مستشعرات مستوى السائل بالسعة بهياكل مختلفة بسبب مناسبات ومعلمات التطبيق المختلفة، ولكن بشكل عام، يمكن تقسيم هيكلها الرئيسي تقريبًا إلى جزأين، وهما جزء المستشعر وجزء جهاز الإرسال. كما هو موضح في الصورة:

يشير A في الصورة إلى المستشعر، والذي يستكشف مباشرة في معدات الحاوية أو يقيس في الوسط المقاس لأنبوب العداد.

B و C في الشكل هما حواف توصيل الطور الغازي والطور السائل لأداة قياس مستوى السائل والتحكم فيه، والتي تستخدم لتوصيل حواف المعدات، ويتم سحب السائل والضغط في المعدات إلى أسطوانة القياس.

D في الشكل يوضح أسطوانة القياس لأداة قياس مستوى السائل والتحكم فيه، والتي يمكن أن تشكل سعة مع قطب المستشعر.

E الموضح في الشكل هو شفة الصرف الصحي، والتي يمكنها تصريف الأوساخ الموجودة في أداة قياس مستوى السائل والتحكم فيه بانتظام إلى الخارج، والحفاظ على نظافة الجزء الداخلي من أنبوب القياس لأداة قياس مستوى السائل والتحكم فيه، ومنع المستشعر من الالتصاق بالأوساخ.

F الموضح في الشكل هو جهاز الإرسال، وهو جهاز تحويل من السعة إلى إشارة تيار قياسية، وهو الجزء المركزي من أداة قياس مستوى السائل والتحكم فيه بأكمله. وتتمثل وظيفته الرئيسية في استقبال الزيادة في تغيير السعة الناتجة عن تغيير مستوى السائل الذي يرسله المستشعر، ثم بعد التحويل، فإنه يخرج إشارة تيار قياسية 4-20mADC. يعتمد جهاز الإرسال هذا أجهزة متكاملة عسكرية، مع استهلاك منخفض للطاقة، ومقاومة عالية لدرجة الحرارة، وموثوقية قوية، ويلبي متطلبات السلامة الجوهرية.

يحتوي KSLV606 (طراز العرض) على طريقتين للأسلاك: إحداهما RS485، والأخرى 4-20mA.

إخراج 4-20mA معزول

إخراج 4-20mA غير معزول ثنائي الأسلاك

بعد التثبيت، عند استخدامه لأول مرة، تأكد من فتح صمام الطور الغازي أولاً، ثم افتح صمام الطور السائل للتأكد من أن مستوى السائل لن يتقلب بعنف، مما يتسبب في أخطاء القياس.

بالإضافة إلى ذلك، يجب التأكد من أن وصلات كابل التوصيل على اتصال جيد ومضادة للتآكل. في الاستخدام طويل الأمد، انتبه إلى تصريف مياه الصرف الصحي بانتظام، وذلك لتجنب تراكم الأوساخ والتأثير على أداء الجهاز. مع أخذ السائل النحاسي الشائع، والسائل C-الكربوني، وبرج المياه الساخنة Baohe، وحمام الصرف الصحي وغيرها من الوسائط المتسخة كمثال، يجب ضمان تصريفها من مرة إلى مرتين في الأسبوع، بينما يجب تصريف الوسط الأنظف من مرة إلى مرتين في الشهر.

يجب لف غلاف جهاز الإرسال بإحكام لمنع دخول الماء أو الوسط المسبب للتآكل أو الغاز، ويُمنع الاصطدام بالقوة الخارجية وتفكيكه من قبل غير المتخصصين.

هناك ثلاث طرق شائعة للأسلاك لأجهزة الإرسال: كما هو موضح في (أ) (ب) (ج)

(أ)

(ب)

(ج) مقياس التيار الكهربائي

كما هو موضح في الشكل أعلاه، هناك ثلاث طرق للأسلاك لجهاز الإرسال الخاص بأداة قياس مستوى السائل والتحكم فيه. يوضح الشكل (أ) مخطط الأسلاك لجهاز الإرسال مباشرة ومقياس العرض الرقمي. يوضح الشكل (ب) مخطط الأسلاك لجهاز الإرسال ونظام التحكم DCS. يوفر نظام التحكم 24 فولتًا ومتصلًا بجهاز الإرسال. يوضح الشكل (ج) مخطط التوصيل لجهاز الإرسال الذي يتم تشغيله بواسطة حاجز الأمان. يمكن للمستخدمين الرجوع إلى طرق الأسلاك الثلاثة المذكورة أعلاه أثناء التثبيت.

نظرًا لأن المنتجات تختلف فقط في تصميم المظهر والمواد، ولكن كلاهما ينتمي إلى أداة قياس مستوى السائل الخارجية والتحكم فيه، فإن طرق التثبيت الخاصة بهما هي نفسها بشكل أساسي، والتي سيتم شرحها معًا هنا. بشكل عام، التثبيت بسيط وسريع للغاية، ما عليك سوى توصيل شفة توصيل الطور الغازي والسائل الموجودة على أداة قياس مستوى السائل والتحكم فيه بفلنجة الطور الغازي والسائل الموجودة على الجهاز، وإضافة حشية في المنتصف، وتثبيتها بمسامير. (ملاحظة: تم لحام شفة التوصيل لأداة مراقبة مستوى السائل والتحكم فيه وفقًا للحجم المتفق عليه من قبل الطرفين، ولا تحتاج إلى إعادة التكوين. يجب على المستخدم تكوين الصمام وخط الأنابيب بنفسه) كما هو موضح في الشكل 7.1.

مقياس مستوى السعة هو منتج يستخدم خصيصًا لأكياس الهواء الكبيرة والمتوسطة والصغيرة للغلايات وأنواع أخرى من قياس مستوى السائل عالي الحرارة.

يعتمد مواد خاصة وتقنية التردد اللاسلكي، بحيث يمكن للجهاز بأكمله أن يعمل بثبات لفترة طويلة في بيئة ذات درجة حرارة عالية. نظرًا لأنه يستخدم خصيصًا في بيئة ذات درجة حرارة عالية، فإن هيكل وطريقة تركيب أداة قياس مستوى السائل والتحكم فيه يختلفان عن المنتجات الأخرى.

بادئ ذي بدء، يختلف عن المنتجات الأخرى من حيث أن جهاز الإرسال الخاص به يقع أسفل المستشعر، وهناك قسم محكم ومبدد للحرارة من أسطوانة القياس إلى جهاز الإرسال، ثم إلى الأسفل هو ذراع منحني بزاوية 90 درجة لتوجيه جهاز الإرسال إلى جانب المستشعر، مما يضمن حماية جهاز الإرسال من درجات الحرارة المرتفعة بالقرب من منفذ الغاز. من ناحية أخرى، عندما تنقل درجة الحرارة المتوسطة المرتفعة الحرارة إلى الأسفل إلى جهاز الإرسال، فإنها تمر أولاً عبر قسم تبديد حرارة خاص، مما سيقلل بشكل كبير من حرارته. يهدف توجيه جهاز الإرسال إلى الجانب السفلي من المستشعر بشكل أساسي إلى منع تسرب قسم الإحكام الخاص بالمستشعر ومنع الوسط من الانتشار إلى الأسفل إلى جزء جهاز الإرسال على طول الجدار الخارجي لأسطوانة القياس، مما يتسبب في حدوث ماس كهربائي أو تآكل.

لتلخيص ذلك، يتمتع هيكل مقياس المستوى هذا بمزايا واضحة، وهذا هو السبب في أنه يمكن أن يعمل بثبات لفترة طويلة في بيئة ذات درجة حرارة عالية. بالنسبة للتركيب، تجدر الإشارة إلى أن جهاز الإرسال يقع في الأسفل، والمسافة من أنبوب الصرف الصحي قريبة نسبيًا، لذلك لا يمكن تركيبه في الاتجاه المعاكس. التثبيت كما هو موضح في الشكل 7.2:

على الرغم من إجراء التعديل التناظري قبل مغادرة المنتج للمصنع، من أجل السماح للمستخدم بتجربة أداء منتجنا بشكل أكبر قبل الاستخدام، يوصى بأن يقوم المستخدم بإجراء تحقق بسيط. يمكنك إزالة المجموعة الكاملة من الأدوات للمعيرة. (ولكن لا تقم بفك أجزاء منتجاتنا)

يوضح الشكل 8.1 معايرة أداة قياس مستوى السائل الخارجية والتحكم فيه:

خطوات التحقق هي كما يلي:

1. قم بإعداد أنبوب ماء شفاف، وقم بتمييزه بمقياس أو قم بتثبيته بمسطرة، بحيث يمكن ملاحظة مستوى السائل الفعلي ومعايرته أثناء المعايرة. بالإضافة إلى ذلك، قم بإعداد مقياس أمبير (DC) بدقة تزيد عن ثلاثة أرقام، والعديد من السدادات المطاطية، وما يكفي من وسط الاختبار (والذي يمكن استبداله بالماء).
2. قم بتوصيل أحد طرفي أنبوب الماء الشفاف بمنفذ الطور السائل لأداة قياس مستوى السائل والتحكم فيه، وقم بسد مخرج الصرف الصحي، وحافظ على عدم إعاقة منفذ الطور الغازي. وقم بتوصيل مقياس الأمبير على التوالي كما هو موضح في الشكل 6.2)، ثم قم بتشغيل الطاقة بعد التأكد من أن الأسلاك صحيحة.
3. أضف الوسط من الطرف العلوي للأنبوب الشفاف، يتدفق الوسط عبر أنبوب الطور السائل إلى أداة قياس مستوى السائل والتحكم فيه، ويتم إضافة مستوى السائل إلى عدة نقاط ذات ارتفاعات مختلفة، لأنه في هذا الوقت يتم قياس مستوى السائل في الأنبوب الشفاف باستخدام أداة قياس مستوى السائل والتحكم فيه. يتوافق مستوى السائل في أسطوانة العداد تمامًا. في هذا الوقت، اقرأ قيمة مقياس الأمبير، ثم قارن نسبة الارتفاع المقابلة لإشارة 4-20mA القياسية للإخراج بالقيمة الحالية التي تم جمعها للتحقق من دقة مقياس المستوى (ملاحظة: من أجل تسهيل الحساب. بشكل عام، يتم أخذ عدة نقاط عند 0% و 25% و 50% و 75% و 100% على التوالي، والتيارات المقابلة هي 4mA و 8mA و 12mA و 16mA و 20mA على التوالي. يجب أن يتوافق النطاق مع مركز الطور السائل والطور الغازي على التوالي).

1. أثناء الاستخدام، إذا أشار العرض الرقمي إلى الصفر، فاستخدم نطاق 0-200mA لمقياس الأمبير DC، وعندما يكون التيار المقاس أيضًا 0، فإن الأعطال المحتملة هي:
   • هل إمداد الطاقة 24 فولت طبيعي؟
   • قد يكون جهاز الإرسال في حالة ماس كهربائي
   • جهاز الإرسال لديه مشاكل في الجودة؛
   إذا كان التيار المقاس بواسطة مقياس الأمبير DC أقل من 4mA، فإن الأعطال المحتملة:
   • مستوى السائل الفعلي أقل من منفذ الطور السائل
   • قيمة تعديل التيار لجهاز الإرسال منخفضة جدًا
   • جهاز الإرسال لديه مشاكل في الجودة؛ إذا كان التيار المقاس متوافقًا مع مستوى السائل الفعلي، فهناك مشكلة في العرض الرقمي؛
   الأعطال المحتملة إذا تجاوز التيار 25mA:
   • هناك ماس كهربائي في دائرة جهاز الإرسال
   • قيمة تعديل التيار مرتفعة جدًا.
2. عندما يكون العرض الرقمي ممتلئًا، استخدم نطاق 0-200mA لمقياس الأمبير DC. عندما يكون التيار المقاس 20mA، قد يكون هناك عطل:
   • تعديل التيار مرتفع جدًا
   • هناك ماس كهربائي في جهاز الإرسال
   • مستوى السائل الفعلي ممتلئ؛
   إذا كان التيار المقاس أقل من 20mA، فإن العرض الرقمي معيب.
3. يقفز العرض الرقمي بعنف. باستخدام نطاق 0-200mA لمقياس الأمبير DC، يتقلب التيار المقاس كثيرًا وقد يتعطل:
   • تقلب مستوى السائل الفعلي
   • اتصال خط ضعيف
   • جهاز الإرسال لديه مشاكل في الجودة؛ إذا كان التيار المقاس مستقرًا، فقد يكون مقياس العرض معيبًا
4. لا يوجد تغيير في العرض الرقمي. استخدم نطاق 0-200mA لمقياس الأمبير DC. عندما يتغير التيار المقاس بشكل طبيعي، فقد يشير إلى أن الجهاز معيب؛ إذا لم يتغير التيار المقاس، فقد يكون هناك عطل:
   • فشل جهاز الإرسال
   • أنبوب الطور الغازي والسائل مسدود
   • هناك دائرة مفتوحة بين المستشعر وجهاز الإرسال ويجب إعادة توصيلها
5. يتغير العرض الرقمي ببطء أكثر من مستوى السائل الفعلي. عند استخدام مقياس الأمبير 0-200mA، يتغير التيار المقاس ببطء، وقد يكون هناك عطل:
   • يلتصق القطب الداخلي للمستشعر بالشوائب، استخدم حمض الهيدروكلوريك (حمض الكبريتيك) بنسبة 25% لنقع القطب
   • أنبوب الطور الغازي نصف مسدود، يرجى فتح الصمام، واختباره، وتنظيفه.
6. عندما يكون العرض الرقمي مرتفعًا أو منخفضًا، اضبط المقبض النطاق أو الصفر في جهاز الإرسال لضبطه.

1. يتم توفير جميع المنتجات الموردة بشهادة المنتج ودليل التعليمات، بما في ذلك رقم المنتج والمعلمات الفنية ومخطط الأسلاك وتاريخ التصنيع وما إلى ذلك. يرجى التحقق بعناية لتجنب الاستخدام الخاطئ.
2. أثناء التثبيت، تحقق مما إذا كانت الواجهة الموجودة في الموقع متوافقة مع واجهة المنتج وفقًا لطريقة توصيل المنتج.
3. يجب توصيل الأسلاك بدقة وفقًا لمتطلبات تعليمات الاستخدام الخاصة بشركتنا.
4. هذا المنتج هو أداة تحويل طاقة دقيقة، ويُمنع تفكيكه والاصطدام به وإسقاطه والضرب به بالقوة.
5. إذا تم العثور على أي شذوذ أثناء الاستخدام، فيجب عليك إيقاف تشغيل الطاقة والتوقف عن استخدامه والتحقق منه أو الاتصال بالقسم الفني لشركتنا مباشرة.
6. يجب استعادة العبوة الأصلية أثناء النقل والتخزين، وتخزينها في مستودع بارد وجاف وجيد التهوية.
7. احرص على عدم إتلاف المستشعر أثناء التثبيت والاستخدام.
8. يجب اتخاذ تدابير فعالة للحماية من الصواعق في موقع التثبيت.
9. يجب تأريض غلاف أي جهاز إرسال في هذه السلسلة بشكل موثوق، ويجب أن تكون مقاومة التأريض أقل من 4Ω.
10. عند استخدام اتصال 485 لتكوين النظام، يجب أن يكون جهاز الإرسال مجهزًا بحاجز أمان أو معزل.
11. يجب أن يحصل حاجز الأمان على شهادة مقاومة للانفجار، ويجب أن يتم تركيبه وفقًا لمتطلبات دليله.
12. عندما يتم استخدام جهاز الإرسال في المنطقة "0"، يجب أن يفي محول الطاقة الذي يزود الطاقة لحاجز الأمان بمتطلبات المادة 8.1 من GB3836.4-2010.
