مكان المنشأ:
الصين (البر الرئيسي)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
رقم الموديل:
كيه دي اف 1300
فيديو
يعتمد مقياس الجريان دوبلر بالموجات فوق الصوتية على تأثير دوبلر. يرسل المسبار شعاعًا من الموجات فوق الصوتية بشكل غير مباشر إلى الأعلى. تنتشر الموجات فوق الصوتية في السائل. قد يحتوي السائل على شوائب مثل الفقاعات أو الجسيمات (يمكن اعتبار أن الشوائب الموجودة في السائل لها نفس سرعة تدفق الماء). عندما تتلامس الموجات فوق الصوتية مع الشوائب الموجودة في السائل، فإن الموجات فوق الصوتية المنعكسة ستنتج تحول تردد دوبلر Δf. يتناسب تحول تردد دوبلر Δf مع سرعة التدفق. يمكن قياس سرعة تدفق السائل عن طريق قياس تحول تردد دوبلر Δf.
| مزود الطاقة |
نطاق مصدر الطاقة: 10.8VDC~26.4VDC؛ استهلاك الطاقة 12 فولت: 45 مللي أمبير ± 1 مللي أمبير (حوالي 0.54 واط) استهلاك الطاقة 24 فولت: 26 مللي أمبير ± 1 مللي أمبير (حوالي 0.62 واط) |
| خصائص الإخراج | البروتوكول القياسي RS485/ModBus |
| أداء القياس |
نطاق معدل التدفق: ±0.03m/s~±5m/s (قابل للتخصيص ±0.03m/s~±10m/s); نطاق عمق المياه: 0.02 ~ 3 م، 0.02 ~ 10 م (يرجى التأكد من الحد الأقصى لعمق المياه قبل الطلب)؛ دقة معدل التدفق: ± 1%؛ دقة معدل التدفق: ±1~3% (تختلف دقة القياس بسبب بيئة العمل في الموقع)؛ دقة عمق الماء: ±3 سم؛ دقة معدل التدفق: 1 مم/ثانية؛ دقة درجة الحرارة: 0.1 درجة مئوية؛ دقة عمق الماء: 1 ملم |
| الخصائص الفيزيائية |
المواد: بوم؛ الوزن: 2.6±0.1 كجم؛ مستوى الحماية: IP68؛ الكابل: كابل محمي رباعي النواة مع أنبوب توجيه الهواء، الطول الافتراضي للمصنع 10 أمتار، قطر السلك 8 مم (تحتاج أطوال الأسلاك الأخرى إلى التخصيص). |
| بيئة العمل |
درجة حرارة العمل: 0~60 درجة مئوية (حالة عدم التجميد)؛ درجة حرارة التخزين: -20~80 درجة مئوية؛ محتوى الرمل: <20 جرام/لتر؛ الحموضة: تتراوح قيمة الرقم الهيدروجيني بين 6 و8. |
مقياس الجريان دوبلر بالموجات فوق الصوتية هو جهاز يستخدم لقياس معدلات تدفق المياه في الأنابيب أو القنوات أو الأنهار. يتم استخدامه في المقام الأول في العديد من المجالات الرئيسية، بما في ذلك:

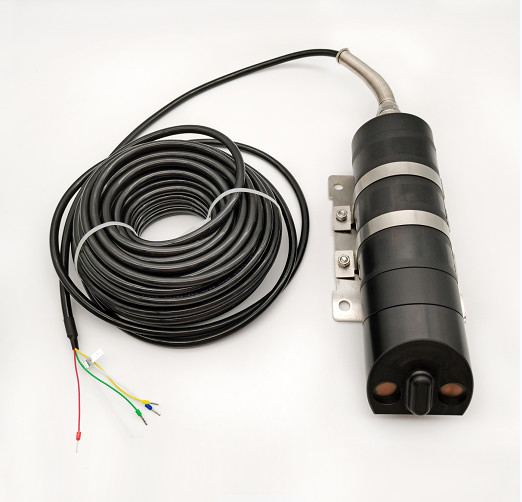

سلك الطاقة:
سلك أحمر متصل بالقطب الموجب لمصدر الطاقة (12 فولت + أو 24 فولت +) ؛
سلك أخضر متصل بالقطب السالب لمصدر الطاقة (12 فولت أو 24 فولت)؛
سلك الإشارة:
سلك أبيض متصل بـ RS485A (T/R+)؛
سلك أصفر متصل بـ RS485B (T/R-)؛
قناة هواء شفافة:
※يجب أن تبقى دون عائق بالجو، مع الاهتمام بالحماية أثناء التثبيتخاصة عند المرور عبر أنبوب الخيط، من الضروري حمايته بشريط قبل الخيط لتجنب دخول الماء. في حالة حدوث دخول للمياه، فقد يتسبب ذلك في حدوث أخطاء في عمق المياه وظواهر أخرى.
لا يمكن طي قناة الهواء الشفافة، ولا يمكن أن تكون زاوية الانحناء ﹤90° عند ربط الأنبوب.
