Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KPS210

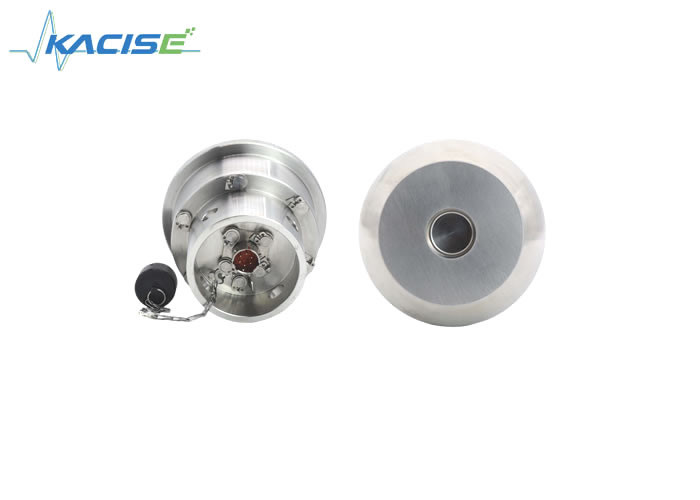

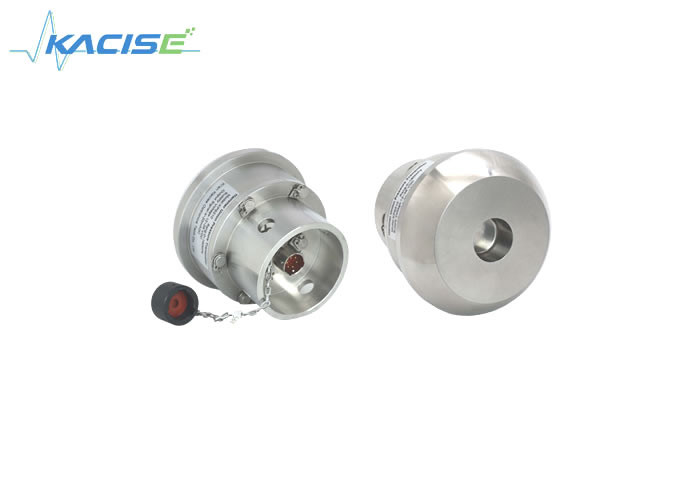

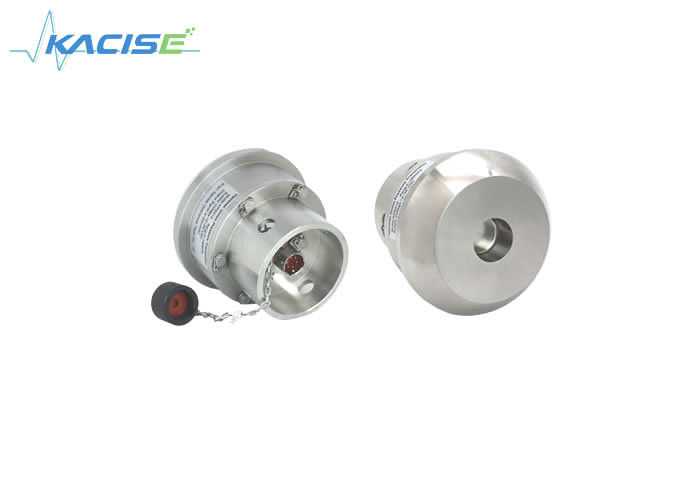

جهاز إرسال الضغط العالي بمقياس الضغط KPS210 هو منتج جديد يدمج التكنولوجيا الأجنبية المتقدمة وتكنولوجيا تصنيع أجهزة الاستشعار المحلية. إنها بلورة أخرى لإدخال شركتنا واستيعاب تكنولوجيا المنتجات الأجنبية. يعتمد المستشعر على مقياس سلالة مقاومة مستورد وعالي الدقة وتقنية الحجاب الحاجز الفريدة المحلية. يمكن أن يصل نطاق القياس الخاص به إلى 160Mpa، ويتميز بخصائص الاستجابة العالية، والدقة العالية، والهيكل القوي، ومقاومة التآكل، ومقاومة الاهتزاز، والأداء العالي وأداء التكلفة العالية.
يستخدم المنتج على نطاق واسع في معدات الحفر في صناعة النفط، خاصة لقياس الضغط العالي لمركبات التكسير المستوردة ومركبات الأسمنت. إنه جهاز الإرسال المفضل لاستبدال المنتجات المستوردة.
هذا النوع المقاوم للانفجار يلبي متطلبات معايير GB3836.1-2010 وGB3836.4-2010، وقد حصل على شهادة مقاومة الانفجار. العلامة المقاومة للانفجار هي Ex ib IIB T6 Gb.
المنتج المقاوم للانفجار مناسب للمناسبات التي قد تظهر فيها غازات متفجرة. المناطق المقابلة المقاومة للانفجار هي المنطقة 1 والمنطقة 2، والغاز التمثيلي النموذجي لها هو البروبان.
| نطاق القياس | 0 ~ 30 ... 160 ميجاباسكال |
| الزائد | 1.5 مرة من الضغط الكامل (بحد أقصى 160 ميجا باسكال) |
| اللاخطية | ± 0.5% فس |
| خطأ صفر | ±1% خ |
| خطأ النطاق الكامل | ±1% خ |
| مقاومة العزل | 250 م ℃ @ 250 فولت تيار مستمر |
| درجة حرارة التشغيل | -30~70 درجة مئوية |
| نوع مقاوم للانفجار | -30~60 درجة مئوية |
| درجة حرارة التخزين | -40~70 درجة مئوية |
| مزود الطاقة | 12 ~ 28VDC |
| إشارة الإخراج | 4 ~ 20 م ADC (الخط الثاني) |
| مقاومة الحمل | ≥(U-12)/0.02Ω (الخط الثاني) |
| حماية الضميمة | IP65 |
| توصيل كهربائي | مكون إضافي رباعي أو سداسي النواة |
| السلامة الجوهرية | السابق ib IIB T6 جيجابايت |
| معلمات السلامة الجوهرية | واجهة المستخدم= 28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF، Li=0mH |
| غلاف إلكتروني | الفولاذ المقاوم للصدأ 304 |
| غلاف المستشعر (الحجاب الحاجز الحساس للضغط) | الفولاذ المقاوم للصدأ 17-4PH |
| ختم | مطاط النتريل أو اللحام |
تحقق مما إذا كان الجهاز قد تعرض للتلف أثناء النقل. إذا كان هناك ضرر واضح، يرجى الاتصال بنا.
لا تقم بإزالة العبوة قبل التثبيت.
درجة حرارة التخزين: -40~+70 درجة مئوية
رطوبة التخزين: 45%~75% رطوبة نسبية (بدون تكثيف)
ينقل العنصر الحساس للضغط المستخدم في هذا المنتج الضغط من خلال الحجاب الحاجز الحساس للضغط. أي لمسة سوف تسبب ضررا لجهاز الإرسال.
◀ لا تلمس الجزء الداخلي من واجهة الضغط بأي شكل من الأشكال.
التأكد من أن مظهر جهاز الإرسال جيد؛
سطح الختم لواجهة الضغط لجهاز الإرسال نظيف وغير تالف.
النظر في إمكانية تطبيق المتوسطة المقاسة؛
يجب أن تكون درجة الحرارة المحيطة ودرجة الحرارة المتوسطة ضمن المواصفات الفنية للمنتج؛
هناك مساحة كافية للتركيب الكهربائي الآمن.
المكون الإضافي المطابق للمنتج هو مكون إضافي مقاوم للماء. لضمان مستوى حماية المنتج، تأكد من قفل الموصل أثناء التوصيل الكهربائي.
مصدر الطاقة: راجع ملصق المنتج للحصول على التفاصيل (يجب أن يفي مصدر الطاقة بمتطلبات المعايير ذات الصلة، ويجب أن يكون نظام مصدر الطاقة موثوقًا به.) يتم تشغيل جهاز الإرسال الآمن والمقاوم للانفجار بواسطة حاجز أمان.
متطلبات التوصيل الكهربائي: حدد كبلًا بقطر يتطابق مع سدادة كابل التوصيل، ويجب أن تكون غدة الكابل والقابس سليمة.
متطلبات التوصيل الكهربائي: راجع ملصق المنتج لمعرفة تعريف الأسلاك
تعريف دبوس المنتج:
أ (أحمر): مصدر الطاقة V﹢
B (أسود): خرج الإشارة (نظام ثنائي الأسلاك)
ج: فارغة
د: فارغة
E (أصفر): إعادة تعيين + (معايرة)
F (أبيض): إعادة تعيين - (معايرة)
عندما يتم استخدام أجهزة إرسال مقاومة للانفجار آمنة بشكل جوهري في بيئات الغاز المتفجرة للتوصيل الكهربائي، فيجب دمجها مع حواجز الأمان لتشكيل نظام مقاوم للانفجار آمن بشكل جوهري. يتم وضع حاجز الأمان ومصدر الطاقة في منطقة آمنة، ويتم وضع جهاز الإرسال الآمن جوهريًا في منطقة خطرة. انتبه إلى التأريض الآمن.
عندما يتم استخدام أجهزة إرسال مقاومة للانفجار آمنة بشكل جوهري في بيئات الغاز المتفجرة للتوصيل الكهربائي، فيجب دمجها مع حواجز الأمان لتشكيل نظام مقاوم للانفجار آمن بشكل جوهري. يجب وضع حواجز السلامة وإمدادات الطاقة في المنطقة الآمنة، ويجب وضع أجهزة الإرسال الآمنة جوهريًا في المنطقة الخطرة. انتبه إلى التأريض الآمن.
يظهر النظام الآمن جوهريًا لإخراج سلكين 4 ~ 20mADC على النحو التالي:
الحد الأقصى المسموح به للسعة الموزعة Cc=Co-Ci، الحد الأقصى المسموح به للمحاثة الموزعة Lc=Lo-Li لكابل توصيل النظام بين جهاز الإرسال وحاجز الأمان.
الحد الأقصى للسعة الموزعة المسموح بها Cc=Co-Ci،
الحد الأقصى المسموح به للمحاثة الموزعة Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
UoχUi IoːIi PoːPi
يمكن للمستخدم اختيار حاجز الأمان بحرية، طالما أن المعلمات تفي بالمتطلبات المذكورة أعلاه ولديها شهادة مقاومة للانفجار. يجب أن يتم تركيب واستخدام حاجز الأمان وفقًا لدليل تعليمات حاجز الأمان.
يأتي منتج مستشعر الضغط الدقيق الخاص بنا مزودًا بدعم فني وخدمات شاملة لضمان حصولك على أفضل تجربة مع منتجنا. تشمل خدمات الدعم لدينا إرشادات التثبيت والمساعدة في حل المشكلات ونصائح صيانة المنتج. هدفنا هو ضمان حصولك على أقصى استفادة من منتج مستشعر الضغط الدقيق الخاص بنا وتحقيق النتائج المرجوة.
تغليف المنتج:
شحن:
