Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

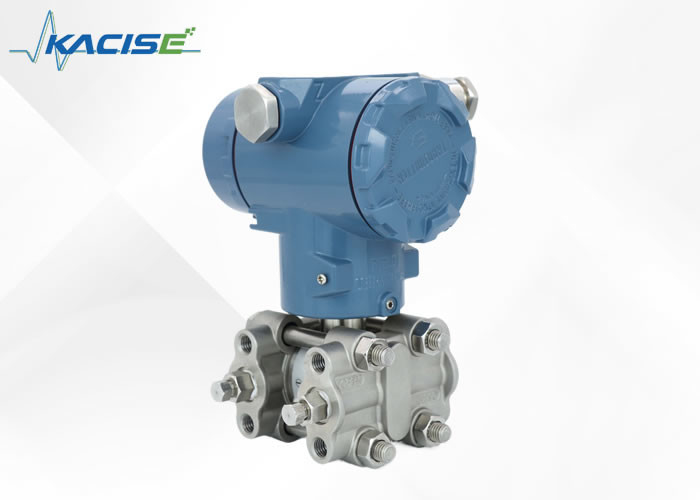

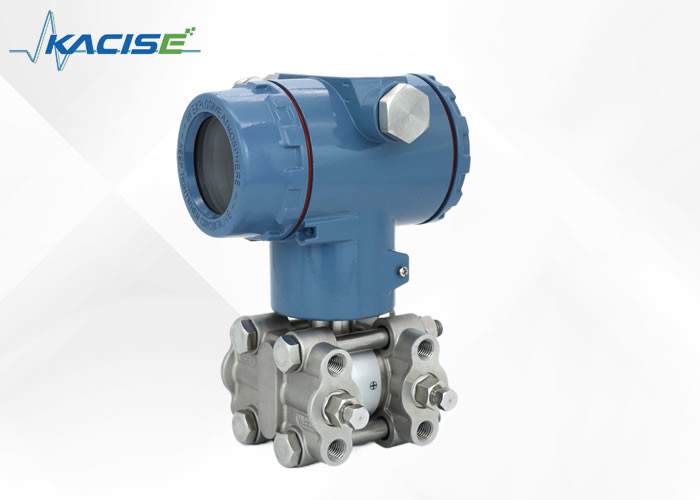

يستخدم جهاز إرسال الضغط التفاضلي السيليكوني البلوري المفرد KPT1000-DP رقاقة مستشعر السيليكون البلورية المفردة المصنوعة من تكنولوجيا MEMS الألمانية المتقدمة، وهيكل الحجاب الحاجز المزدوج، وتكنولوجيا الإنتاج الرائعة لتحقيق الدقة العالية والاستقرار العالي للغاية للمنتج. تحقق وحدة معالجة الإشارات الذكية المدمجة مزيجًا مثاليًا من تعويض الضغط ودرجة الحرارة، مما يوفر دقة قياس موثوقة واستقرارًا ممتازًا على المدى الطويل في ظل نطاق واسع من تغيرات الضغط ودرجة الحرارة الثابتة.
يمكن استخدام جهاز إرسال الضغط التفاضلي السيليكوني البلوري الأحادي KPT1000-DP لقياس مستوى السائل وكثافته وضغط السائل أو الغاز أو البخار، وتحويله إلى مخرج إشارة تيار تيار مستمر 4-20 مللي أمبير (اتصال HART متراكب)؛
يتم تحقيق تكوين وظيفة إعداد المعلمة عن بعد والمحلية من خلال أزرار الاتصال واللوحة Hart أو RS485.
| نموذج | KPT1000-DP جهاز إرسال الضغط التفاضلي عالي الدقة | |||||||||
| وسط القياس | يقيس ضغط السائل أو الغاز أو البخار | |||||||||
| نوع القياس | قياس الضغط التفاضلي، قياس الضغط المطلق | |||||||||
| إشارة الإخراج |
4 ~ 20mA + إشارة رقمية لبروتوكول هارت إشارة المنفذ التسلسلي RS485 |
|||||||||
| نطاق القياس | رمز النطاق | 0ب | 0 درجة مئوية | 0E | 0F | 0 جرام | ||||
| يتراوح | (0 ~ 0.6) كيلو باسكال ~ 6 كيلو باسكال | (0 ~ 2) كيلو باسكال ~ 40 كيلو باسكال | (0 ~ 2.5) كيلو باسكال ~ 250 كيلو باسكال | (0 ~ 10) كيلو باسكال ~ 1 ميجا باسكال | (0 ~ 30) كيلو باسكال ~ 3 ميجا باسكال | |||||
| نسبة الضغط الموصى بها | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| الدقة المرجعية | ±0.05% | إذا كان TD＞10 (TD=النطاق الأقصى/نطاق الضبط)، فحينئذٍ: | ±(0.005*TD)% | إذا كان النطاق هو منتج 0B، TD＞6، فحينئذٍ: | / | |||||
| ±0.075% | ±(0.0075*تد)% | ±(0.125*TD)% | ||||||||
| ±0.1% | ±(0.01*تد)% | ±(0.166*TD)% | ||||||||
| تأثير درجة الحرارة المحيطة |
التأثير الإجمالي عند (-25~+65)°C هو: ±(0.15*TD+0.05)%*امتداد التأثير الإجمالي عند (-40~-25)°C و (+65~+85)°C هو: ±(0.2*TD+0.05)%*امتداد |
|||||||||
| تأثير الضغط الزائد | ±0.1%*امتداد | |||||||||
| تأثير الضغط الثابت | ±(0.05%URL+0.075%سبان)/10MPa | |||||||||
| الاستقرار على المدى الطويل | ±0.15%URL/10 سنوات | |||||||||
| تأثير إمدادات الطاقة | ±0.001%/10 فولت (12~36) فولت تيار مستمر، لا يكاد يذكر | |||||||||
| حد النطاق | ويمكن تعديله بشكل تعسفي ضمن الحدود العليا والدنيا للنطاق. يوصى بتحديد رمز النطاق بأقل نسبة نطاق ممكنة لتحسين خصائص الأداء. | |||||||||
| الإعداد صفر | نطاق المعايرة ≥ النطاق الأدنى | |||||||||
| تأثير موقف التثبيت | لن يؤدي تغيير موضع التثبيت الموازي لسطح الحجاب الحاجز إلى تأثير نقطة الصفر. إذا لم يكن موضع التثبيت موازيًا لسطح الحجاب الحاجز، فيمكن إزالته عن طريق المعايرة. لا يوجد تأثير على النطاق | |||||||||
| تيار التنبيه | غير متصل | 3.6 مللي أمبير | ||||||||
| متصل | 21 مللي أمبير | |||||||||
| مقاومة العزل | 100 ميجا أوم أو أكثر إلى الأرض (تيار مستمر 500 فولت) | |||||||||
| قوة العزل | لتأريض تيار متردد 500 فولت، 50/60 هرتز، دقيقة واحدة | |||||||||
| وقت الاستجابة | ثابت التخميد لمكون مكبر الصوت هو 0.1S، وثابت وقت المستشعر هو: (0.1~1.6)S، اعتمادًا على المدى ونسبة المدى. الثابت الزمني الإضافي القابل للتعديل هو: (0.1~60)S. يعتمد التأثير على المخرجات غير الخطية (مثل دالة الجذر التربيعي) على هذه الوظيفة ويمكن حسابه وفقًا لذلك. | |||||||||
| درجة الحرارة المحيطة | -40~+85 درجة مئوية مع الشاشة: -20~+65 درجة مئوية | |||||||||
| درجة حرارة التخزين | -40~+125 درجة مئوية | |||||||||
| درجة حرارة التخزين | -40~+85 درجة مئوية مع الشاشة: -20~+65 درجة مئوية | |||||||||
| ضغط العمل (زيت السيليكون) | 16MPa 25MPa 42MPa ثلاثة مستويات | |||||||||
| حد الضغط الثابت | من الضغط المطلق 3.5 كيلو باسكال إلى الضغط المقدر، يمكن أن يكون ضغط الحماية أكبر من 1.5 مرة من الضغط المقدر ويتم تطبيقه على جانبي جهاز الإرسال في نفس الوقت | |||||||||
| الحجاب الحاجز العزلة | الفولاذ المقاوم للصدأ 316L، هاستيلوي C-276، التنتالوم، مطلي بالذهب | |||||||||
| مادة اتصال العملية | الفولاذ المقاوم للصدأ 304، 316 اختياري | |||||||||
| المكسرات والمسامير | الفولاذ المقاوم للصدأ (A2-70)، الفولاذ الكربوني المجلفن (12.8) | |||||||||
| السكن الارسال |
سبائك الألومنيوم + راتنجات الايبوكسي (الرش السطحي) الفولاذ المقاوم للصدأ |
|||||||||
| حلقة الختم | مطاط النتريل البيوتادين (NBR)، المطاط المفلور (FKM)، بولي تترافلوروإيثيلين (PTFE) | |||||||||
| تعبئة | زيت السيليكون، زيت الطعام، زيت فلوريدا | |||||||||
| اتصال العملية | كلا طرفي شفة اتصال العملية لديهما خيوط داخلية NPT1/4 وUNF7/16 | |||||||||
| مستوى الحماية | IP65، IP67 (مقاومة للانفجار) | |||||||||
| وزن | 2.6 كجم (بدون حامل التركيب، ملحقات توصيل العملية) | |||||||||
ظروف إمدادات الطاقة والتحميل:
| ① | + | إمدادات الطاقة ومحطات إخراج الاتصالات الرقمية هارت |
| ② | - | |
| ② | - | محطات الأسلاك المؤشر الخارجي (مقياس التيار الكهربائي). |
| ③ | + |
يتم دعم منتج مستشعر الضغط الدقيق الخاص بنا بدعم فني شامل وخدمات لضمان حصولك على أفضل تجربة ممكنة. فريق الخبراء لدينا متاح للإجابة على أي أسئلة قد تكون لديكم حول المنتج، بدءًا من التثبيت وحتى التشغيل. نحن نقدم أيضًا خدمات الصيانة والإصلاح للحفاظ على عمل المستشعر الخاص بك على النحو الأمثل. وبالإضافة إلى ذلك، فإننا نقدم خدمات المعايرة والتخصيص لتلبية احتياجاتك الخاصة. ثق بنا لتقديم الدعم والخدمات التي تحتاجها لتحقيق أقصى استفادة من مستشعر الضغط الدقيق لديك.
تغليف المنتج:
شحن:
