Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

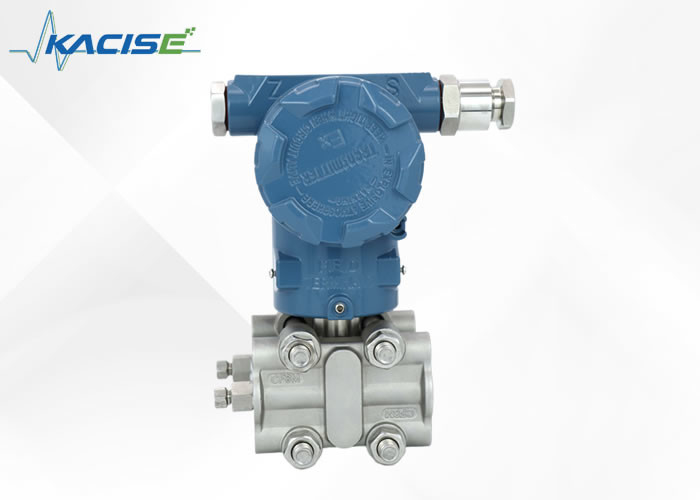

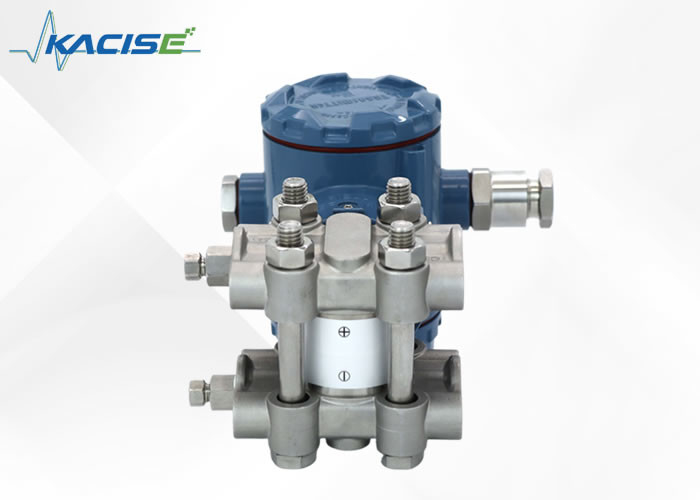

جهاز إرسال الضغط الفارق السيليكوني الكريستالي KPT1000-DP يستخدم شريحة مستشعر السيليكوني الكريستالي واحدة مصنوعة من تكنولوجيا MEMS الألمانية المتقدمة ، وهي بنية الحجاب الحاجز المزدوج ،وتكنولوجيا الإنتاج الرائعة لتحقيق دقة عالية واستقرار فائق عالية من المنتجوحدة معالجة الإشارات الذكية المدمجة تحقق المزيج المثالي من تعويض الضغط ودرجة الحرارةتوفير دقة قياس موثوقة واستقرار طويل الأجل ممتاز تحت مجموعة واسعة من التغيرات الثابتة في الضغط ودرجة الحرارة.
يمكن استخدام جهاز KPT1000-DP لتحديد مستوى السائل والكثافة والضغط للسائل أو الغاز أو البخاروتحويله إلى 4-20mA DC (تواصل هارت متداخل) إشارة الحالية الخروج;
يتم تنفيذ تكوين وظيفة ضبط المعايير عن بعد ومحلية من خلال أزرار الاتصال واللوحة Hart أو RS485.
| النموذج | جهاز إرسال ضغط تفاضلي عالي الدقة KPT1000-DP | |||||||||
| وسيلة القياس | يقيس ضغط السائل أو الغاز أو البخار | |||||||||
| نوع القياس | قياس الضغط التفاضلي، قياس الضغط المطلق | |||||||||
| إشارة الخروج |
4~20mA + بروتوكول هارت الإشارة الرقمية إشارة الميناء المتسلسل RS485 |
|||||||||
| نطاق القياس | رمز النطاق | 0B | 0C | 0E | 0F | 0G | ||||
| النطاق | (0~0.6) كيبا~6 كيبا | (0~2) كبا~40 كبا | (0 ~ 2.5) كيبا ~ 250 كيبا | (0~10) كيبا ~ 1MPa | (0 ~ 30) كيبا ~ 3MPa | |||||
| نسبة الضغط الموصى بها | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| دقة الإشارة | ± 0.05% | إذا كان TD> 10 (TD = أقصى نطاق / نطاق ضبط) ، ثم: | ± ((0.005*TD)٪ | إذا كان النطاق هو 0B المنتج، TD> 6، ثم: | / | |||||
| ± 0.075% | ± 0.0075*TD)٪ | ± 0.125*TD)٪ | ||||||||
| ± 0.1% | ± 0.01*TD) % | ± ((0.166*TD) ٪ | ||||||||
| تأثير درجة الحرارة المحيطة |
التأثير الإجمالي عند (-25 ~ + 65) °C هو: ±(0.15*TD+0.05) %*Span الإصابة الإجمالية عند (-40~-25) °C و (+65~+85) °C هي: ±(0.2*TD+0.05) %*Span |
|||||||||
| تأثير الضغط الزائد | ± 0.1%*الامتداد | |||||||||
| تأثير الضغط الثابت | ± ((0.05%URL+0.075%Span) / 10MPa | |||||||||
| الاستقرار على المدى الطويل | ±0.15%URL/10 سنوات | |||||||||
| تأثير إمدادات الطاقة | ± 0.001%/10V ((12~36) VDC ، لا يذكر | |||||||||
| حدود النطاق | يمكن تعديلها تعسفياً ضمن الحدود العليا والسفلية للمدى. يوصى باختيار رمز المدى مع أقل نسبة نطاق ممكنة لتحسين خصائص الأداء. | |||||||||
| إعداد الصفر | نطاق المعايرة ≥ النطاق الأدنى | |||||||||
| تأثير موقع التثبيت | لا يؤدي تغيير موقع التثبيت المتوازي مع سطح الحجاب الحاجز إلى تأثير نقطة الصفر. إذا لم يكن موقع التثبيت متوازيا مع سطح الحجاب الحاجز،يمكن القضاء عليه عن طريق المعايرةلا تأثير على النطاق | |||||||||
| تيار الإنذار | خارج الموقع | 3.6mA | ||||||||
| على الانترنت | 21mA | |||||||||
| مقاومة العزل | 100MΩ أو أكثر إلى الأرض (DC 500V) | |||||||||
| قوة العزل | إلى الأرض AC 500V 50/60Hz، دقيقة واحدة | |||||||||
| وقت الاستجابة | ثابت التخفيف لمكون المضخم هو 0.1S ، ومستمر وقت المستشعر هو: (0.1 ~ 1.6) S ، اعتمادًا على النطاق ونسبة النطاق. ثابت الوقت المعدل الإضافي هو: (0.1 ~ 60) S.التأثير على الناتج غير الخطي (مثل وظيفة الجذر التربيعي) يعتمد على هذه الوظيفة ويمكن حسابها وفقا لذلك. | |||||||||
| درجة حرارة البيئة | -40~+85°C مع العرض: -20~+65°C | |||||||||
| درجة حرارة التخزين | -40 ~ + 125 درجة مئوية | |||||||||
| درجة حرارة التخزين | -40~+85°C مع العرض: -20~+65°C | |||||||||
| ضغط العمل (زيت السيليكون) | 16MPa 25MPa 42MPa ثلاثة مستويات | |||||||||
| حدود الضغط الستاتيكي | من الضغط المطلق 3.5KPa إلى الضغط الاسمي، يمكن أن يكون ضغط الحماية أكبر من 1.5 مرة من الضغط الاسمي وتطبيقها على جانبي جهاز الإرسال في نفس الوقت | |||||||||
| الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L، هستيلو لاي C-276، التنتالوم، مطلية بالذهب | |||||||||
| مواد اتصال العملية | الفولاذ المقاوم للصدأ 304، 316 اختياري | |||||||||
| المكسرات والشفرات | الفولاذ المقاوم للصدأ (A2-70) ، الفولاذ الكربوني المعالج (12.8) | |||||||||
| غطاء جهاز الإرسال |
سبيكة الألومنيوم + الراتنج الايبوكسي (الرش السطحي) الفولاذ المقاوم للصدأ |
|||||||||
| حلقة الختم | المطاط النيتريل بوتادين ((NBR)) ، المطاط الفلوريني ((FKM)) ، البوليتيترافلور إيثيلين (PTFE) | |||||||||
| ملء | زيت السيليكون، زيت غذائي، زيت FL | |||||||||
| اتصال العملية | كلا الطرفين من فلانج الاتصال العملية لديها NPT1/4 و UNF7/16 الخيوط الداخلية | |||||||||
| مستوى الحماية | IP65، IP67 ((ضد الانفجار) | |||||||||
| الوزن | 2.6 كجم (بدون دعامة تركيب، ملحقات اتصال العملية) | |||||||||
ظروف إمدادات الطاقة والحمل:
| ① | + | محطات إمدادات الطاقة ومحطات خروج الاتصالات الرقمية HART |
| ② | - | |
| ② | - | محطات السلكية للمؤشر الخارجي (المتر) |
| ③ | + |
إن منتجنا لجهاز استشعار الضغط الدقيق مدعوم بدعم تقني وشبكات شاملة لضمان حصولك على أفضل تجربة ممكنة.فريقنا من الخبراء متاح للإجابة على أي أسئلة قد يكون لديك حول المنتجنحن نقدم أيضا خدمات الصيانة والإصلاح للحفاظ على جهاز الاستشعار الخاص بك يعمل بشكل مثالي.نحن نقدم خدمات المعايرة والتخصيص لتلبية الاحتياجات الخاصة بكثق بنا لتوفير الدعم والخدمات التي تحتاج إليها لتحقيق أقصى استفادة من مستشعر الضغط الدقيق الخاص بك.
تغليف المنتج:
الشحن:
