Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KDF1000
فيديو
مقياس تدفق دوبلر بالموجات فوق الصوتية هو مضيف يجمع سرعة التدفق ومستوى الماء ودرجة الحرارة لمقياس تدفق دوبلر بالموجات فوق الصوتية من خلال RS485، ويدخل معلمات القناة المختلفة وفقًا للوضع الفعلي في الموقع. يتم حساب منطقة تدفق المياه S (㎡) باستخدام معلمات القناة ومستوى المياه المجمعة H (m)، ويتم حساب معدل التدفق اللحظي (Q=V*S) بضرب مساحة تدفق المياه وسرعة التدفق V (m/s)، ويتم حساب معدل التدفق التراكمي عن طريق ضرب معدل التدفق في الوقت التراكمي.
ومن هذا يمكننا أن نعرف: Q=V*S
معدل التدفق اللحظي * فرق التوقيت = معدل التدفق التراكمي
مقياس التدفق من سلسلة KDF1000 هو منتج يقيس سرعة وتدفق المياه في المياه الطبيعية، القنوات، أو خطوط الأنابيب.
ينقسم مقياس التدفق إلى قسمين: المستشعر والمضيف، وهما متصلان بواسطة كابل.
يمكنه قياس سرعة وتدفق المياه في القنوات والأنهار، ويكون منسوب المياه أعلى من الجزء العلوي من الحساس بأكثر من 20 سم.
يمكنه قياس سرعة وتدفق المياه في الأنابيب والقنوات. يجب أن يكون مستوى الماء أعلى من الجزء العلوي من المستشعر بأكثر من 20 سم، ويجب أن يكون القطر الداخلي للأنبوب ≥ 500 مم.
| مزود الطاقة |
نطاق مصدر الطاقة: 10.8VDC~26.4VDC؛ استهلاك الطاقة RS485 12 فولت: 88 مللي أمبير ± 1 مللي أمبير (حوالي 1.06 واط) استهلاك الطاقة RS485 24 فولت: 52 مللي أمبير ± 1 مللي أمبير (حوالي 1.25 واط) استهلاك الطاقة RS485+4～20mA 12V: 110 مللي أمبير±1mA (حوالي 1.32 وات) استهلاك الطاقة RS485+4～20 مللي أمبير 24 فولت: مصدر طاقة 24 فولت بدون خرج مللي أمبير |
| خصائص الإخراج | بروتوكول RS485/ModBus القياسي؛ 4 ~ 20 مللي أمبير (المصنع الافتراضي بدون) |
| أداء القياس |
نطاق التدفق: 1L/s~99999.99m3/h؛ نطاق عمق المياه: 0.02 ~ 3 م، 0.02 ~ 10 م (يرجى التأكد من الحد الأقصى لعمق المياه قبل الطلب)؛ واجهة العرض 1: مستوى الماء، التدفق الفوري، التدفق التراكمي؛ واجهة العرض 2: مستوى الماء، معدل التدفق، مساحة المقطع العرضي، درجة الحرارة؛ دقة التدفق: 0.0001 لتر/ثانية. |
| الخصائص الفيزيائية |
مادة الغلاف المقسم: ABS، مادة المستشعر: POM؛ مستوى حماية المستشعر: IP68؛ مستوى حماية المرسل: IP65؛ الكابل بين المستشعر: كابل محمي رباعي النواة مع قناة هواء، الطول الافتراضي للمصنع 10 أمتار، قطر السلك 8 مم (تحتاج أطوال الأسلاك الأخرى إلى التخصيص). |
| بيئة العمل |
درجة حرارة العمل: 0～60°C (حالة عدم التجمد)؛ درجة حرارة التخزين: -20~80 درجة مئوية؛ |

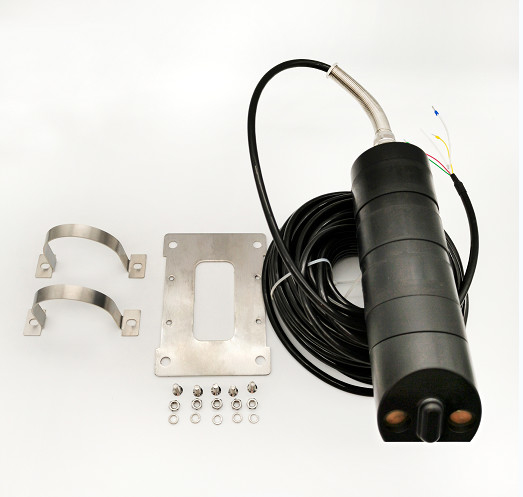

الصورة المادية للمستشعر (بما في ذلك جميع الملحقات)
الصورة المادية لمقياس الجريان دوبلر بالموجات فوق الصوتية (المضيف).
توجد أربع لوحات تثبيت في ملحقات المصنع. يرجى الاطلاع على الشكل. بعد التثبيت، يمكن تثبيته على صندوق الأدوات أو اللوحة الخشبية.
| قائمة ملحقات مصنع مقياس الجريان دوبلر بالموجات فوق الصوتية | |||
| لا. | اسم | الموديل/المواصفات | كمية |
| 1 | المضيف مقياس الجريان دوبلر بالموجات فوق الصوتية | 1 | |
| 2 | مستشعر مقياس الجريان دوبلر بالموجات فوق الصوتية | 1 | |
| 3 | (بما في ذلك ملحقات مصنع أجهزة الاستشعار) | 1 | |
| 4 | لوحة قاعدة التركيب | م6*16 | 4 |
| 5 | مسامير آلة ذات رأس مسطح | 2 | |
| 6 | المشابك | 4 | |
| 7 | جوانات التركيب | م4*12 | 4 |
| 8 | مسامير متقاطعة ذات رأس دائري | م4*25 | 4 |
مقياس الجريان دوبلر بالموجات فوق الصوتية ومخطط اتصال المضيف
