Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KWL801C

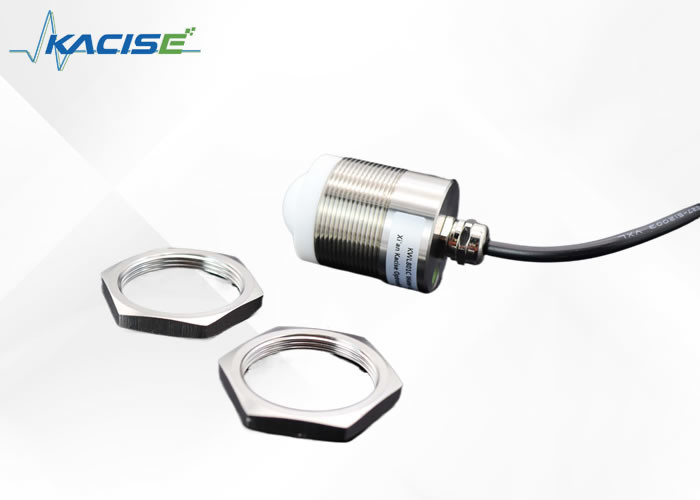

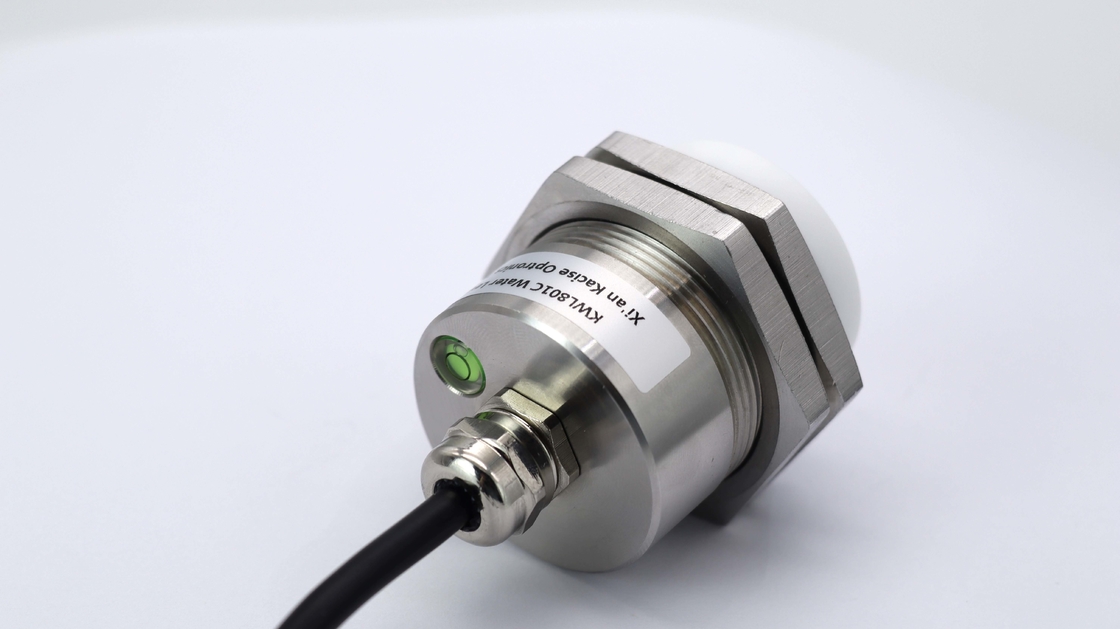

أوهيطيرممستوى الرادار المجزأجهاز استشعار
1مقدمة
1.1 لمحة عامة عن المنتج
جهاز استشعار مستوى الرادار KWL801C يتوافق مع المواصفات القياسية الموضحة في المعيار الوطني DB50/T 826-2017 لمقاييس المستوى.مكونها الأساسي مصمم مع IP68 معقمة تماما مقاومة للماء.
أقصى نطاق قياس للمنتج يمتد إلى 40 مترًا ، مع الحد الأدنى للبقعة العمياء أقل من 6 سم.
بسبب ترددها العالية وعرض النطاق الترددي الأوسع ، فإنه يحقق دقة متفوقة. بالإضافة إلى ذلك ، يتضمن المنتج دعامة ثابتة للتثبيت.
1.2 مبدأ الكشف
يعتمد مستشعر مستوى الرادار على مبدأ انعكاس المجال الزمني (TDR). تنتشر النبضة الكهرومغناطيسية على طول الكابل أو المسبار بسرعة الضوء.عندما يلتقي بسطح الوسط المقاس، يتم انعكاس جزء من نبض مقياس مستوى الرادار لتشكيل صدى يعود إلى جهاز إرسال النبض على نفس المسار ،والمسافة بين جهاز الإرسال وسطح الوسط المقاس هي متناسبة مباشرة مع وقت انتشار النبض، وبالتالي يتم حساب ارتفاع المستوى.
2.السمة
3المواصفات التقنية
| النموذج | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| تواتر القياس | 80 غيغاهرتز | |||
| التواصل | RS485 | |||
| تواتر الحصول | ≥200ms/ قابلة للتكوين | |||
| تيار التشغيل | 12V / 14mA | |||
| دقة قياس المسافة | ± 2 ملم | |||
| بروتوكول الاتصال | بروتوكول Modbus/ النص | |||
| عرض شعاع الهوائي | ±2.75 درجة | |||
| فولتاج التزويد | 9 ~ 24 فولت | |||
| نطاق القياس |
0.2~40m 0.18 ~ 30m 0.1 ~ 15 / 20m 0.06~3/5/10m |
|||
| تيار نبضات RF | 100mA / 20ms | |||
| رطوبة العمل | 0~95% | |||
| نوع الخيط | خيوط G / مخصصة | |||
| درجة حرارة العمل | -40~75 درجة مئوية | |||
| درجة مقاومة الماء | IP68 | |||
| الوزن الصافي | 0.6 كجم | |||
4تعليمات التوصيل
4.1 [نسخة RS485] تعليمات الأسلاك
| الخط الأحمر | VCC (9 ~ 24V إمدادات الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | 485-أ |
| الخط الأخضر | 485-ب |
4.2 [إصدار منفذ شبكة RJ45] تعليمات الأسلاك
4.3 [نسخة RS232] تعليمات الأسلاك
| الخط الأحمر | 12 (6 ~ 28 فولت مصدر الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | TX |
| الخط الأخضر | RX |
4.4 [نسخة TTL] تعليمات التوصيل
| الخط الأحمر | الـ VCC |
| الخط الأسود | الـ GND |
| الخط الأصفر | TX |
| الخط الأخضر | RX |
5البعد
1س: هل يمكنني وضع شعاري الخاص على المنتج؟
الجواب: بالتأكيد. يمكن طباعة الشعار على السقف، ويمكن أن يحفر اسم الشركة على لوحة الاسم.
2س: ماذا عن مراقبة الجودة؟
ج: سيتم اختبار جميع المنتجات 3 مرات قبل التعبئة.
3س: هل يمكنني إصدار طلب تجريبي، كمبيوتر واحد على سبيل المثال؟
ج: بالتأكيد ، أمر التجربة مقبول. بشكل عام ، لدينا نماذج شائعة في المخزون. سيتم إرسال العينة في غضون أسبوع واحد ، بعد استلام الدفع.
4س: هل يمكن أن تصمم وفقا لمتطلباتي؟
ج: بالطبع، فريقنا سوف يصمم لك، لجعل عداد تدفق الحليب لدينا يعمل بشكل مثالي في نهايتك.
