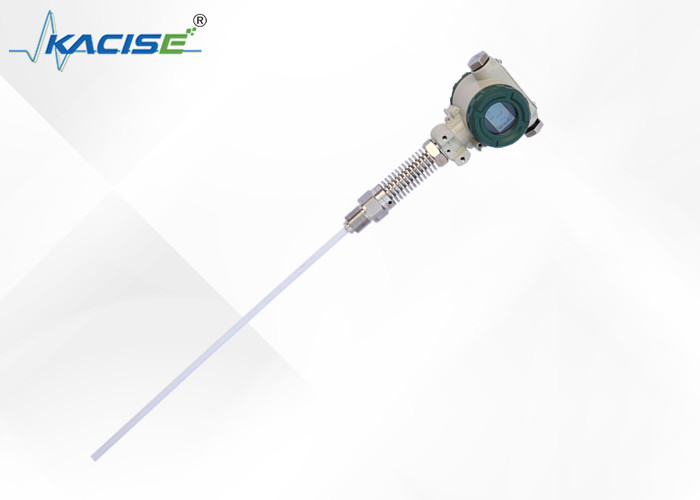

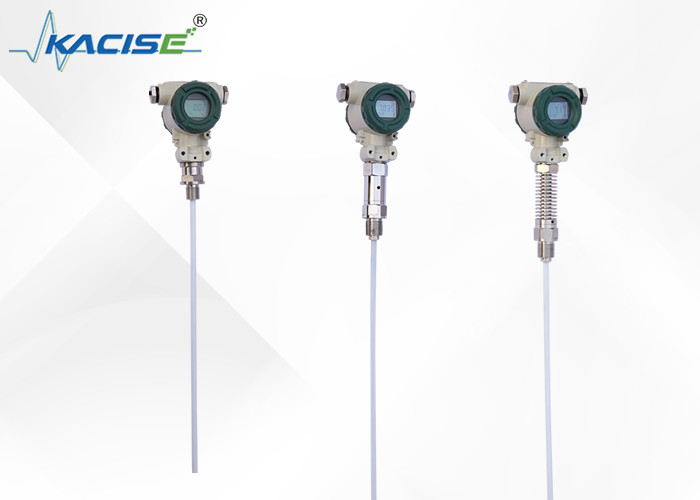

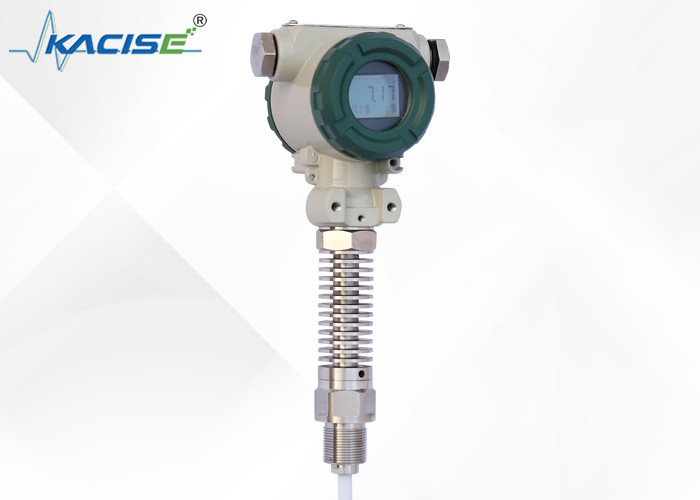

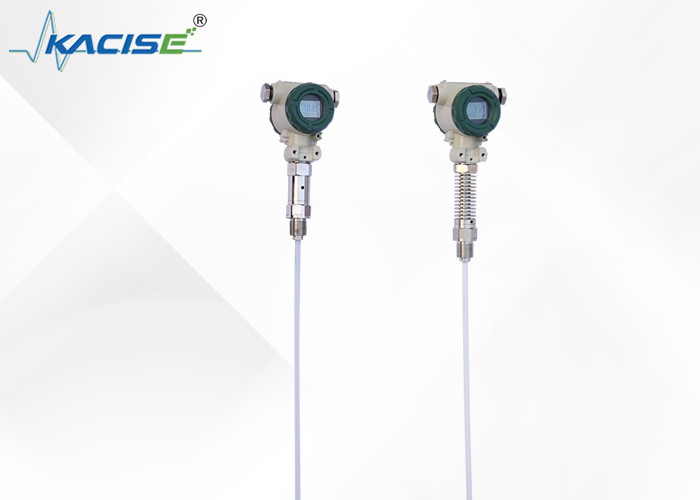

KCF6021-1-900mm مفتاح مستوى سعة مع حماية IP67 -50 ~ 250C درجة حرارة المسبار و 2 ~ 28VDC إمدادات الطاقة

يعد جهاز إرسال المستوى السعوي من سلسلة KCF600 حلاً مثاليًا للكشف المستمر عن السوائل المختلفة في الظروف القاسية مثل ارتفاع درجة الحرارة والضغط والتآكل والتبلور والانسداد. يعتبر جهاز الإرسال هذا مثاليًا لقياس الماء والمحاليل الحمضية والقلوية ومستوى الماء في الغلاية. على عكس أجهزة إرسال المستوى التقليدية، فإن هذه الآلة خالية من أي أجزاء متحركة أو مرنة ولها خاصية فريدة تتمثل في مقاومة الصدمات، سهولة التركيب، الموثوقية العالية، الدقة العالية، والتكلفة المعقولة.

يشتمل الجهاز على دائرة استشعار سعوية RF متقدمة للتعويض الدقيق لدرجة الحرارة وتصحيح الخطي، والتي يتم تحويلها بعد ذلك إلى إشارة كهربائية قياسية تتراوح عادة من 4 إلى 20 مللي أمبير. يوفر تكوين النظام خيار بروتوكولات الاتصال HART وCANBUS و485. يحتوي النطاق الكامل لجهاز الإرسال على ميزة المعايرة الذاتية، مما يتيح للمستخدمين معايرة قيم "الصفر" و"النطاق" تلقائيًا بضغطة بسيطة على مفتاحين. هذا جهاز قابل للتكيف بدرجة عالية ومناسب لاستبدال النوع العائم التقليدي ونوع الإدخال ونوع الضغط التفاضلي لأجهزة إرسال المستوى في المواقف المختلفة.

موثوقية عالية وأقل قدر من الصيانة

تم تصميم منتجاتنا بهياكل بسيطة لا تحتوي على أي مكونات متحركة أو مرنة. ونتيجة لذلك، تتمتع منتجاتنا بموثوقية عالية وتتطلب الحد الأدنى من الصيانة. في ظل الظروف العادية، لا تحتاج منتجاتنا إلى إصلاحات منتظمة متوسطة وصغيرة.

تنوع إخراج الإشارة

نحن ندرك أن الأنظمة المختلفة تتطلب تكوينات مختلفة. ولهذا السبب تأتي منتجاتنا مع مجموعة متنوعة من خيارات إخراج الإشارة لتسهيل هذه الاحتياجات المختلفة.

قياسات دقيقة

منتجاتنا مجهزة للتعامل مع الحاويات ذات درجة الحرارة العالية والضغط العالي، ولا تتأثر قياساتنا بدرجة الحرارة أو الجاذبية النوعية أو شكل الحاوية أو تأثير الضغط. وهذا يجعل منتجاتنا موثوقة للغاية لإجراء قياسات دقيقة في الظروف القاسية.

مناسبة للسوائل المسببة للتآكل

نحن ندرك أنه ليست كل السوائل متساوية. منتجاتنا مناسبة بشكل خاص لقياس السوائل المسببة للتآكل مثل الأحماض والمحاليل القلوية. يمكنك الوثوق بمنتجاتنا لتوفير قياسات دقيقة وموثوقة في هذه الظروف القاسية.

التيار الزائد والجهد الزائد وحماية قطبية الطاقة

نحن نقدر سلامة مستخدمينا. ولهذا السبب تأتي منتجاتنا مزودة بحماية مثالية ضد مشاكل التيار الزائد والجهد الزائد وقطبية الطاقة. يمكنك الوثوق بمنتجاتنا لتوفير عمليات آمنة وموثوقة في أي موقف.

• نطاق الكشف: 0.01 ~ 30 م
• الدقة: المستوى 0.2، المستوى 0.5
• نطاق الضغط: -0.1MPa ~ 32MPa
• درجة حرارة المسبار: -50~250 درجة مئوية
• درجة الحرارة المحيطة: -20~60 درجة مئوية
• درجة حرارة التخزين: -55 درجة مئوية ~ +125 درجة مئوية
• إشارة الإخراج: 4 ~ 20mA، 4 ~ 20mA مع اتصال HART / 485 / CAN bus
• جهد الإمداد: 12～28VDC (يجب أن يتم تشغيله بواسطة حاجز الأمان)
• التثبيت: برغي التثبيت M20×1.5، M27×2،
  • تركيب شفة DN25، DN40، DN50. يمكن تخصيص المواصفات الخاصة
• المواد المبللة: الفولاذ المقاوم للصدأ 316، 1Gr18Ni19Tior أو PTFE
• الاستقرار على المدى الطويل: .20.2٪ FS / سنة،
• انحراف درجة الحرارة: .02% FS/°C (نطاق 0~70°C)
• مستويات الانفجار: آمن جوهريًا ExiraⅡC T6، مقاوم للاشتعال Ext II C T5
• الحماية: IP67
• معلمات آمنة جوهريًا: Ui:28VDC، Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH

يحتوي جهاز إرسال مستوى الكابل والقضيب على مجموعة متنوعة من الطرق الثابتة للتكيف مع ظروف الموقع المختلفة. عندما لا يتمكن الموقع من توفير مرافق العملية مثل الخيط الأنثوي أو الحافة M20 × 1.5، يمكنك اختيار ثلاث طرق للتثبيت (مثبت على الحائط، ورف الأنابيب الأفقي، ورف الأنبوب العمودي، مما يجعلك في متناول يديك أثناء التثبيت في الموقع. (مع الصور)

عند قياس الوسائط ذات القدرة على الحركة الأكبر، يمكن للمستخدم اختيار ملحق الوزن من أجل منع المستشعر من التأرجح العنيف، والذي يمكن أن يلعب دور استقرار المستشعر. يجب وضع الأشياء الثقيلة في الجزء السفلي من الحاوية عند إضافة الوزن، حتى لا ينكسر سلك المستشعر.

عندما تكون ظروف الموقع سيئة، يجب على المستخدم استخدام درع المستشعر لحماية المستشعر لتجنب تلف جسم غريب أو التأثير على دقة القياس.

إذا لم تكن الحاويات معدنية، فنحن بحاجة إلى وضع حاوية جهاز الإرسال بسلك يصل إلى الجزء السفلي من الحاوية عند استخدام جهاز إرسال على مستوى قضيب KCF600؛ وإلا فإن القياس غير دقيق.

تمت معايرة هذا المنتج في المصنع؛ إن حاجته إلى التعديل الميداني قد تتخذ الطرق التالية:

ج: طريقة تصحيح أخطاء الدائرة الذكية:

Site-zero----- عندما يكون مستوى السائل في أدنى مكان، اضغط باستمرار على مفتاح "Z" ومفتاح "S" لمدة 8 ثوانٍ بعد تحرير نفس الوقت، ثم انقر فوق مفتاح "Z"، يتم ضبط تيار الإخراج تلقائيًا إلى 4 مللي أمبير.

الموقع مملوء ------ عندما يكون مستوى السائل في أعلى مكان، اضغط باستمرار على مفتاح "Z" ومفتاح "S" لمدة 8 ثوانٍ بعد تحرير نفس الوقت، ثم انقر فوق مفتاح "S"، يتم ضبط تيار الإخراج تلقائيًا إلى 20 مللي أمبير.

ب: طريقة تصحيح أخطاء الدائرة التناظرية:

عندما يصل مستوى السائل إلى الحد التالي، استخدم مفك البراغي الذي يدور ببطء مقياس الجهد "Z"، ولاحظ قراءات مقياس التيار الكهربائي بالقرب من 4 مللي أمبير

عندما يصل مستوى السائل إلى الحد الأعلى، استخدم مفك البراغي الذي يدور ببطء مقياس الجهد "S" ولاحظ قراءات مقياس التيار الكهربائي بالقرب من 20 مللي أمبير

وقم بتشغيله لمدة 2-3 مرات أكثر، حتى يصبح الصفر والامتداد دقيقين 4 مللي أمبير و20 مللي أمبير. بعد التعديل، يجب تشديد غطاء جهاز الإرسال.

1. توريد المنتجات مع شهادة المنتج ودليل، والتي تحتوي على رقم المنتج، والمعلمات التقنية، ومخطط الأسلاك، وتاريخ الصنع، يرجى التحقق لتجنب الخطأ.
2. يجب أن يعتمد التثبيت على اتصال المنتج وأنواع الخيوط، وتحقق من أن واجهة الموقع متوافقة مع واجهة المنتج أم لا. قم بتشديد الاتصال الملولب ببطء، وانتبه إلى الختم، ولا يمكن إضافة عزم الدوران مباشرة إلى مبيت جهاز الإرسال، ولا يمكن إضافته إلا إلى واجهة جهاز الإرسال السداسية.
3. يجب أن تكون الأسلاك متوافقة تمامًا مع تعليمات الشركة.
4. هذا المنتج عبارة عن أداة دقيقة لتحويل الطاقة، ويحظر التفكيك والاصطدام والسقوط والرفض الصعب للعب.
5. يعمل جهاز الإرسال فورًا بعد تشغيل الطاقة، ولكن يمكن أن يكون الإخراج مستقرًا بعد الإحماء لمدة 30 دقيقة.
6. الاستخدام غير الطبيعي أو قطع التيار الكهربائي أو الفحص أو الاتصال بالقسم الفني لدينا مباشرة.
7. يجب أن يتم النقل والتخزين لاستعادة العبوة الأصلية وتخزينها في مستودع بارد وجاف وجيد التهوية.
8. يجب أن تنتبه عملية التثبيت لتجنب كسر جلد سلك المستشعر.
9. عند تثبيت سلك المستشعر، يجب أن تكون المسافة من جدار حمام السباحة أعلى بمقدار 10 سم على الأقل، وإلا فلن يكون القياس دقيقًا.
10. يجب أن يتم توصيل خط التأريض لهيكل PTFE بأكمله ومستوى القضيب باستخدام الوسائط المقاسة؛ وإلا فإن القياس لن يكون دقيقا.
11. يجب أن يتخذ موقع التثبيت تدابير فعالة للحماية من الصواعق.
12. يجب تأريض مرفقات أي جهاز إرسال في هذه السلسلة؛ يجب أن تكون مقاومة التأريض أقل من 4Ω.
13. يجب أن يتم تصنيع حاجز الأمان بشهادة مقاومة للانفجار؛ يجب أن تتبع متطلبات التثبيت متطلبات التعليمات.
14. عند استخدام جهاز الإرسال في المنطقة "0"، يجب أن تفي محولات الطاقة التي تعمل بالحاجز بمتطلبات GB3836.4-2000 NO. 8.1.

مقياس مستوى السوائل Kacise مصنوع من الفولاذ المقاوم للصدأ 316 عالي الجودة أو مادة PTFE التي تضمن المتانة والأداء طويل الأمد. إنها مناسبة للاستخدام في سيناريوهات وتطبيقات مختلفة مثل مستشعر مستوى الزيت بالسعة للشاحنات والخزانات الصناعية.

يتمتع هذا المنتج بدقة تبلغ ±2%، ±5% وانحراف درجة الحرارة ≥0.02%FS/°C (نطاق 0～70°C). يمكن أن يتحمل درجات حرارة التخزين من -55 درجة مئوية إلى +125 درجة مئوية ودرجات حرارة المسبار من -50 إلى 250 درجة مئوية مما يجعله مثاليًا للاستخدام في البيئات الصناعية القاسية.

يعد مقياس مستوى السوائل Kacise مثاليًا لمجموعة واسعة من التطبيقات مثل مراقبة مستوى الوقود في الشاحنات، وقياس مستوى الزيت في الخزانات الصناعية، وتطبيقات قياس مستوى السوائل الأخرى. تضمن تقنية مستشعر الوقود السعوي قياسات دقيقة وموثوقة في جميع السيناريوهات.

يحتوي جهاز قياس مستوى السوائل الخاص بنا على جهد إمداد طاقة يبلغ 2 إلى 28 فولت تيار مستمر (ويجب أن يتم تشغيله بواسطة حاجز الأمان). يتراوح نطاق درجة حرارة المسبار من -50 إلى 250 درجة مئوية بدقة تبلغ ±2%، ±5%. النطاق لهذا المنتج هو 0.01 ~ 30 M وله نطاق درجة حرارة التخزين من -55 درجة مئوية إلى +125 درجة مئوية.

هل تحتاج إلى مستشعر مستوى الزيت بالسعة المخصص لشاحنتك أو خزانك الصناعي؟ لا تنظر أبعد من Kacise! اتصل بنا اليوم لمعرفة المزيد عن خدمات تخصيص منتجاتنا.

• المساعدة في التثبيت
• التدريب على استخدام المنتج وصيانته
• خدمات الإصلاح والصيانة
• خدمات المعايرة
• المشاكل الفنية والدعم
• ترقيات المنتج والتحسينات

تغليف المنتج:

سيتم تعبئة منتج مقياس مستوى السوائل بشكل آمن في صندوق مزود ببطانة مناسبة لمنع أي ضرر أثناء النقل. ستتضمن الحزمة أيضًا دليل التعليمات وأي أجهزة تثبيت ضرورية.

شحن:

سيتم شحن منتج مقياس مستوى السوائل عبر الشحن الأرضي القياسي. يمكن للعملاء توقع تسليم المنتج خلال 5-7 أيام عمل بعد تقديم الطلب.
