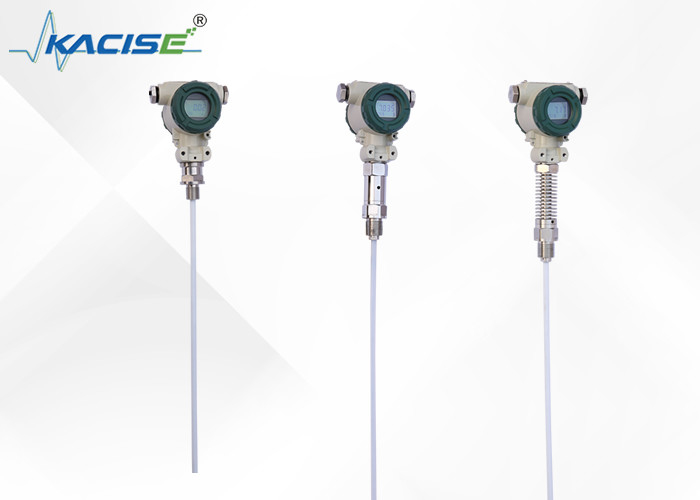

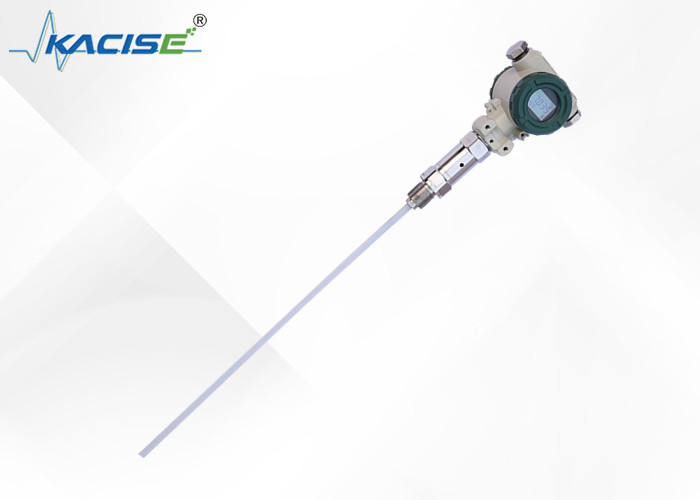

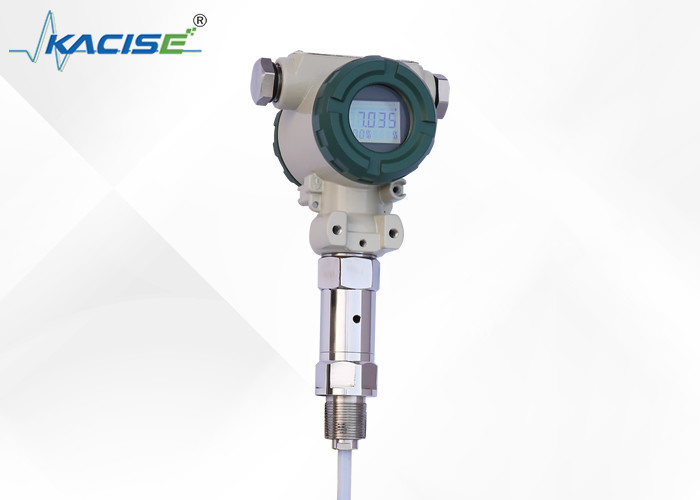

مستشعر مستوى سعوي من الفولاذ المقاوم للصدأ 316 مع حماية IP67 واتصالات HART للبيئات القاسية

وصف المنتج:

تم تصميم جهاز إرسال المستوى الكاسيتيف من سلسلة KCF600 للكشف المستمر عن مجموعة متنوعة من السوائل في ظروف قاسية مثل درجات الحرارة والضغط العالية ، والتآكل العالي ، والتبلور السهل ،و سهلة التشغيلوهو مناسب لقياس المياه والحلول الحمضية والقائية ومستوى المياه في المرجل.

لا يحتوي جهاز إرسال المستوى هذا على أجزاء متحركة أو مرنة، مما يجعله موثوقًا للغاية ومقاومًا للصدمة. يسهل تركيبه، ويوفر دقة عالية بتكلفة معقولة.في مواقف مختلفة، فهي قادرة على استبدال نوع العائمة التقليدية، ونوع المدخل، ونوع الضغط التفاضلي من أجهزة إرسال المستوى.

الأجزاء الرئيسية من جهاز إرسال المستوى KCF600 تستخدم دوائر استشعار سعة RF المتقدمة التي يتم تعويضها بدقة حسب درجة الحرارة وتصحيحها للخطية.هذا يضمن أن المخرج هو إشارة كهربائية موحدة (عادة 4 ~ 20mA)لتكوين النظام، يمكنك الاختيار من بين بروتوكولات الاتصال هارت، كانبوس، و 485.

يحتوي جهاز الإرسال على ميزة معايرة ذاتية تغطي النطاق الكامل ، مما يتيح للمستخدمين إجراء معايرات "صفر" و "مدى" تلقائية باستخدام مفتاحين.تسمح هذه الميزة بسهولة التكيف مع المواقف المختلفة والمعقدة.

الخصائص:

الهياكل البسيطة والموثوقة

هياكل منتجاتنا بسيطة ولا تحتوي على أي مكونات متحركة أو مرنة. هذا التصميم يضمن موثوقية عالية وأقل صيانة.ليس هناك حاجة لإصلاحات منتظمة متوسطة أو صغيرة.

مجموعة متنوعة من إشارات الخروج

لتسهيل تكوينات النظام المختلفة، توفر منتجاتنا مجموعة متنوعة من خيارات إخراج الإشارة للعملاء للاختيار من بينها.

دقة القياس

منتجاتنا مريحة لقياس حاويات درجة الحرارة العالية والضغط العالي.شكل الحاويةأو تأثير الضغط.

قياس السائل المتآكل

منتجاتنا مناسبة بشكل خاص لقياس الأحماض والقليات والسوائل الأخرى السامة.

الخصائص الوقائية

منتجاتنا توفر أيضاً حماية مثالية ضد التيار الزائد، والجهد الزائد، وقطبية الطاقة.

المعلمات التقنية:

• نطاق الكشف: 0.01 ~ 30 م
• الدقة: المستوى 02المستوى 05
• نطاق الضغط: -0.1MPa~32MPa
• درجة حرارة المسبار: -50 ~ 250 °C
• درجة الحرارة المحيطة: -20 ~ 60 °C
• درجة حرارة التخزين: -55°C+125°C
• إشارة الخروج: 4 ′′ 20mA ، 4 ~ 20mA مع اتصال HART / 485 / اتصال حافلة CAN
• فولتاج التغذية: 12 ′′ 28VDC (يجب أن يتم توفير الطاقة بواسطة حاجز السلامة)
• التثبيت: التثبيت المسمار M20 × 1.5،M27×2 ، تركيب الاطار DN25،DN40،DN50. يمكن تخصيص مواصفات خاصة
• المادة المبللة: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Tior أو PTFE
• الاستقرار على المدى الطويل: ≤0.2%FS/عام
• تحرك درجة الحرارة: ≤ 0.02٪FS/°C (منطقة 0 ≈ 70 °C)
• مستويات الانفجار: آمنة داخلياً ExiraIIC T6، مقاومة للنار Ext II C T5
• الحماية: IP67
• المعلمات الآمنة جوهريا:Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH

التثبيت والتشغيل

يحتوي جهاز إرسال مستوى الكابل والعصا على مجموعة متنوعة من الطرق الثابتة للتكيف مع ظروف الموقع المختلفة. عندما لا يمكن للموقع توفير مرافق العملية مثل M20 × 1.5 خيوط إناثية، يمكنك اختيار ثلاثة طرق للتركيب (التي يتم تثبيتها على الجدار، رف الأنابيب الأفقي ورف الأنابيب الرأسي، والتي تجعلك مفيد في التثبيت في الموقع.(مع الصور)

عند قياس الوسائط ذات الحركة الأكبر ، يمكن للمستخدم اختيار ربط الوزن من أجل منع جهاز الاستشعار من تشكيل اهتزاز عنيف ، والذي يمكن أن يلعب دور استقرار جهاز الاستشعار.يجب وضع الأشياء الثقيلة في قاع الحاوية عند إضافة الوزنحتى لا تكسري سلك جهاز الاستشعار

عندما تكون ظروف الموقع سيئة ، يجب على المستخدم استخدام درع المستشعر لحماية المستشعر لتجنب تلف الأجسام الغريبة أو التأثير على دقة القياس.

إذا كانت الحاويات ليست معدنية، ونحن بحاجة لوضع علبة جهاز الإرسال مع وصول الأسلاك إلى أسفل الحاوية عند استخدام جهاز إرسال مستوى KCF600 قضيب؛وإلا فإن القياس غير دقيق.

تم معايرة هذا المنتج في المصنع، ويحتاج إلى ضبط المجال يمكن أن تأخذ الطرق التالية:

A: طريقة التحكم في الدوائر الذكية:

الموقع الصفر ---- عندما يكون مستوى السائل في أدنى مكان، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس الوقت الإفراج، ومن ثم النقر على مفتاح "Z"،يتم ضبط التيار الخارجي تلقائيًا إلى 4mA.

الموقع - مليء ------ عندما مستوى السائل في أعلى مكان ، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس الوقت الإفراج ، ومن ثم "S"يتم ضبط التيار الخارجي تلقائيًا إلى 20mA.

B: طريقة تحديد الدوائر التناظرية:

عندما يكون مستوى السائل في الحد التالي، واستخدام مفك الشفرة بطيئة تدوير "Z" مقياس الطاقة، ومراقبة قراءات أمبيتر قريبة من 4mA

عندما يكون مستوى السائل في الحد العلوي، واستخدام مفك المسامير بطيئة تدوير "S" مقياس الطاقة ومراقبة قراءات أمبيلتر قريبة من 20mA

وتشغيله لمدة 2-3 مرات أكثر، حتى الصفر والمساحة كانت دقيقة 4mA و 20mA. بعد ضبط، تشديد غطاء جهاز الإرسال يجب أن يكون.

ملاحظة:

1. توفير المنتجات مع شهادة المنتج والدليل، والتي لديها رقم المنتج، والمعيارات التقنية، ورسم الحبال، وتاريخ التصنيع، يرجى التحقق لتجنب الخطأ.
2. يجب أن يكون التثبيت على أساس اتصال المنتج وأنواع الخيوط، تحقق من واجهة الموقع متسقة مع واجهة المنتج أم لا.انتبهوا إلى الختم، لا يمكن إضافة عزم الدوران مباشرة إلى غطاء جهاز الإرسال ويمكن إضافته فقط إلى واجهة جهاز الإرسال من ستة أطراف.
3. يجب أن يكون التوصيل وفقاً لتعليمات الشركة
4. هذا المنتج هو أداة تحويل طاقة دقيقة، يحظر تفكيك، الاصطدام، السقوط والرفض الصعب للعب.
5. جهاز الإرسال يعمل فوراً بعد تشغيل الكهرباء، لكن الإخراج يمكن أن يكون مستقراً بعد تسخينها لمدة 30 دقيقة.
6. الاستخدام غير الطبيعي، إغلاق الطاقة، التحقق، أو الاتصال قسمنا التقني مباشرة.
7. يجب أن يكون النقل والتخزين لاستعادة التعبئة والتغليف الأصلي وتخزينها في مستودع بارد وجاف ومهواء.
8. يجب أن تكون عملية التثبيت حذرًا لتجنب كسر جلد سلك المستشعر.
9. عند تثبيت سلك الاستشعار، يجب أن تكون المسافة من جدار حمام السباحة 10 سم على الأقل فوقه، وإلا فإن القياس لن يكون دقيقا.
10. يجب أن يتم توجيه خط الترسيم لهيكل PTFE بأكمله ومستوى العصا مع وسائل القياس ؛ وإلا فإن القياس لن يكون دقيقا.
11. يجب أن يتخذ موقع التثبيت تدابير فعالة لحماية البرق.
12. يجب أن تكون أغطية أي جهاز إرسال من هذه السلسلة متأرجحة؛ يجب أن تكون مقاومة التأرجح أقل من 4Ω.
13. يجب أن يكون حاجز السلامة معتمداً على مقاومة الانفجار؛ يجب أن تتبع متطلبات تركيبه متطلبات التعليمات.
14. عندما يتم استخدام جهاز الإرسال في منطقة "0" إلى محولات الطاقة التي تعمل بالطاقة الحاجزية يجب أن تستوفي متطلبات GB3836.4-2000 رقم 8.1.

التطبيقات:

• صناعة النفط والغاز: مقياس مستوى السوائل كايسيه هو حل مثالي لقياس مستويات الوقود في الخزانات والأنابيب.يمكن لجهاز الاستشعار سعة مستوى الوقود اكتشاف التغيرات في مستويات الوقود بدقة عالية، مما يسهل مراقبة استهلاك الوقود ومنع سرقة الوقود.
• الصناعة الكيميائية: يعد مقياس مستوى السوائل مثاليًا لقياس مستويات السوائل في المفاعلات الكيميائية وخزانات التخزين والأنابيب.يضمن المادة المبللة من PTFE أن المنتج مقاوم للغاية للتآكل والتلف من المواد الكيميائية القاسية.
• صناعة معالجة المياه: مقياس مستوى السائل Kacise مناسب لقياس مستويات المياه في أبراج المياه ومصانع معالجة المياه والأنابيب.يمكن أن يكتشف مستشعر مستوى المياه السعة التغيرات في مستويات المياه بدقة عالية، مما يسهل مراقبة استهلاك المياه ومنع نقص المياه.

يمتلك مقياس مستوى السائل تحرك درجة الحرارة الممتاز والاستقرار على المدى الطويل ، مما يضمن الحفاظ على قراءات دقيقة بمرور الوقت. تحرك درجة الحرارة للمنتج ≤0.02%FS/°C (مدى 0 ≈ 70°C)، واستقرارها على المدى الطويل ≤0.2%FS/عام.

يحتوي مقياس مستوى السائل على نطاق ضغط من -0.1MPa ~ 32MPa ، مما يجعله مناسبًا للاستخدام في مجموعة واسعة من التطبيقات الصناعية.بما في ذلك 4×20mA،4 ~ 20mA مع اتصال HART/485 / CAN Bus Communication.

يتوفر مقياس مستوى السوائل للشراء في صناديق الكرتون ، مع الحد الأدنى لكمية الطلب 2. يتم تسليم المنتج في غضون 5 أيام عمل ، وتتطلب شروط الدفع 100٪ دفعة مقدمة.

التخصيص:

جهاز استشعار مستوى السوائل السعة KCF6021-1-625mm لديه نطاق 0.01 ~ 30 M ويمكن استخدامه لقياس مستوى السوائل المختلفة. لديه تحرك درجة الحرارة ≤0.02%FS/°C في نطاق 0~70°C ويمكن أن تعمل في درجات حرارة تتراوح بين -20~60 °Cالمنتج لديه تصنيف حماية IP67 ويمكن استخدامه في البيئات القاسية.

الدعم والخدمات:

• مساعدة في حدوث مشاكل أو مشاكل مع الجهاز
• خدمات إصلاح وصيانة الجهاز
• الوثائق التقنية ودلائل المستخدم
• تحديثات البرمجيات والبرمجيات
• التدريب والتعليم حول كيفية استخدام الجهاز وصيانته
• الضمان ودعم ما بعد الضمان

التعبئة والشحن:

يتم تعبئة مقياس مستوى السوائل في صندوق كرتون صلب مع إدخالات رغوة لحماية المنتج أثناء الشحن والتعامل معه. يتم وضع اسم المنتج وصوره ومواصفاته على الصندوق.

الشحن:

يتم شحن مقياس مستوى السوائل من خلال خدمة خدمة سريعة موثوقة تضمن تسليم سريع وآمن.وغيرها من المعلومات اللازمة للشحن.
