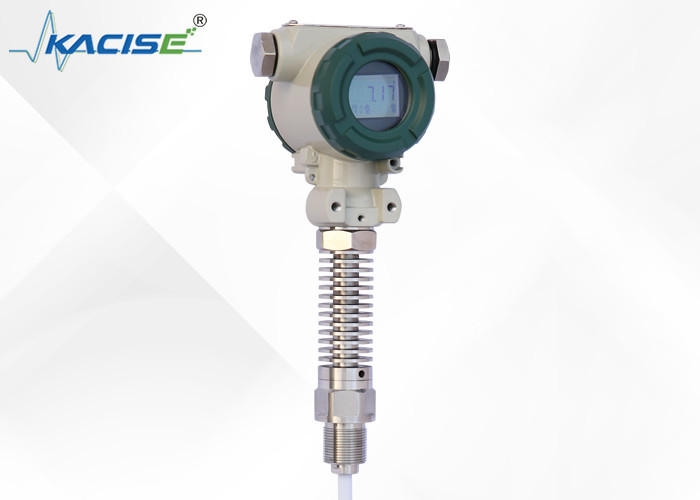

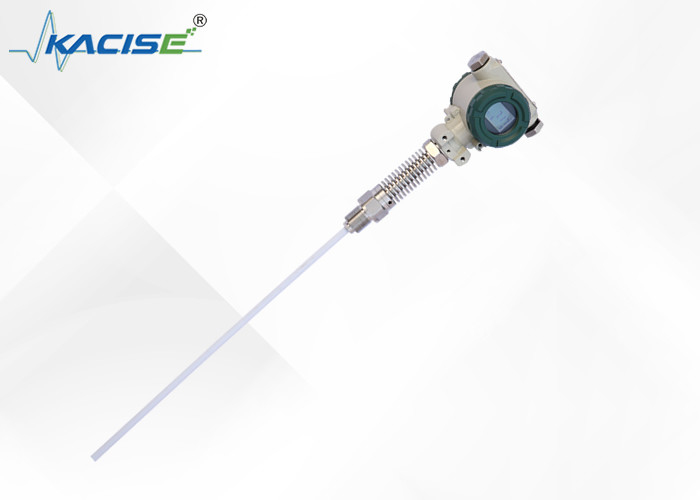

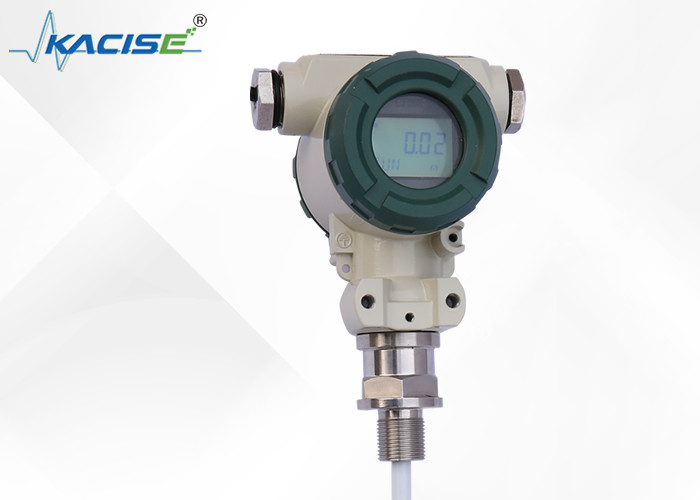

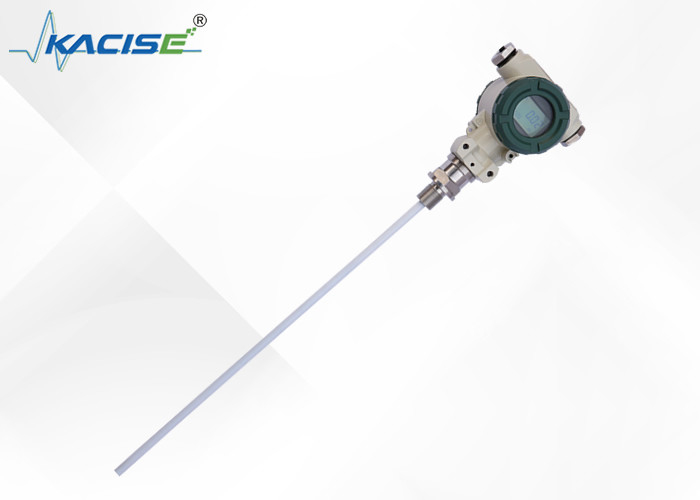

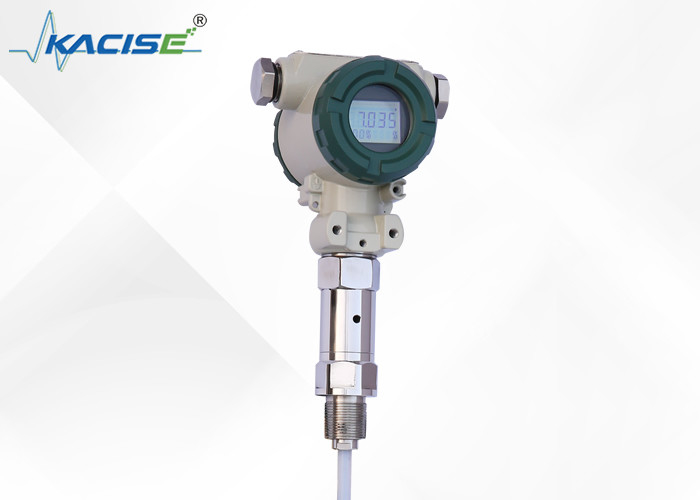

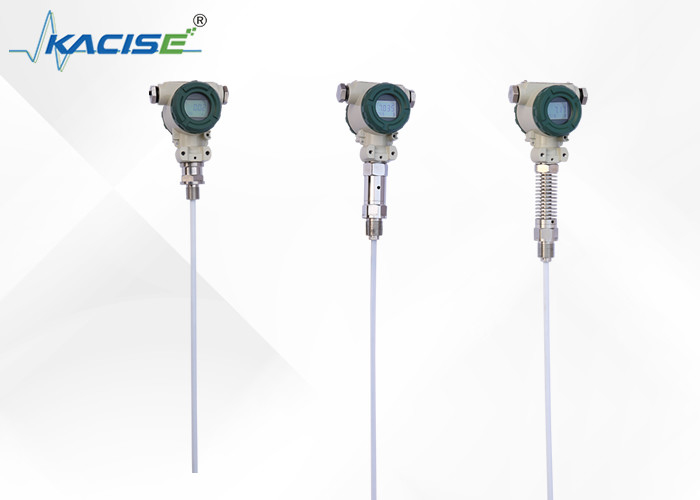

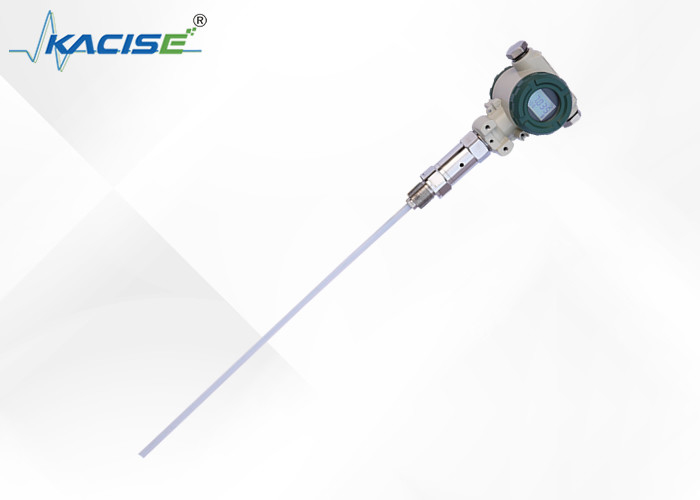

مقياس مستوى سائل الإخراج بدقة 4 ~ 20 مللي أمبير مع اتصال HART وحماية IP67

تم تصميم جهاز إرسال المستوى السعة من سلسلة KCF600 للكشف المستمر عن السائل في الظروف القاسية، مثل درجة الحرارة والضغط العالي، والتآكل العالي،والتي يمكن أن تتبلور أو تتعثرإنه مثالي لقياس المياه والحمض والحلول القلوية، وكذلك مراقبة مستويات المياه في المرجل.الآلة لا تحتوي على أجزاء متحركة أو مرنة وتتباهى بميزات مثل مقاومة الصدمة، سهلة التثبيت، موثوقية عالية، دقة عالية، وتكلفة معقولة.

في العديد من التطبيقات ، يمكن لهذا جهاز الإرسال استبدال نوع العائمة التقليدي ، ونوع المدخل ، ونوع مستوى الضغط التفاضلي.هذا ممكن بواسطة الدوائر المتقدمة للكشف عن الراديو، والتي يتم تعويضها بدقة للحرارة والخطية. ثم يتم تحويل المخرج إلى إشارة كهربائية قياسية عادة ما تتراوح بين 4-20 mA.كما يقدم جهاز الإرسال خيارات لـ (هارت)، CANBUS، و 485 بروتوكولات الاتصال لتكوين النظام.

سلسلة KCF600 يحتوي أيضا على ميزة معايرة ذاتية مفيدة لسهولة الصيانة والتكيف مع الحالات المختلفة.يمكن للمستخدمين إجراء معايير "صفر" و "مدى" تلقائية لضمان قراءات دقيقة.

• مصممة للكشف المستمر عن السائل في ظروف قاسية
• لا أجزاء متحركة أو مرنة
• مقاومة للصدمات وسهلة التثبيت
• موثوقة للغاية ودقيقة
• أسعار تنافسية
• دائرة استشعار سعة RF المتقدمة
• مكافأة دقيقة لدرجة الحرارة والخطية
• يتم تحويل الإخراج إلى إشارة كهربائية قياسية (4-20mA)
• خيارات بروتوكولات الاتصال المتعددة (HART ، CANBUS ، 485)
• ميزة معايرة ذاتية لسهولة الصيانة والتكيف

هيكل بسيط، موثوقية عالية، الحد الأدنى من الصيانة

تم تصميم الجهاز مع هياكل بسيطة ، دون أي مكونات متحركة أو مرنة ، مما يضمن موثوقية عالية وأقل متطلبات الصيانة ، حتى في الحالات العادية.لا تحتاج إلى إصلاحات منتظمة متوسطة وصغيرة، مما يجعلها استثمار فعال وفعال من حيث التكلفة.

خيارات خروج إشارة متعددة:

يتم تجهيز الجهاز بمجموعة متنوعة من خيارات إخراج الإشارة ، مما يسهل التكامل بسهولة في تكوينات النظام المختلفة. وهذا يسمح بالمرونة والتخصيص ،تلبية الاحتياجات الفريدة لكل مستخدم.

قياسات دقيقة، لا تتأثر بعوامل مختلفة:

الجهاز مناسب للاستخدام في حاويات درجة الحرارة العالية والضغط العالي.وكذلك شكل الحاوية أو تأثير الضغطالبيانات المقاسة دقيقة وموثوقة.

تصميم مقاوم للتآكل:

الجهاز مناسب بشكل خاص لقياس الأحماض والقليات والسوائل الآكلة الأخرى. تم تصميمه لمقاومة التآكل ، مما يضمن المتانة حتى في البيئات الصعبة.

حماية التيار الزائد والجهد الزائد وقطبية الطاقة:

يأتي الجهاز مع حماية مثالية ضد التيار الزائد والجهد الزائد وقطبية الطاقة. وهذا يضمن السلامة وراحة العقل للمستخدم.

• نطاق الكشف: 0.01 ~ 30 م
• الدقة: المستوى 02المستوى 05
• نطاق الضغط: -0.1MPa~32MPa
• درجة حرارة المسبار: -50 ~ 250 °C
• درجة الحرارة المحيطة: -20 ~ 60 °C
• درجة حرارة التخزين: -55°C+125°C
• إشارة الخروج: 4 ′′ 20mA ، 4 ~ 20mA مع اتصال HART / 485 / اتصال حافلة CAN
• فولتاج التغذية: 12 ′′ 28VDC (يجب أن يتم توفير الطاقة بواسطة حاجز السلامة)
• التثبيت: التثبيت المسمار M20 × 1.5،M27 × 2،
• تركيب الاطار DN25،DN40،DN50. يمكن تخصيص مواصفات خاصة
• المادة المبللة: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Tior أو PTFE
• الاستقرار على المدى الطويل: ≤0.2%FS/عام
• تحرك درجة الحرارة: ≤ 0.02٪FS/°C (منطقة 0 ≈ 70 °C)
• مستويات الانفجار: آمنة داخلياً ExiraIIC T6، مقاومة للنار Ext II C T5
• الحماية: IP67
• المعلمات الآمنة جوهريا:Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH

يحتوي جهاز إرسال مستوى الكابل والعصا على مجموعة متنوعة من الطرق الثابتة للتكيف مع ظروف الموقع المختلفة. عندما لا يمكن للموقع توفير مرافق العملية مثل M20 × 1.5 خيوط إناثية، يمكنك اختيار ثلاثة طرق للتركيب (التي يتم تثبيتها على الجدار، رف الأنابيب الأفقي ورف الأنابيب الرأسي، والتي تجعلك مفيد في التثبيت في الموقع.(مع الصور)

عند قياس الوسائط ذات الحركة الأكبر ، يمكن للمستخدم اختيار ربط الوزن من أجل منع جهاز الاستشعار من تشكيل اهتزاز عنيف ، والذي يمكن أن يلعب دور استقرار جهاز الاستشعار.يجب وضع الأشياء الثقيلة في قاع الحاوية عند إضافة الوزنحتى لا تكسري سلك جهاز الاستشعار

عندما تكون ظروف الموقع سيئة ، يجب على المستخدم استخدام درع المستشعر لحماية المستشعر لتجنب تلف الأجسام الغريبة أو التأثير على دقة القياس.

إذا كانت الحاويات ليست معدنية، ونحن بحاجة لوضع علبة جهاز الإرسال مع وصول الأسلاك إلى أسفل الحاوية عند استخدام جهاز إرسال مستوى KCF600 قضيب؛وإلا فإن القياس غير دقيق.

تم معايرة هذا المنتج في المصنع، ويحتاج إلى ضبط المجال يمكن أن تأخذ الطرق التالية:

الموقع الصفر ---- عندما يكون مستوى السائل في أدنى مكان، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس الوقت الإفراج، ومن ثم النقر على مفتاح "Z"،يتم ضبط التيار الخارجي تلقائيًا إلى 4mA.

الموقع - مليء ------ عندما مستوى السائل في أعلى مكان ، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس الوقت الإفراج ، ومن ثم "S"يتم ضبط التيار الخارجي تلقائيًا إلى 20mA.

عندما يكون مستوى السائل في الحد التالي، واستخدام مفك الشفرة بطيئة تدوير "Z" مقياس الطاقة، ومراقبة قراءات أمبيتر قريبة من 4mA

عندما يكون مستوى السائل في الحد العلوي، واستخدام مفك المسامير بطيئة تدوير "S" مقياس الطاقة ومراقبة قراءات أمبيلتر قريبة من 20mA

وتشغيله لمدة 2-3 مرات أكثر، حتى الصفر والمساحة كانت دقيقة 4mA و 20mA. بعد ضبط، تشديد غطاء جهاز الإرسال يجب أن يكون.

1. توفير المنتجات مع شهادة المنتج والدليل، والتي لديها رقم المنتج، والمعيارات التقنية، ورسم الحبال، وتاريخ التصنيع، يرجى التحقق لتجنب الخطأ.
2. يجب أن يكون التثبيت على أساس اتصال المنتج وأنواع الخيوط، تحقق من واجهة الموقع متسقة مع واجهة المنتج أم لا.انتبهوا إلى الختم، لا يمكن إضافة عزم الدوران مباشرة إلى غطاء جهاز الإرسال ويمكن إضافته فقط إلى واجهة جهاز الإرسال من ستة أطراف.
3. يجب أن يكون التوصيل وفقاً لتعليمات الشركة
4. هذا المنتج هو أداة تحويل طاقة دقيقة، يحظر تفكيك، الاصطدام، السقوط والرفض الصعب للعب.
5. جهاز الإرسال يعمل فوراً بعد تشغيل الكهرباء، لكن الإخراج يمكن أن يكون مستقراً بعد تسخينها لمدة 30 دقيقة.
6. الاستخدام غير الطبيعي، إغلاق الطاقة، التحقق، أو الاتصال قسمنا التقني مباشرة.7يجب أن يتم النقل والتخزين لإعادة التعبئة والتغليف الأصلي وتخزينها في مستودع بارد وجاف ومهواء.
7. يجب أن تكون عملية التثبيت حذرًا لتجنب كسر جلد سلك المستشعر.
8. عند تثبيت سلك الاستشعار، يجب أن تكون المسافة من جدار حمام السباحة 10 سم على الأقل فوقه، وإلا فإن القياس لن يكون دقيقا.
9. يجب أن يتم توجيه خط الترسيم لهيكل PTFE بأكمله ومستوى العصا مع وسائل القياس ؛ وإلا فإن القياس لن يكون دقيقا.
10. يجب أن يتخذ موقع التثبيت تدابير فعالة لحماية البرق.
11. يجب أن تكون أغطية أي جهاز إرسال من هذه السلسلة متأرجحة؛ يجب أن تكون مقاومة التأرجح أقل من 4Ω.
12. يجب أن يكون حاجز السلامة معتمداً على مقاومة الانفجار؛ يجب أن تتبع متطلبات تركيبه متطلبات التعليمات.
13. عندما يتم استخدام جهاز الإرسال في منطقة "0" إلى محولات الطاقة التي تعمل بالطاقة الحاجزية يجب أن تستوفي متطلبات GB3836.4-2000 رقم 8.1.

مقياس مستوى السوائل كايسيه هو منتج متعدد الاستخدامات يمكن استخدامه في العديد من السيناريوهات المختلفة. يستخدم عادة في صناعة السيارات لقياس مستوى الوقود في المركبات.يمكن استخدامه أيضًا في حلول تتبع GPS لمراقبة مستوى الوقود في مركبات الأسطول، والتي يمكن أن تساعد في تحسين كفاءة استهلاك الوقود وخفض التكاليف.

تطبيق آخر لهذا المنتج هو في صناعة النفط والغاز. يمكن استخدام مقياس مستوى السوائل Kacise كجهاز استشعار مستوى النفط السعة للكشف عن مستوى النفط في خزانات التخزين.هذا يمكن أن يساعد على منع إفراط أو عدم ملء الخزانات، والتي يمكن أن تؤدي إلى تسرب مكلف أو إغلاق.

وبالإضافة إلى ذلك، يمكن استخدام هذا المنتج في أنظمة الأتمتة والتحكم الصناعية.ويمكن استخدامه في مجموعة متنوعة من الصناعات مثل الكيميائية، الصيدلانية، والغذاء والمشروبات.

يحتوي مقياس مستوى السوائل Kacise على الحد الأدنى للكميات الطلبية من 2 ويتم تعبئتها في صناديق الكرتون. وقت التسليم هو 5 أيام عمل وتتطلب شروط الدفع 100٪ مقدما.الإشارة الخارجة هي 420mA،4 ~ 20mA مع اتصال HART/485 / CAN Bus Communication.

باختصار، مقياس مستوى السوائل كايسيه هو منتج عالي الجودة يقدم أداء دقيق وموثوق به.تنوعها يجعلها مناسبة للاستخدام في العديد من الصناعات والتطبيقات المختلفة، بما في ذلك جهاز استشعار مستوى الوقود المستخدم في حلول تتبع نظام تحديد المواقع (GPS) وكجهاز استشعار مستوى النفط السعة.

يأتي منتج مقياس مستوى السوائل لدينا مع الدعم التقني الشامل والخدمات لضمان الأداء الأمثل ورضا العملاء.فريقنا من الخبراء دائما على استعداد للمساعدة في التثبيتنحن أيضا نقدم التدريب والتوثيق لمساعدة المستخدمين على تشغيل المنتج بسهولة.نحن نقدم خدمات إصلاح واستبدال لأي مكونات معيبة أو تالفةهدفنا هو تزويد العملاء بحلول قياس مستوى السوائل موثوقة ودقيقة تلبي احتياجاتهم الفريدة.
