Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KWL801B

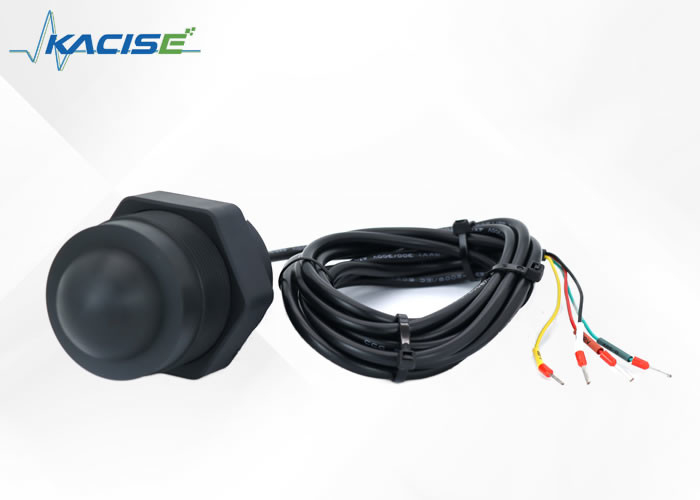

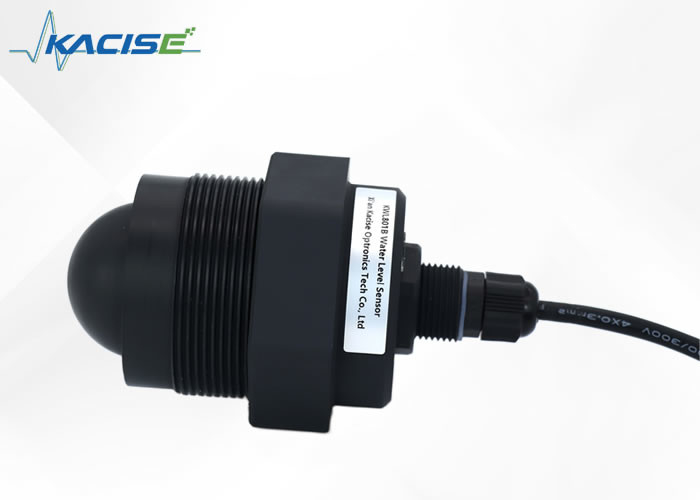

تم تصميم جهاز استشعار مستوى الرادار KWL801B-RS485 خصيصًا للامتثال للمواصفات القياسية الموضحة في المعيار الوطني DB50/T 826-2017 لمقاييس المستوى.تم تصميم المكون الأساسي للمستشعر مع مقاومة للماء IP68 مغلقة بالكامل، مما يضمن أنه مناسب للاستخدام في مجموعة من البيئات ويمكن أن تتحمل الأمطار الغزيرة وغيرها من الظروف البيئية القاسية.
إحدى المزايا الرئيسية لهذا المنتج هي قدراته الطويلة المدى.والتي تمثل ميزة كبيرة لقياس مستويات الخزانات الكبيرة أو الأوعيةعلاوة على ذلك، يحتوي جهاز الاستشعار على نقطة عمياء ضئيلة أقل من 6 سم، مما يسمح للمستخدمين بقياس مستوى السائل أو المادة التي يتم رصدها بدقة، حتى في الأماكن الضيقة.
ميزة رئيسية أخرى لجهاز استشعار مستوى الرادار KWL801B-RS485 هي دقة عالية.يحقق دقة متفوقة بالمقارنة مع أجهزة الاستشعار الأخرى في السوقهذا يجعلها خيار مثالي للصناعات التي تكون فيها الدقة والدقة حاسمة، مثل التصنيع أو المعالجة الكيميائية.
كما أنّه من السهل جداً تثبيت هذا المستشعر. إنه يأتي مع دعامة ثابتة تسمح بتثبيت سهل وآمن على الخزانات أو السفن.هذا يضمن أن يمكن تثبيت جهاز الاستشعار بسرعة وكفاءة، والتي يمكن أن توفر للشركات الوقت والمال.
| النموذج | KWL801B-RS485 |
| تواتر القياس | 80 غيغاهرتز |
| التواصل | RS485 |
| تواتر الحصول | ≥200ms/ قابلة للتكوين |
| تيار التشغيل | 12V / 14mA |
| دقة قياس المسافة | ± 2 ملم |
| بروتوكول الاتصال | بروتوكول Modbus/ النص |
| عرض شعاع الهوائي | ±2.75 درجة |
| فولتاج التزويد | 9 ~ 24 فولت |
| نطاق القياس |
0.2~40m 0.18 ~ 30m 0.1 ~ 15 / 20m 0.06~3/5/10m |
| تيار نبضات RF | 100mA / 20ms |
| رطوبة العمل | 0~95% |
| نوع الخيط | خيوط G / مخصصة |
| درجة حرارة العمل | -40~75 درجة مئوية |
| درجة مقاومة الماء | IP68 |
| الوزن الصافي | 0.6 كجم |

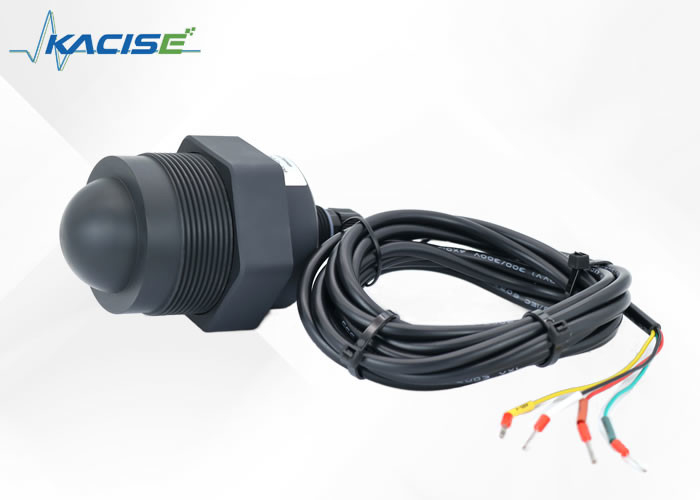

| الخط الأحمر | VCC (9 ~ 24V إمدادات الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | 485-أ |
| الخط الأخضر | 485-ب |

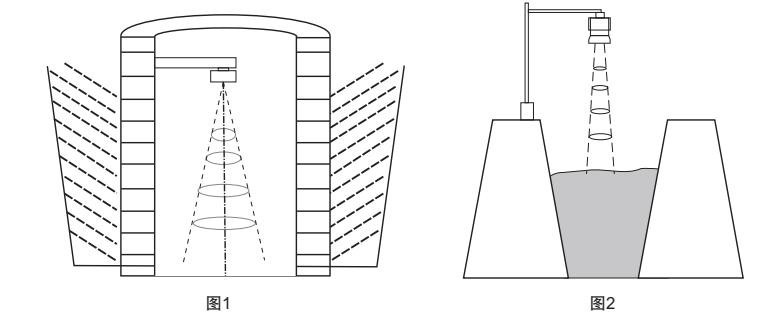

(1) تأكد من أن جهاز الاستشعار عمودي على سطح الوسط.
(2) تجنب شعاع الإرسال من إشعاع الأشياء التداخل وتوليد الصدى الكاذب.
انظر ما يلي لظروف العمل النموذجية:
يستند مبدأ عمل أجهزة استشعار مستوى الرادار إلى مفهوم انعكاس المجال الزمني (TDR).هذه أجهزة الاستشعار تعمل عن طريق إطلاق نبض كهرومغناطيسي يسافر على طول كابل أو مسباربسرعة الضوء
عندما تلتقي النبضة الكهرومغناطيسية بسطح الوسط المقاس الذي يتم رصده ، يتم انعكاس جزء من النبضة مرة أخرى نحو جهاز إرسال مقياس مستوى الرادار ،على نفس الطريق الذي سافر بهيتم بعد ذلك قياس الوقت الذي يستغرقه النبض للسفر في كلا الاتجاهين واستخدامه لحساب المسافة بين جهاز الإرسال وسطح الوسط المقاس.
بناءً على وقت الطيران للنبض، يمكن لمستشعر مستوى الرادار تحديد وتحديد ارتفاع المستوى الذي يتم رصده.ثم يتم إرسال هذه المعلومات إلى نظام المراقبة أو التحكم المتصل لتحليل واتخاذ القرارات على أساس متطلبات التطبيق المحددة.
يأتي منتج جهاز إرسال مستوى الرادار مع حزمة شاملة من الدعم التقني والخدمات لضمان الأداء الأمثل والموثوقية.فريقنا من الخبراء متاح لتقديم المساعدة في التثبيتكما نقدم خدمات صيانة منتظمة للحفاظ على أجهزتك تعمل بأفضل حال.نحن نقدم فرص التدريب لمساعدتك على الحصول على أقصى استفادة من جهاز إرسال مستوى الرادار الخاص بكاتصل بنا لمعرفة المزيد عن دعمنا التقني وخدماتنا
