Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KWL801B

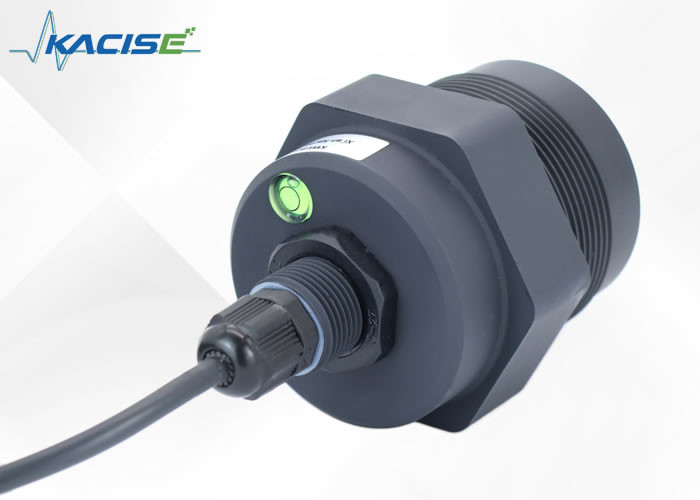

جهاز استشعار مستوى الرادار KWL801B-RS485 هو مقياس مستوى يتوافق مع المعايير المحددة الموضحة في المعيار الوطني DB50/T 826-2017. تم تصميم المكون الأساسي للمستشعر ليكون مغلقا بالكامل,مما يجعلها مقاومة للماء مع تصنيف IP68.
مع أقصى نطاق قياس يمتد إلى 40 متراً، يحتوي هذا المستشعر أيضاً على نقطة عمياء أقل من 6 سم.KWL801B-RS485 دقة عالية بسبب ترددها العالية وعرض النطاق الترددي الأوسع.
هذا المنتج يحتوي أيضا على دعامة ثابتة لسهولة التثبيت والإعداد.
| النموذج | KWL801B-RS485 |
| تواتر القياس | 80 غيغاهرتز |
| التواصل | RS485 |
| تواتر الحصول | ≥200ms/ قابلة للتكوين |
| تيار التشغيل | 12V / 14mA |
| دقة قياس المسافة | ± 2 ملم |
| بروتوكول الاتصال | بروتوكول Modbus/ النص |
| عرض شعاع الهوائي | ±2.75 درجة |
| فولتاج التزويد | 9 ~ 24 فولت |
| نطاق القياس |
0.2~40m 0.18 ~ 30m 0.1 ~ 15 / 20m 0.06~3/5/10m |
| تيار نبضات RF | 100mA / 20ms |
| رطوبة العمل | 0~95% |
| نوع الخيط | خيوط G / مخصصة |
| درجة حرارة العمل | -40~75 درجة مئوية |
| درجة مقاومة الماء | IP68 |
| الوزن الصافي | 0.6 كجم |

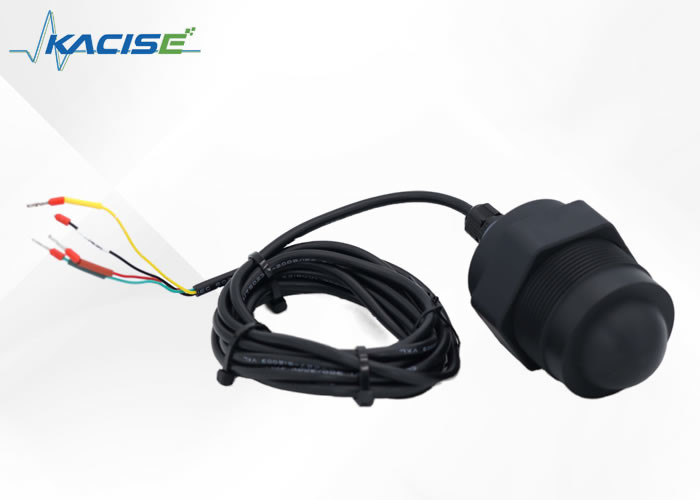

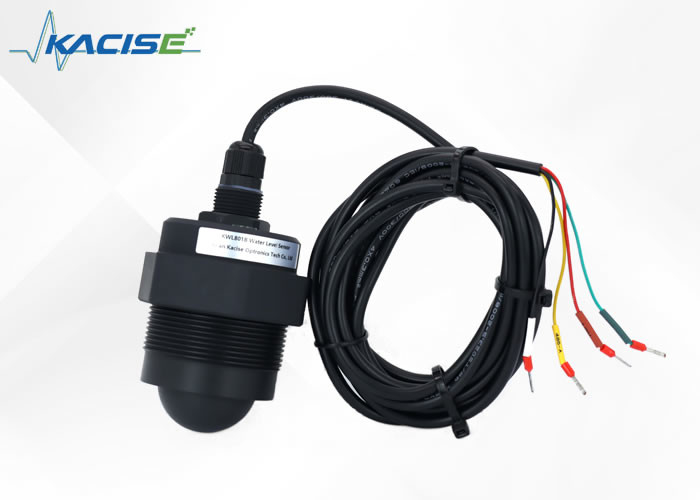

| الخط الأحمر | VCC (9 ~ 24V إمدادات الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | 485-أ |
| الخط الأخضر | 485-ب |
(1) تأكد من أن جهاز الاستشعار عمودي على سطح الوسط.
(2) تجنب شعاع الإرسال من إشعاع الأشياء التداخل وتوليد الصدى الكاذب.
انظر ما يلي لظروف العمل النموذجية:
يعمل مستشعر مستوى الرادار باستخدام مبدأ يعرف باسم انعكاس مجال الوقت (TDR). ينبعث المستشعر نبضة كهرومغناطيسية تنتقل عبر كابل أو مسبار بسرعة الضوء.عندما تصل هذه النبضات إلى سطح الوسط المقاس، يتم انعكاس جزء من النبض مرة أخرى إلى العداد، وخلق صدى يذهب إلى جهاز إرسال النبض من خلال نفس المسار.
الوقت الذي يستغرقه النبض للسفر بين جهاز الإرسال و سطح الوسط المقاس يتناسب بشكل مباشر مع المسافة بين الاثنين.يمكن حساب ارتفاع المستوى بدقة.
دقة أجهزة استشعار مستوى الرادار تعتمد في المقام الأول على جودة الإشارة المنبعثة من جهاز الإرسال،وكذلك موثوقية المكونات الإلكترونية المستخدمة في معالجة الإشارة المنعكسة.
يأتي منتج جهاز إرسال مستوى الرادار مع الدعم التقني الشامل والخدمات لضمان الأداء الأمثل ورضا العملاء.فريقنا من الفنيين والمهندسين ذوي الخبرة متاح لتقديم المساعدة في التثبيتنحن نقدم التدريبات والدعم في الموقع لمساعدة العملاء على الحصول على أقصى استفادة من منتجاتهم.نحن نقدم تحديثات البرمجيات والبرمجيات الثابتة الدورية لتحسين الوظائف ومعالجة أي مشاكل قد تنشأفريق خدمة العملاء لدينا متاح للرد على أي استفسارات أو مخاوف وتقديم حلول سريعة وفعالة.
