Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KWL801B

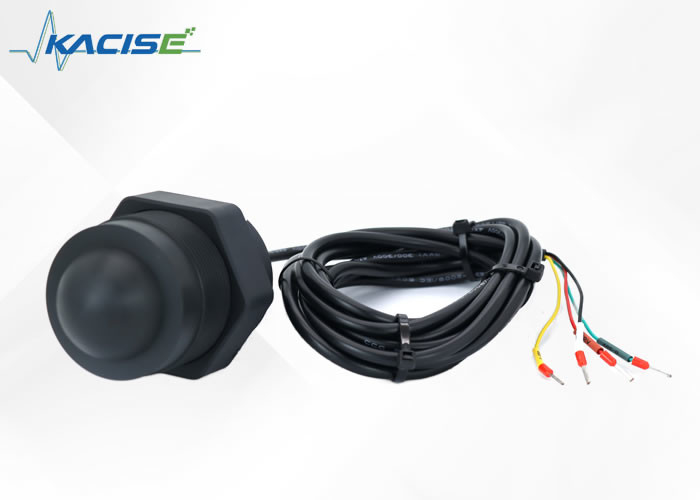

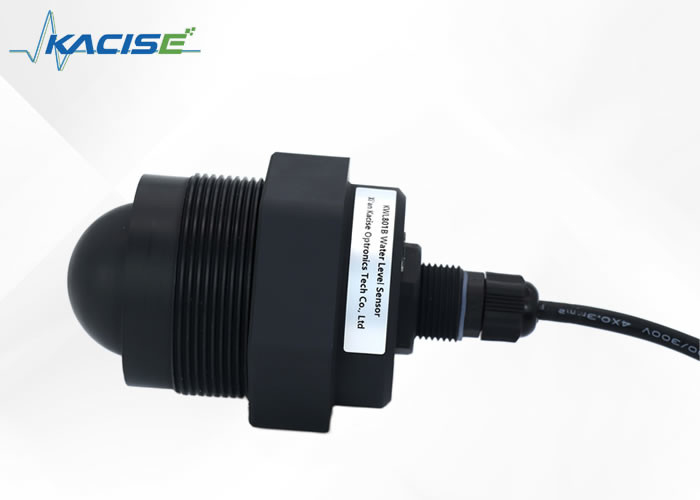

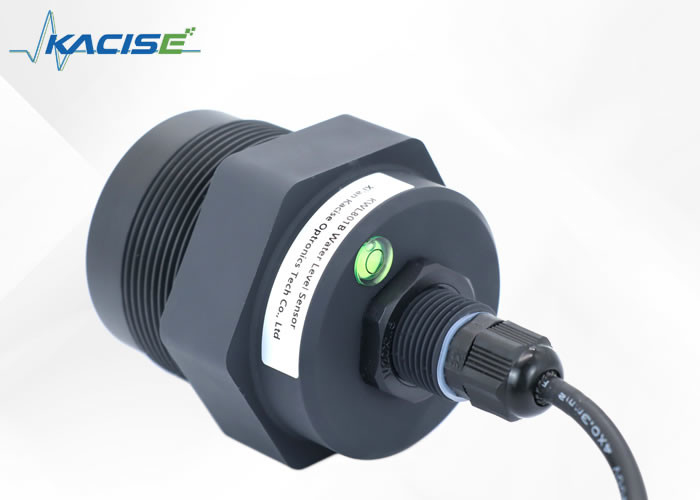

جهاز استشعار مستوى الرادار KWL801B-RS485 هو جهاز حديث يتوافق مع المعيار الوطني DB50/T 826-2017 لمقاييس المستوى.يستخدم مكونه الأساسي تصميمًا مقاومًا للماء IP68 مغلقًا بالكامللضمان أن المنتج يبقى آمن حتى في البيئات القاسية.
يمتد أقصى نطاق لقياس مستوى مستوى الرادار KWL801B-RS485 إلى 40 مترًا ، مع نقطة عمياء ضئيلة للغاية تقل عن 6 سم. يوفر المنتج دقة متفوقة ،بفضل ترددها العالية وعرض النطاق الترددي الأوسع.
هذا جهاز استشعار مستوى الرادار يحتوي على دعامة ثابتة للتركيب السريع والسهلولهذا صممنا طريقة تثبيت بسيطة.
| النموذج | KWL801B-RS485 |
| تواتر القياس | 80 غيغاهرتز |
| التواصل | RS485 |
| تواتر الحصول | ≥200ms/ قابلة للتكوين |
| تيار التشغيل | 12V / 14mA |
| دقة قياس المسافة | ± 2 ملم |
| بروتوكول الاتصال | بروتوكول Modbus/ النص |
| عرض شعاع الهوائي | ±2.75 درجة |
| فولتاج التزويد | 9 ~ 24 فولت |
| نطاق القياس |
0.2~40m 0.18 ~ 30m 0.1 ~ 15 / 20m 0.06~3/5/10m |
| تيار نبضات RF | 100mA / 20ms |
| رطوبة العمل | 0~95% |
| نوع الخيط | خيوط G / مخصصة |
| درجة حرارة العمل | -40~75 درجة مئوية |
| درجة مقاومة الماء | IP68 |
| الوزن الصافي | 0.6 كجم |
| الخط الأحمر | VCC (9 ~ 24V إمدادات الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | 485-أ |
| الخط الأخضر | 485-ب |
(1) تأكد من أن جهاز الاستشعار عمودي على سطح الوسط.
(2) تجنب شعاع الإرسال من إشعاع الأشياء التداخل وتوليد الصدى الكاذب.
انظر ما يلي لظروف العمل النموذجية:
جهاز استشعار مستوى الرادار هو جهاز يستخدم مبدأ انعكاس مجال الزمن (TDR) لقياس مستوى السوائل أو الصلبات بدقة.يستخدم المستشعر نبضة كهرومغناطيسية تنتشر على طول كابل أو مسبار بسرعة الضوء.
عندما تلتقي النبض بسطح الوسيط المقاس، يتم انعكاس جزء منه مرة أخرى إلى جهاز إرسال النبض على شكل صدى. ثم تسافر النبض مرة أخرى على نفس المسار الذي جاء منه.المسافة بين جهاز الإرسال وسطح الوسط المقاس متناسبة مباشرة مع وقت انتشار النبض.
باستخدام وقت الانتشار للنبض، يمكن لمقياس مستوى الرادار حساب ارتفاع الوسط الذي يتم قياسه.يتم تحقيق ذلك باستخدام الوقت اللازم للنبض للسفر من جهاز الإرسال إلى سطح الوسط المقاس والعودة مرة أخرى إلى جهاز الإرسال.
يأتي منتج جهاز إرسال مستوى الرادار مع مجموعة من الدعم التقني والخدمات لضمان الأداء الأمثل ورضا العملاء. تشمل هذه الخدمات:
1إرشادات التثبيت ودعم: يمكن لفريق الخبراء لدينا تقديم المساعدة في تثبيت جهاز إرسال مستوى الرادار لضمان إعداده بشكل صحيح وتشغيله بشكل صحيح.
2التدريب: نحن نقدم برامج تدريبية لمساعدة العملاء على التعرف على المنتج وميزاته، وكذلك كيفية حل أي مشاكل قد تنشأ.
3خدمات الصيانة والإصلاح: يمكن لفريقنا توفير خدمات الصيانة والإصلاح للحفاظ على جهاز إرسال مستوى الرادار في حالة ممتازة وتوسيع عمرها.
4الدعم الفني: فريق الدعم الفني لدينا متاح للإجابة على أي أسئلة أو مخاوف قد يكون لدى العملاء حول المنتج، بما في ذلك حل المشكلات وتشخيصها.
5خدمات المعايرة: نحن نقدم خدمات المعايرة لضمان دقة قياسات جهاز إرسال مستوى الرادار.
بشكل عام،هدفنا هو توفير الدعم الفني الشامل والخدمات لمساعدة عملائنا على الحصول على أقصى استفادة من منتجات جهاز إرسال مستوى الرادار وضمان رضاهم من شرائهم.
