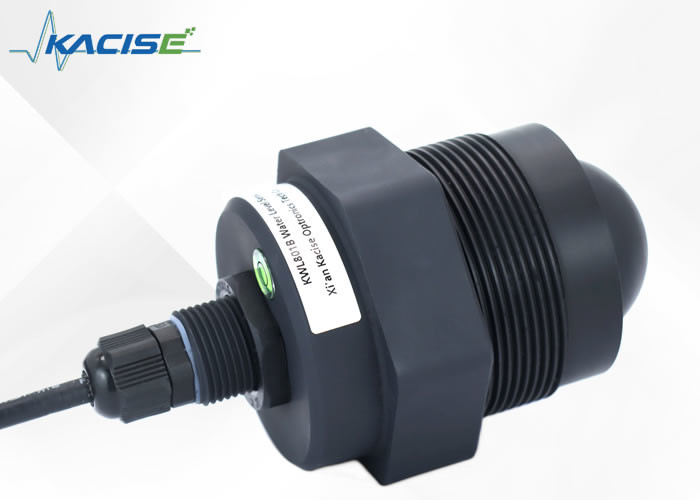

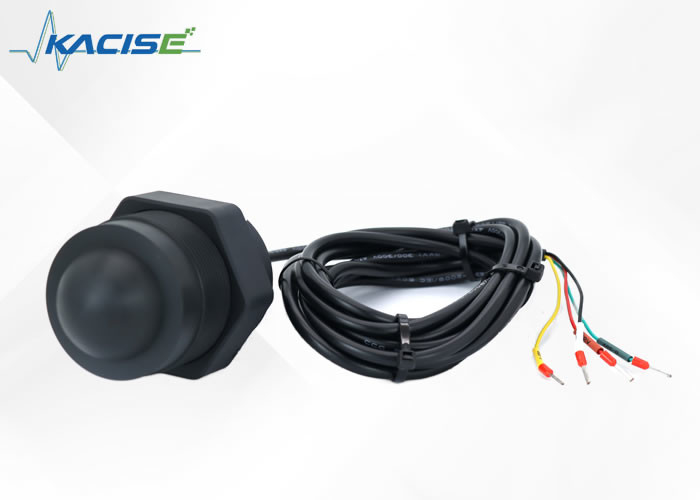

جهاز إرسال مستوى الرادار مع RS485 الاتصالات IP68 مقاومة للمياه لمدى القياس 0.1-15/20m

يتماشى مستشعر مستوى الرادار KWL801B-RS485 مع المواصفات القياسية الموضحة في المعيار الوطني DB50/T 826-2017 لمقاييس المستوى.مكونها الأساسي مصمم مع IP68 معالجة للماء مغلقة بالكامل.

يمتد أقصى نطاق قياس للمنتج إلى 40 مترًا ، مع الحد الأدنى من النقطة العمياء التي تقل عن 6 سم.

بسبب ترددها العالية وعرض النطاق الترددي الأوسع ، فإنه يحقق دقة متفوقة. بالإضافة إلى ذلك ، يتضمن المنتج دعامة ثابتة للتثبيت.

يعتمد مستشعر مستوى الرادار على مبدأ انعكاس المجال الزمني (TDR). تنتشر النبضة الكهرومغناطيسية على طول الكابل أو المسبار بسرعة الضوء.عندما يلتقي بسطح الوسط المقاس، يتم انعكاس جزء من نبض مقياس مستوى الرادار لتشكيل صدى يعود إلى جهاز إرسال النبض على نفس المسار ،والمسافة بين جهاز الإرسال وسطح الوسط المقاس هي متناسبة مباشرة مع وقت انتشار النبض، وبالتالي يتم حساب ارتفاع المستوى.

• تستند إلى شريحة CMOS ذات الموجات المليمترية
• بنية RF أكثر تكثيفًا
• نسبة أعلى من الإشارة إلى الضوضاء
• منطقة ميتة أصغر
• عرض النطاق الترددي للعمل 5GHz
• دقة قياس أعلى ودقة قياس
• تأثير أقل من التداخل في بيئة التثبيت
• أكثر ملاءمة من تركيب
• التصميم الحديث للهوائيات المسطحة المدمجة

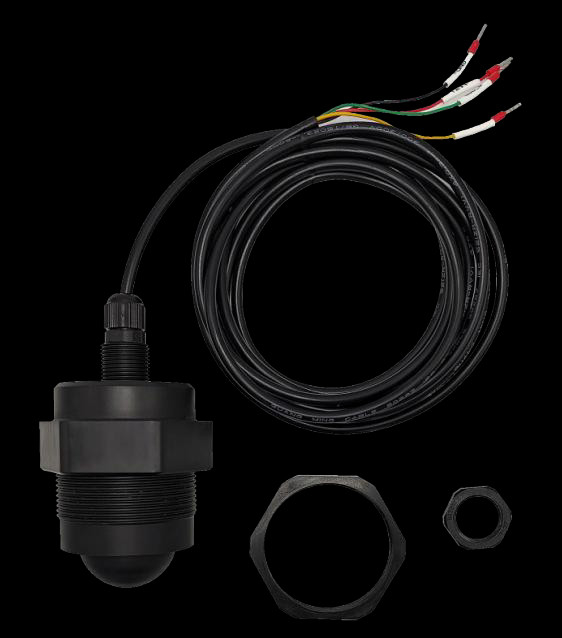

1. أخرج جهاز الاستشعار من صندوق التعبئة، تحقق بعناية من قائمة التعبئة وفقًا لدليل التعليمات، وتحقق مما إذا كانت ملحقات المعدات كاملة.
2. اقرأي بعناية دليل تعليمات المنتج وشهادة المنتج.
3. تحقق مما إذا كان هناك أي تلف في مظهر الجهاز، وخاصة ما إذا كانت الوحدة الرئيسية سليمة، وحرص على وضع الوحدة الرئيسية بشكل صحيح لمنعها من الإطاحة.

الرجاء التحقق قبل تركيب جهاز الاستشعار على النحو التالي:

1. ما إذا كانت هناك أشجار أو حطام آخر فوق الوسط في موقع التثبيت.
2. ما إذا كان مؤخرة التثبيت مثبتة أفقياً.
3. عندما لا يمكن تثبيت دعامة التثبيت أفقيًا ، تحتاج إلى ضبط الدعم وفقًا للتدرج على سطح المستشعر للتأكد من أن المستشعر في وضع أفقي.

1. تأكد من أن جهاز الاستشعار عمودي على سطح الوسط.
2. تجنب أشعة الإرسال من إشعاع كائنات التداخل وتوليد صدى كاذب.

انظر ما يلي لظروف العمل النموذجية:

تأكد من أن جهاز قياس مستوى الرادار مثبت عموديًا على السطح المتوسط.

الميل سوف يضعف نطاق الإشارة المستلمة ويؤثر على النطاق الطبيعي.

انتباه

حاول أن تبقي جهاز الاستشعار ثابتًا لتجنب الارتعاش أثناء التثبيت ، وابقِ البيئة المحيطة مفتوحة قدر الإمكان.

1. المسافة بين جهاز الاستشعار وسطح الوسيط أعلى من 30 سم لضمان أن الوجه الأمامي للمستشعر (الهوائي) عمودي على وسيلة القياس.
2. المسافة بين جهاز الاستشعار وحافة الخزان وحافة البركة وحافة سد النهر وحافة البركة أكبر من 0.5 متر.
3. حدد موقع سطح المياه مع التقلبات الصغيرة لتثبيت الوحدة (حاول عدم تثبيت في منفذ حقن المياه والمخرج وغيرها من سطح المياه مع التقلبات الكبيرة،كلما زادت تقلبات سطح الماء، كلما كان دقة القياس أسوأ)
