جهاز استشعار MEMS الجيرسكوب عالي الدقة مع 50ug استقرار صفر التحيز وعرض النطاق الترددي الواسع 250 هرتز لقياس الثبات

جهاز KSIMU03D هو أداة قياس جدرانية متطورة مصممة للملاحة الدقيقة والتحكم والقياس الديناميكي للأسلحةوأدائها الاستثنائي يجعلها الخيار المفضل في هذه الصناعة.

سلسلة منتجات KSIMU03D تفتخر بأجهزة تجارية MEMS كاملة. يتم شراء مصدر الطاقة و ADC والمعالج وشريحة الواجهة بشكل منفصل لتحسين الأداء.الجودة الشاملة للمنتج تلبي المعيار المشتركلضمان نتائج موثوقة ومتسقة.

يتكون جهاز KSIMU03D من جهاز تحريك ثلاثي المحور، ومقياس تسارع ثلاثي المحور، ومستشعر درجة الحرارة، ولوحة معالجة الإشارة، وهيكل وبرمجيات ضرورية.تم تصميم الجهاز لقياس معدل الزاوية ثلاثي المحور، التسارع ثلاثي المحور، وتراجع وزاوية التدحرج من الناقل.

الجهاز مجهز بمنفذ RS-422 المتسلسل الذي يتواصل وفق بروتوكول الاتصال التقليدي. بالإضافة إلى ذلك، يخرج الجهاز بيانات تعويض الأخطاء،والتي تشمل تعويض درجة الحرارة، تعويض زاوية عدم المواءمة في التثبيت، التعويض غير الخطي، وهلم جرا. يتم تضمين بيانات الجيروسكوب، ومقياس التسارع، و زاوية التدحرج جميعها في المخرج.

• مجموعة واسعة من درجات حرارة التشغيل
• عرض النطاق الترددي العريض
• حجم صغير
• بدء سريع
• دقة عالية
• موثوقية عالية وقوة عالية
• قياس دقيق في بيئة قاسية

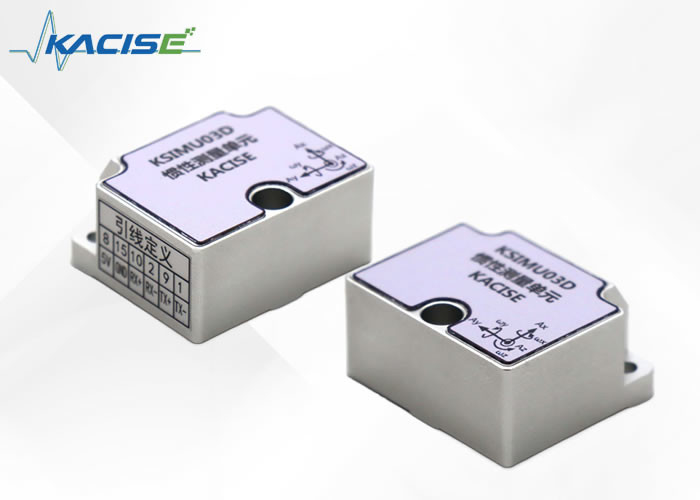

وحدة الكفاءة KSIMU03D تظهر في الشكل 4

الشكل 4 مظهر الوحدة الداخلية

يتم تثبيت KSIMU03D مع ثلاثة Φ4.4 من خلال الثقوب وثلاثة المسامير M4 (غسالة الربيع وغسالة مسطحة). عندما يتم تثبيت المرفق،يجب أن يتم إغلاق القابس مع المقبس ويجب إثبات الكابليوصى بأن تكون مسطحة و عمودية سطح التثبيت بالنسبة لطائرة القاعدة لا تزيد عن 0.02mm ، لا تزيد عن 0.04mm ، ولا تزيد عن 0.8μm من خشونة السطح.

قاعدة اليد اليمنى 1

يحتوي MEMS IMU على ثلاثة أنظمة إحداثيات محورية فضائية ، وهي X و Y و Z. يشير محور X إلى اتجاه واجهة الاتصال الكهربائي ،يشير محور Y إلى الجانب الأيسر من الوحدة الداخلية، و يشير محور Z إلى السطح العلوي لوحدة IMU ، كما هو موضح في الشكل 1.

الشكل 1 الإحداثيات المكانية لـ IMU

يجب أن يتطابق تركيب الوحدة الداخلية مع محور نظام الإحداثيات، وإلا فإن بيانات السرعة الزاوية المقاسة ليست دقيقة.يمكنك بسرعة تعيين وتحديد محور نظام الإحداثياتامد يدك اليمنى و امد إبهامك و إبهامك الإشارى و إبهامك الوسطى على التوالي الإبهام يشير فى اتجاه المحور X و إبهامك الإشارى يشير فى اتجاه المحور Yوالإصبع الأوسط يشير في اتجاه المحور zكما هو مبين في الشكل 2.

الشكل 2 مبدأ 1 من قاعدة اليد اليمنى

قاعدة اليد اليمنى 2

الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهازيمكن تحديد اتجاه السرعة الزاوية لدوران المحور بسرعة. تمدد اليد اليمنى وفتح الإبهام. اتجاه الإبهام هو الاتجاه المحوري، واتجاه الأصابع الأربعة الأخرى هو اتجاه دوران المحوري للإبهام،كما هو مبين في الشكل 3.

الشكل 3 مبدأ 2 من قاعدة اليد اليمنى

تعريف المسار الزاوية، الزاوية الملتوية زاوية التدحرج

تعريف زاوية الشق: أخذ محور X كمحور الدوران، في اتجاه عكس عقارب الساعة هو إيجابي، الأفقي هو الصفر، والمدى هو [-90o، 90o].

تعريف زاوية التدحرج: أخذ محور Y كمحور الدوران ، في الاتجاه المعاكس للساعة هو إيجابي ، الأفقي هو صفر ، والمدى هو [-180o ، 180o].

تعريف زاوية المسار: أخذ محور Z على أنه محور الدوران، في الاتجاه المعاكس لساعة الساعة هو إيجابي، الشمال هو الصفر، والمدى هو [-180o، 180o].

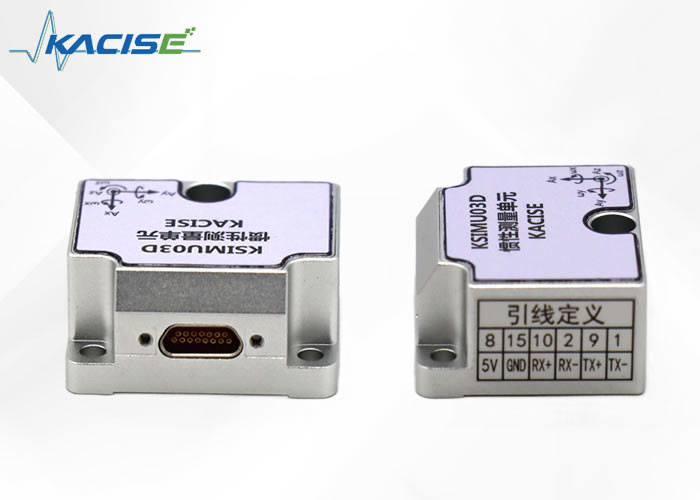

نموذج المرفق الكهربائي لـ KSIMU03D هو J30JE-15ZKN-J ، ونموذج المرفق المقابلة هو J30J-15TJ. يتم عرض التوزيع المحدد للاتصال في الجدول أدناه.

بروتوكول الاتصال

واجهة الاتصال هي RS422 ، مع 8 بتات بيانات ، 1 بت بداية ، 1 بت توقف ، وبدون التحقق ؛ البايت العالي هو الأول والبايت المنخفض هو الأخير. معدل البود الافتراضي عند تشغيل هو 460800 ،وتردد تحديث البيانات هو 500 هرتز.

أمر الإعداد

1 إعداد الإعداد

أوقف الخروج

*0RM=D (أدخل)

بدء الإخراج

*0RM=U (أدخل)

2 حدد معدل البود

*BAUD=1 (أدخل) حدد معدل البود إلى 115200

*BAUD=2 (أدخل) حدد معدل البود إلى 230400

*BAUD=3 (أدخل) حدد معدل البود إلى 460800

*BAUD=4 (أدخل) حدد معدل البود إلى 921600

3 تعدد الخروج المحدد

*FREQ=1 (أدخل) حدد تردد الخروج إلى 100 هرتز

*FREQ=2 (إدخال) تعيين تردد الخروج إلى 125 هرتز

*FREQ=3 (إدخال) تعيين تردد الخروج إلى 250 هرتز

*FREQ=4 (إدخال) تعيين تردد الخروج إلى 500 هرتز

الإلكترونيات في السيارات تشير إلى الأنظمة الإلكترونية المستخدمة في المركبات لتعزيز وظائفها وأدائها. تشمل هذه الأنظمة وحدات التحكم الإلكترونية (ECU) ، وأجهزة الاستشعار، والجهاز التشغيلي،وأجهزة الاتصال التي تعمل معا لتنظيم جوانب مختلفة من تشغيل المركبة.

إن أنظمة توجيه الطائرات والتحكم لها أهمية حاسمة في التشغيل الآمن للطائرات. تستخدم هذه الأنظمة تقنيات متقدمة مثل نظام تحديد المواقع، الطيار الآلي،وأنظمة إدارة الطيران لمساعدة الطيارين على التنقل، الحفاظ على الارتفاع وسرعة الهواء، والهبوط بأمان.

نظام مرجعية الموقف هو عنصر رئيسي في توجيه الطائرة والتحكم بها. فإنه يوفر معلومات دقيقة عن اتجاه الطائرة في الفضاء،والتي هي ضرورية للحفاظ على رحلة مستقرة والتنقل بدقة.

يستخدم استقرار المنصة في مجموعة متنوعة من التطبيقات، بما في ذلك الكاميرات والتلسكوبات وأنظمة الرادار.وأنظمة التحكم للحفاظ على منصة ثابتة وتشير في الاتجاه المطلوب، حتى في وجود اضطرابات خارجية.

تستخدم أنظمة استقرار الروبوتات والهوائيات للحفاظ على هذه الأجهزة ثابتة وموجّهة في الاتجاه الصحيح.يستخدمون أجهزة استشعار متطورة و خوارزميات تحكم للكشف عن القوى الخارجية و التعويض عن الضوضاءلضمان أداء دقيق وموثوق به.
