مقياس تدفق دوبلر بالموجات فوق الصوتية من 4-20mA مع اتصال مستشعرات متعددة القنوات وحماية IP68

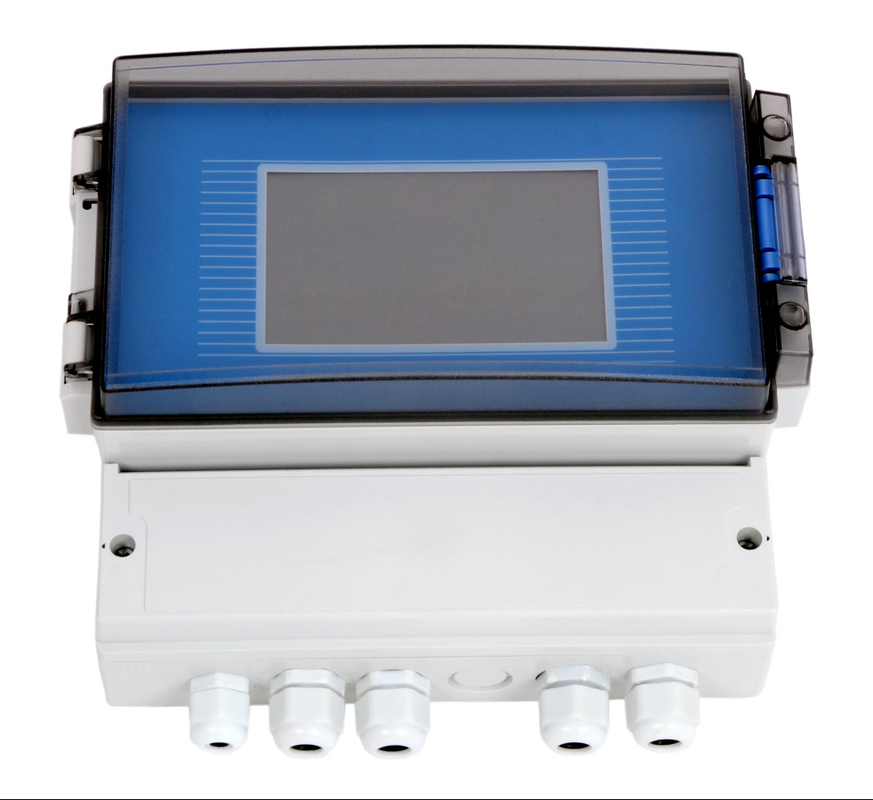

يمكن توصيل مضيف العرض عبر الإنترنت بمقياس تدفق دوبلر واحد أو متعدد، ويمكن توصيله بأجهزة استشعار جودة المياه، المستخدمة لعرض القيم المقاسة، وتسجيل البيانات التاريخية، ورسم الصور، وتعيين المعلمات، وتيار اتصال الإخراج، واتصال RS485 الخارجي والتحكم في إخراج التتابع.

1. عرض عبر الإنترنت للتدفق والسرعة ومستوى المياه
2. يمكن تخصيص معلمات جودة المياه
3. دعم إمدادات الطاقة AC و DC
4. يدعم تيار 4-20 مللي أمبير
5. اتصال استشعار متعدد القنوات
6. علبة قياسية، مثبتة على الحائط أو مثبتة على سكة DIN35

يقيس المنتج معدل التدفق وفقًا لمبدأ تأثير دوبلر بالموجات فوق الصوتية، ويمكنه قياس مستوى الماء ودرجة الحرارة من خلال مستشعر الضغط. يعتمد الغلاف على بلاستيك PVC، والذي يمكنه مقاومة الماء والإغلاق بشكل فعال.

• يتم استخدام بروتوكول اتصالات Modbus وحافلة RS485 للتواصل مع الكمبيوتر المحمول.

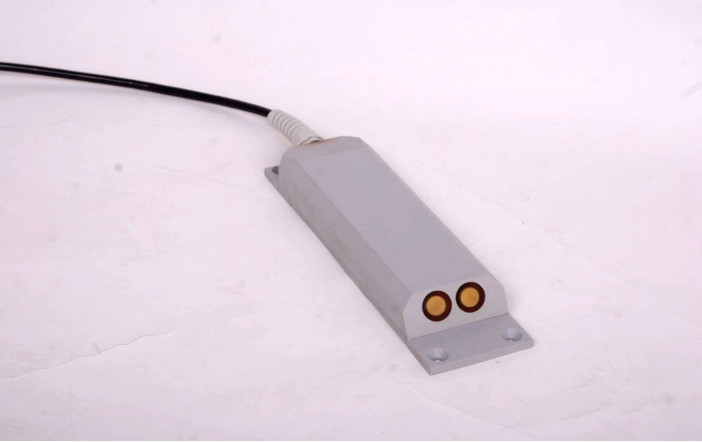

• جهاز الاستشعار تحت الماء سهل التركيب. مع جهاز ثابت بقاعدة معدنية، سهل التركيب.
• جميع المعدات تعتمد التصميم الإلكتروني، وإمدادات الطاقة واسعة الجهد، وانخفاض استهلاك الطاقة، ولا توجد أجزاء ميكانيكية. يتميز بمزايا القياس الدقيق والثبات والموثوقية العالية والمقاومة القوية للتدخل.
• مجموعة واسعة من التطبيقات. يمكن تطبيقه في بيئات مائية مختلفة من المياه النقية إلى مياه النهر الأصفر.

مبدأ مقياس الجريان دوبلر: عندما يقوم مصدر الموجات فوق الصوتية والمراقب بحركة نسبية، فإن التردد الذي يستقبله المراقب سيكون مختلفًا عن تردد مصدر الموجات فوق الصوتية. لذلك، فإن الجزيئات الصغيرة والفقاعات التي تتحرك مع الماء بالنسبة لمحول الطاقة بالموجات فوق الصوتية ستغير أيضًا تردد استقبال محول الطاقة، وتزداد مع زيادة سرعة حركة التعليق في الماء. وبالتالي، يتم قياس تحول تردد دوبلر، وقياس سرعة تدفق الماء عند نقطة مقياس تيار دوبلر. ويتم ضرب ذلك في مساحة المقطع العرضي للقناة للحصول على معلومات التدفق.

نظرًا لأن قياس تدفق الدوبلر يستخدم سرعة انتشار الصوت في الماء، وترتبط سرعة انتشار الصوت في الماء ارتباطًا وثيقًا بدرجة حرارة الماء، فإن الجهاز يحتوي على مستشعر درجة حرارة مدمج لقياس درجة الحرارة، ومن ثم تصحيح سرعة الصوت.

يستخدم قياس عمق المستوى مستشعر الضغط لقياس المسافة بين موضع مستشعر سرعة التدفق ومستوى السائل.

• أنواع القياس: السرعة النقطية، مستوى السائل، درجة الحرارة، معدل التدفق
• فئة الحماية: IP68
• طريقة القياس: اونلاين
• مبدأ القياس: طريقة الدوبلر الصوتي، طريقة منطقة السرعة
• إمدادات الطاقة: البطارية، الطاقة الشمسية، الطاقة الرئيسية
• إشارة الإخراج: مودبوس RS485
• محتوى إشارة الخرج: سرعة النقطة، التدفق الفوري، التدفق التراكمي، مستوى الماء، درجة الحرارة
• إشارة الخرج (مصدر طاقة خارجي): 4 ~ 20 مللي أمبير
• 4 ~ 20mA محتوى إشارة الإخراج: تدفق فوري
• متطلبات الرقم الهيدروجيني السائل: الرقم الهيدروجيني 6 ~ 8
• متطلبات ضغط السائل: 1 جو قياسي تحت البيئة الطبيعية
• استهلاك طاقة التشغيل المستمر: 12V*65mA=12V*0.065A≈0.8W
