اسم العلامة التجارية:
Kacise
Model Number:
KDP100
فيديو
يقيس المنتج معدل التدفق وفقًا لمبدأ تأثير دوبلر بالموجات فوق الصوتية، ويمكنه قياس مستوى الماء ودرجة الحرارة من خلال مستشعر الضغط. يعتمد الغلاف على بلاستيك PVC، والذي يمكنه مقاومة الماء والإغلاق بشكل فعال.

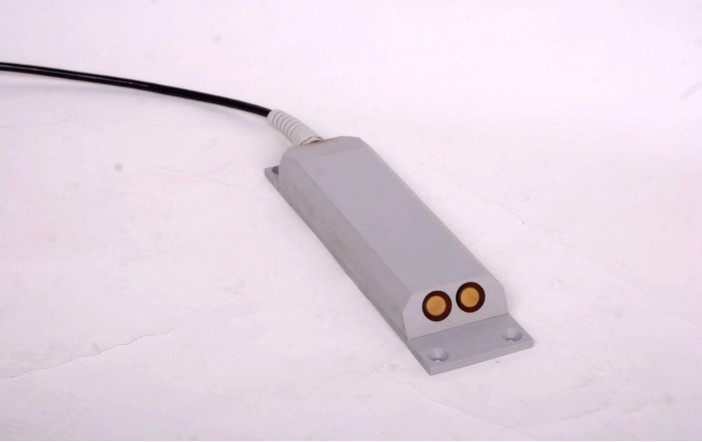

الشكل 1: مستشعر دوبلر
مبدأ مقياس الجريان دوبلر: عندما يقوم مصدر الموجات فوق الصوتية والمراقب بحركة نسبية، فإن التردد الذي يستقبله المراقب سيكون مختلفًا عن تردد مصدر الموجات فوق الصوتية. لذلك، فإن الجزيئات الصغيرة والفقاعات التي تتحرك مع الماء بالنسبة لمحول الطاقة بالموجات فوق الصوتية ستغير أيضًا تردد استقبال محول الطاقة، وتزداد مع زيادة سرعة حركة التعليق في الماء. وبالتالي، يتم قياس تحول تردد دوبلر، وقياس سرعة تدفق الماء عند نقطة مقياس تيار دوبلر. ويتم ضرب ذلك في مساحة المقطع العرضي للقناة للحصول على معلومات التدفق.
نظرًا لأن قياس تدفق الدوبلر يستخدم سرعة انتشار الصوت في الماء، وترتبط سرعة انتشار الصوت في الماء ارتباطًا وثيقًا بدرجة حرارة الماء، فإن الجهاز يحتوي على مستشعر درجة حرارة مدمج لقياس درجة الحرارة، ومن ثم تصحيح سرعة الصوت.
يستخدم قياس عمق المستوى مستشعر الضغط لقياس المسافة بين موضع مستشعر سرعة التدفق ومستوى السائل.
| المتغير المقاس | المعلمة | دقة |
|
نطاق سرعة التدفق (آنسة) |
0.021 م/ث ~ 6.00 م/ث (~ 12 م / ثقابل للتخصيص) |
±1.0%±1 سم/ثانية |
|
نطاق قياس درجة حرارة الماء (درجة مئوية) |
-10 درجة مئوية ~ 60 درجة مئوية | ±1(°C) |
| نطاق قياس مستوى السائل (م) |
0.05 م ~ 10 م (~100 متر قابلة للتخصيص) |
0.5%±0.5 سم |
| نطاق التدفق الفوري | 1 لتر/ثانية~99.99 متر مكعب/ثانية | |
| التدفق التراكمي | 0.1 م ³ ~ 999999 م ³ |
| محتوى | المعلمة | حالة |
| جهد العمل (الخامس) | 7.2 فولت ~ 24 فولت | العاصمة |
| استهلاك الطاقة (مللي أمبير) | ≥65mA (لحظة الإطلاق) | مصدر طاقة 12 فولت |
| عمق التشغيل (م) | 0.1 م ~ 10 م | |
|
دورة تحديث البيانات (ق) |
6 ثانية ~ 60 ثانية |
