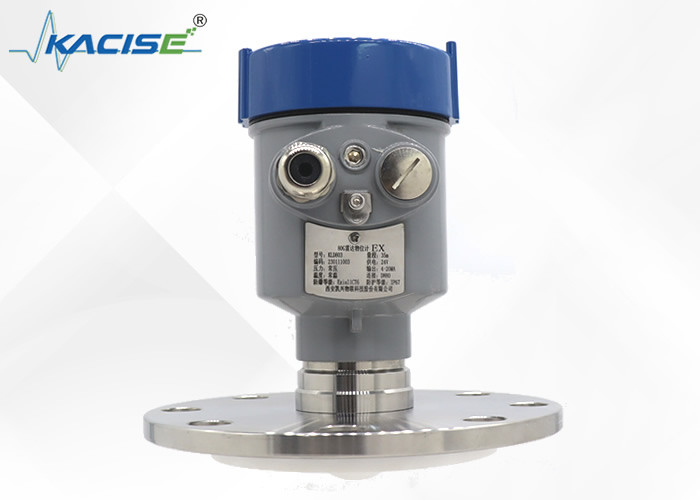

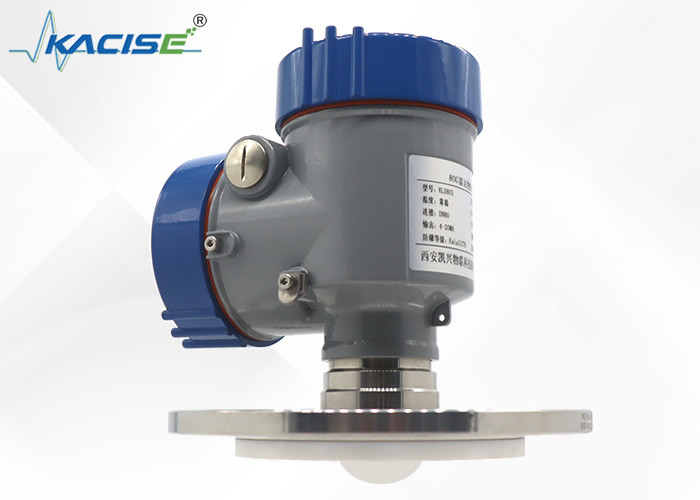

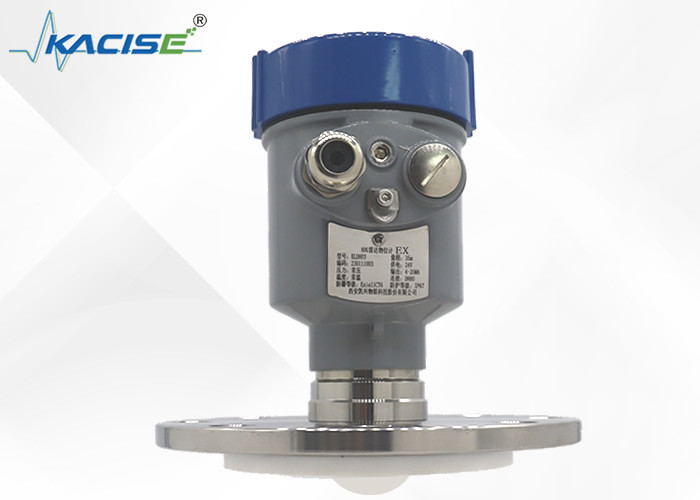

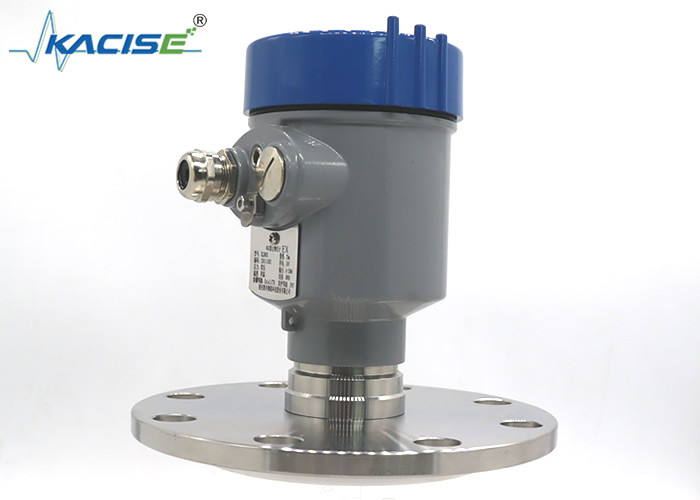

مقياس مستوى رادار مضاد للتآكل KLD803 PTFE مع بقعة عمياء صغيرة وتردد 80GHz لقياس مستوى دقيق

يعد مقياس مستوى الرادار المضاد للتآكل KLD803 PTFE جهازًا متطورًا مصممًا لتلبية متطلبات قياس المستوى الأكثر تطلبًا. لقد تم تصميمه باستخدام مادة PTFE، والتي تمنحه خصائص رائعة مضادة للتآكل. يتيح ذلك استخدام المقياس في البيئات القاسية والمسببة للتآكل مثل صهاريج تخزين المواد الكيميائية، ومرافق معالجة مياه الصرف الصحي، ومحطات المعالجة الصناعية حيث تتحلل المواد التقليدية بسرعة.

إحدى الميزات الرائعة لمقياس مستوى الرادار هذا هي النقطة العمياء الصغيرة. وهذا يعني أنه يمكن أن يوفر قياسات دقيقة وموثوقة للغاية حتى في الأشكال الهندسية المعقدة للخزان أو عند التعامل مع المواد التي لها ثوابت عازلة مختلفة. تعمل النقطة العمياء الصغيرة على تقليل الأخطاء وتضمن قدرة المقياس على اكتشاف مستوى السائل أو الصلب بدقة. إنه سهل التثبيت والتكوين، مما يسمح بالتكامل السلس مع أنظمة التحكم في العمليات الحالية، مما يوفر بيانات على المستوى الحقيقي في الوقت الفعلي تعتبر ضرورية للتشغيل الفعال وإدارة المخزون.

1. قياس مستمر ودقيق
   نظرًا لخصائص القياس الخاصة بمقياس مستوى الرادار، فإنه لن يتأثر بالبيئة، وله نطاق واسع من التطبيقات. إنه قياس غير متصل، ولا يتصل بسطح الوسط، ويمكنه قياس الوسائط المختلفة بدقة وسرعة. لا يتأثر المسبار بدرجة الحرارة والضغط والغاز وما إلى ذلك.

2. لديها وظيفة قمع صدى التدخل
   يمكن إخماد أصداء التداخل الناتجة عن الوصلات وضوضاء التغذية أو التفريغ ضمن نطاق شعاع مقياس مستوى الرادار تلقائيًا عن طريق التحكم المنطقي الغامض الداخلي.

3. توفير الطاقة بشكل دقيق وآمن
   يمكن لمقياس مستوى الرادار القياس تحت الفراغ والضغط، وهو دقيق وآمن. يمكن أن يكون دون أي قيود، ينطبق على مناسبات مختلفة. الخصائص الكيميائية والميكانيكية للمواد المستخدمة في مقياس مستوى الرادار مستقرة تمامًا، ويمكن إعادة تدوير المواد، وهو أمر صديق للبيئة للغاية.

4. لا صيانة وتشغيل قوي
   بدون إزعاج تقريبًا، بدون اتصال مباشر مع وسط القياس، يمكن استخدامه في جميع أنواع المناسبات تقريبًا، مثل قياس الفراغ، قياس مستوى السائل أو قياس مستوى المادة، إلخ. نظرًا لاستخدام المواد المتقدمة، فهو متين للظروف الكيميائية والفيزيائية المعقدة للغاية، ويمكنه توفير إشارات مستوى تناظرية أو رقمية دقيقة وقابلة للتشغيل ومستقرة على المدى الطويل.

5. سهولة الصيانة والتشغيل البسيط
   يحتوي مقياس مستوى الرادار على وظائف إنذار للخطأ والتشخيص الذاتي. قم بتحليل الخطأ وفقًا لرمز الخطأ الذي تطالب به وحدة عرض التشغيل، وتحديد الخطأ في الوقت المناسب وإزالته، مما يجعل الصيانة والمعايرة أكثر ملاءمة ودقة، ويضمن التشغيل الطبيعي للأداة.

6. مجموعة واسعة من التطبيقات، يمكنها قياس جميع الوسائط تقريبًا
   من شكل جسم الخزان، يمكن لمقياس مستوى الرادار قياس مستوى السائل في الخزانات الكروية، والخزانات الأفقية، والخزانات الأسطوانية، والخزانات المخروطية الأسطوانية، وما إلى ذلك؛ من خلال وظيفة الخزان، يمكنه قياس مستوى السائل في صهاريج التخزين والخزانات العازلة. وأنابيب الميكروويف، وأنابيب الالتفافية لقياس مستوى السائل؛ من الوسط المقاس، يمكنه قياس السائل والجزيئات والطين وما إلى ذلك.

الوحدة بالملم:

تركيب شفة
عند استخدام تركيب الحافة، الحد الأدنى للمسافة بين الجهاز والخزان
يجب أن يكون الجدار 200 ملم.
① مستوى المسند
② مركز السفينة أو محور التماثل

تركيب الرفع

موجة الرادار هي شكل خاص من الموجات الكهرومغناطيسية. يستخدم مقياس مستوى الرادار الأداء الخاص للموجة الكهرومغناطيسية للكشف عن مستوى المادة. يمكن للموجات الكهرومغناطيسية اختراق مصادر التداخل مثل البخار الفضائي والغبار، وتنعكس بسهولة عند مواجهة العوائق. كلما كانت موصلية الوسط المقاس أفضل أو كلما زاد ثابت العزل الكهربائي، كان تأثير انعكاس إشارة الصدى أفضل.

كلما زاد تردد موجة الرادار، قلت زاوية الإطلاق، وزادت الطاقة (التدفق المغناطيسي أو شدة المجال) لكل وحدة مساحة، وقل توهين الموجة، وكان تأثير القياس لمقياس مستوى الرادار أفضل.

المشاكل التي يجب الانتباه إليها عند التثبيت
(1) عند قياس المواد السائلة، يكون محور المستشعر عموديًا على سطح الوسط؛ عند قياس المواد الصلبة، يجب أن يميل المستشعر بزاوية معينة لأن الوسط الصلب له زاوية كومة.
(2) تجنب منفذ التغذية لتجنب الانعكاسات الكاذبة.
(3) لا ينبغي تثبيت المستشعر في وسط الخزان المقوس (وإلا سيتم تعزيز الأصداء الكاذبة التي يتلقاها المستشعر)، ولا يمكن تثبيته بالقرب من جدار الخزان، ويجب أن يكون موضع التثبيت 1/2 من نصف قطر الخزان.
(4) تجنب التثبيت في الأماكن ذات التيارات الدوامية القوية. على سبيل المثال: بسبب التحريك أو التفاعل الكيميائي القوي، وما إلى ذلك، يوصى باستخدام الدليل الموجي أو الأنبوب الالتفافي للقياس.
(5) إذا تم تركيب المستشعر على الأنبوب، فيجب أن يبرز الهوائي من الأنبوب. يبرز هوائي البوق مسافة 10 مم على الأقل من المحول. تشغل الهوائيات القضيبية أطوالًا تصل إلى 100 أو 250 مم. الاستيلاء على قطر 250 ملم. يمكن اعتماد طريقة زيادة قطر أنبوب التوصيل لتقليل صدى التداخل الناتج عن أنبوب التوصيل.
