Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KUS3000
فيديو
فيديو
الخصائص
1متوافق مع العديد من أنواع هذا المنتج المماثل
2حساسية عالية
3يمكن أن تحدث قراءات تصل إلى كل 33mS ((30Hz) في غضون 3 أمتار أو تحدث تصل إلى كل 80mS ((12.5Hz) في غضون 10 أمتار.
4. يمكن تشغيل التشغيل الحر قياس باستمرار وإخراج المعلومات حراسة
5إمدادات 9 فولت 28 فولت مع انخفاض متوسط التيار
6أنواع متعددة من النتائج مثل التناظرية (40-20mA، 0/1-5V، 0/1-10V) ، RS485، Can bus.
7يعمل المستشعر عند 40 كيه هرتز، 112 كيه هرتز، 175 كيه هرتز، 300 كيه هرتز، 1 ميه هرتز

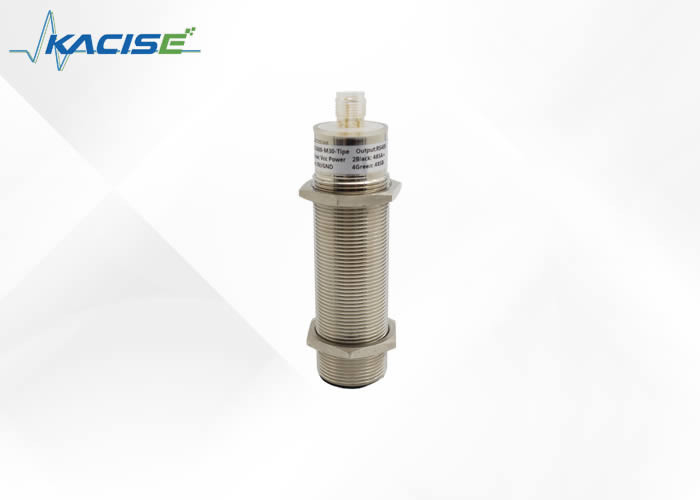

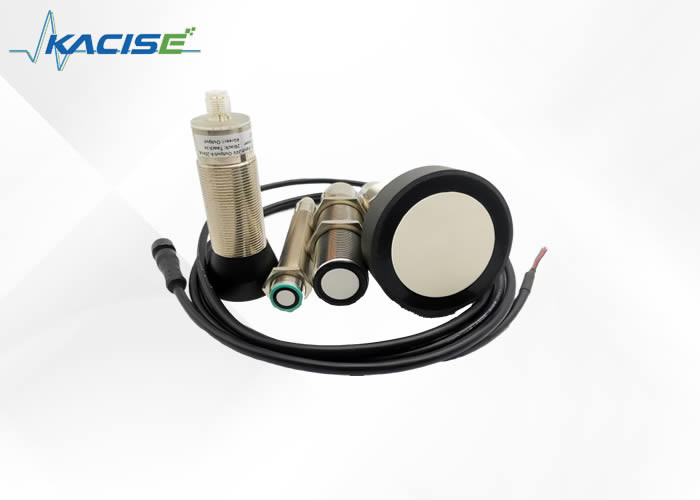

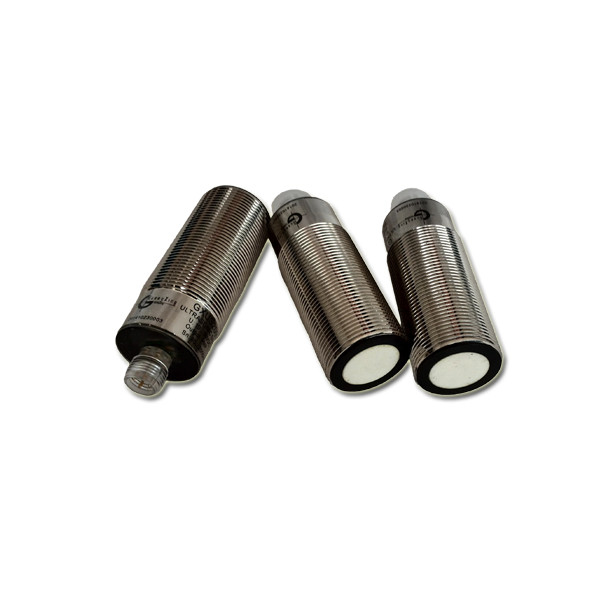

هذا المستشعر يوفر الكشف عن قصير جدا إلى المدى الطويل والمتوسط، في علبة صغيرة وقوية من البلاستيك أو الفولاذ المقاوم للصدأ، مصممة لتلبية دخول الماء IP67.0V-28V تشغيل يكتشف الكائنات من 0.1 متر إلى 10 متر وتوفر معلومات المدى السونار من 0.25 متر إلى 10 متر مع 0.001 متر أو 0.01 متر الدقة. تنطوي تنسيقات مخرجات الواجهة المضمنة على مخرجات عرض النبض،مخرجات الجهد التناظري 0/4-20mA مخرجات التيار، مخرجات NPN/PNP ومخرجات RS485، RS232 modbus-RTU و modbus-ASCII مدعومة.
المعلمات
|
|
|
المواصفات العامة |
|
مسافة الاستشعار 100.4000 ملم |
|
نطاق ضبط 100.4000 ملم |
|
مساحة غير صالحة للاستخدام 0.200 ملم |
|
لوحة الهدف القياسية 100mm × 100mm |
|
تردد المحول حوالي 112kHz |
|
تأخير الاستجابة حوالي 195ms |
|
المؤشرات/وسائل التشغيل |
|
LED الأزرق تشغيل |
|
ضوء LED الأصفر إشارة إلى حالة التبديل تم الكشف عن كائن وظيفة البرنامج |
|
أحمر LED أحمر دائم: الخطأ الأحمر، |
|
المواصفات الكهربائية |
|
الجهد التشغيلي Uب10.30VDC، موجة 10 ٪ |
|
استهلاك الطاقة P0≤ 900 مواط |
|
الناتج |
|
نوع الإخراج الخروج التناظري 0.10 فولت |
|
نطاق تقييم الدقة [mm]/4000، ولكن ≥ 0.35 mm |
|
انحراف منحنى الخصائص ≤0.2% من القيمة الكاملة للمقياس |
|
دقة التكرار ≤0.1% من القيمة الكاملة للمقياس |
|
عائق الحمل 0.500 أوم |
|
تأثير درجة الحرارة ≤2% من القيمة الكاملة للمقياس |
|
ظروف البيئة |
|
درجة حرارة الغرفة -25.70°C |
|
درجة حرارة التخزين -40.85°C |
|
المواصفات الميكانيكية |
|
درجة الحماية IP67 |
|
رابط الاتصال M12x1,4-PIN |
|
المواد المنزلية النحاس المصفوفة بالنيكل |
|
المحول: خليط من الراتنج الإيبوكسي/كرة الزجاج المجوفة. رغوة البوليوريثان |
|
الوزن 60 غرام |
التزامن الخارجي
يمكن مزامنة المستشعر عن طريق التطبيق الخارجي لجهد موجة مربعة. نبضة مزامنة في مدخل المزامنة تبدأ دورة قياس.يجب أن تكون مدة النبض أكبر من 100 ميكروسكيلتبدأ دورة القياس مع حافة سقوط نبضة التزامن. مستوى منخفض > 1 ثانية أو مدخل التزامن المفتوح يؤدي إلى التشغيل الطبيعي للمستشعر.مستوى مرتفع في مدخل المزامنة يعيق جهاز الاستشعارهناك طريقتان للعمل:
1يمكن التحكم بمستشعرات متعددة بواسطة نفس إشارة المزامنة
2يتم إرسال نبضات المزامنة بشكل دوري إلى أجهزة الاستشعار الفردية
التزامن الداخلي
يتم توصيل اتصالات المزامنة من ما يصل إلى 5 أجهزة استشعار قادرة على المزامنة الداخلية ببعضها البعض. عند تطبيق الطاقة ، ستعمل هذه الأجهزة الاستشعارية في وضع متعدد.
يتزايد تأخير الاستجابة تبعاً لعدد أجهزة الاستشعار التي سيتم مزامنتها. لا يمكن إجراء المزامنة أثناء TEACH-IN والعكس صحيح.يجب تشغيل أجهزة الاستشعار بطريقة غير متزامنة لتعليم حدود التقييم.
ملاحظة:
إذا لم يتم استخدام خيار المزامنة ، يجب توصيل مدخل المزامنة بالأرض (0 فولت) أو يجب تشغيل المستشعر عبر رابط كابل V1 (4 دبوس).
تعديل حدود التقييم
جهاز الاستشعار بالموجات فوق الصوتية يحتوي على مخرج تشبيه مع حدين للتقييم قابل للتدريس. يتم تعيين هذه عن طريق تطبيق جهد التغذية - Uبأو + Uبإلى مدخل TEACH-IN. يجب أن يتم تطبيق جهد التغذية على مدخل TEACH-IN لمدة ثانية واحدة على الأقل. تشير المصابيح إلى ما إذا كان المستشعر قد تم التعرف على الهدف أثناء إجراء TEACH-IN.يتم تدريس الحد الأدنى للتقييم A1 مع - Uب، A2 مع + Uب.
يمكن تعيين وظيفتين منفذتين مختلفتين:
1قيمة التناظرية تزداد مع ارتفاع المسافة إلى الكائن (الارتفاع في المنحدر)
2قيمة التناظرية تنخفض مع ارتفاع المسافة إلى الكائن
يمكن تحديد حدود التقييم فقط خلال أول 5 دقائق بعد
لتغيير حدود التقييم لاحقاً
يمكن للمستخدم تحديد القيم المرجوة فقط بعد تشغيل جديد.
المنحدر المرتفع لـ TEACH-IN (A2 > A1)
- موضوع الموقف عند الحد الأدنى للتقييم
- الحد الأدنى لـ TEACH-IN A1 معب
- موضوع الموقف عند الحد الأعلى للتقييم
- الحد الأقصى لـ TEACH-IN A2 مع + Uب
رصيف سقوط (A1 > A2):
- موضوع الموقف عند الحد الأدنى للتقييم
- الحد الأدنى لـ TEACH-IN A2 مع + Uب
- موضوع الموقف عند الحد الأعلى للتقييم
- الحد الأقصى لـ (تيك إن) A1 مع - Uب
الإعداد الافتراضي
A1: مساحة غير صالحة للاستخدام
A2: النطاق الاسمي للكشف
طريقة التشغيل: المنحدر المرتفع
شيان كايسيسمعتمدة من قبل ISO 9001-2008، GJB 9001B-2009، CE، السلامة الداخلية ضد الانفجار والسلامة المعزولة ضد الانفجار، الخ التي تضمن أن منتجاتنا تتوافق مع المعايير الدولية.
نحن متخصصون في تصنيع أدوات قياس الضغط والمستوى والجريان والمنتجات ذات الصلة لمدة 10 سنوات. لدينا خبرة الفنية والموظفين الإداريين،من خلال جهود جميع موظفينا، أصبحنا مصنعين محترفين لأدوات القياس ومزودي حلول. ونحن نحاول باستمرار تحسين نوعية المنتج.
في الوقت الحالي ، يتم بالفعل تصدير جهاز استشعار Kacise إلى أمريكا وإسبانيا وأستراليا وتشيلي و 20 دولة ومنطقة أخرى ، وحصل على العديد من ردود الفعل المواتية.موزعيننا في الخارج يزدادون أيضاًنحن نعتبر أسعار معقولة، وقت إنتاج فعال وخدمة جيدة بعد البيع، كقاعدتنا، ونأمل في التعاون مع المزيد من العملاء من أجل التنمية المتبادلة.
1السؤال: ما هي المعلومات التي يجب تقديمها إلىاختيار النموذج المناسب?
ج: يرجى تقديم لنا:مجال التطبيق,النطاق , إشارة الخروج,متوسط (نوع سائل),
وإمدادات الطاقة,حتى نتمكن من اختيار النموذج والاقتباس لك بسرعة.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارتنا.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، طلب العينة مقبول.
4س: ما هو تاريخ التسليم؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، وضمان التجارة.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: ما هي طريقة دفع ضمان التجارة:
ج: إنها خدمة مجانية يمكنها حماية طلباتك من الدفع إلى التسليم.
ونحن الآن لدينا 104 دولار أمريكي،000.00 من المال للحفاظ على أوامرك
7س: هل لديك ضمان؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
