Place of Origin:
Shaanxi, China
اسم العلامة التجارية:
KACISE
Model Number:
KVF Series

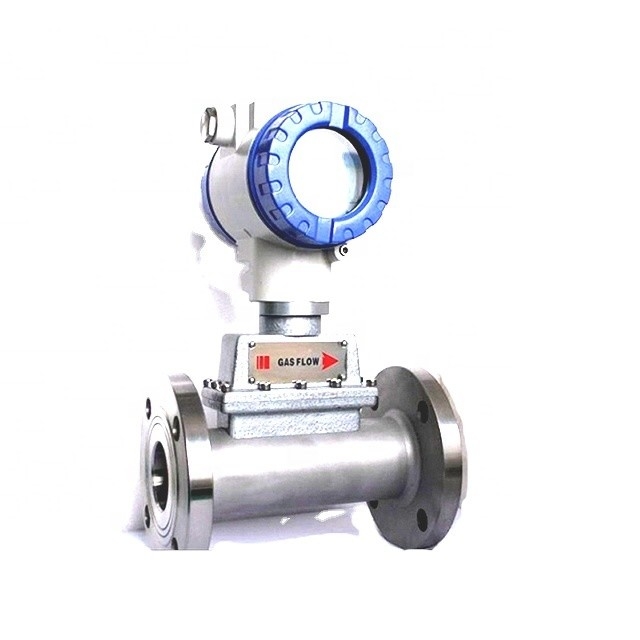

عمليةمقياس توربينات الغاز من سلسلة KTFGيعتمد على قياس سرعة الغاز. يتم تسريع وتكييف الغاز المتدفق بواسطة قسم استقامة العدادات. تقوم دوارات الاستقامة بإعداد ملف تدفق الغاز عن طريق الإزالة. دوامة واضطراب وعدم تناسق غير مرغوب فيه قبل أن يتدفق الغاز إلى عجلة التوربين. تتسبب القوى الديناميكية للسائل المتدفق في دوران الدوار.
جهاز قياس توربينات الغاز من سلسلة KTFGيستخدم على نطاق واسع لقياس الغاز الطبيعي وغاز الفحم والغاز المسال والغاز الهيدروكربوني الخفيف، وما إلى ذلك.
| حدود | وصف |
|---|---|
| DN (مم) والاتصال | 25، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300 اتصال شفة؛ اتصال 25، 40، 50 موضوع متاح |
| دقة | ±1.5%، ±1.0% أو ±0.75% (تحتاج إلى أمر خاص) |
| نسبة المدى | 1:10؛ 1:20؛ 1:30 |
| مادة الصك | الجسم: SS304؛ المكره: ABS مضاد للتآكل أو سبائك الألومنيوم عالية الجودة؛ المؤشر: الألومنيوم المصبوب |
| درجة الحرارة المتوسطة (°C) | -30 درجة مئوية ~ +80 درجة مئوية / -86 درجة فهرنهايت ~ +176 درجة فهرنهايت |
| الظروف المحيطة | درجة الحرارة: -20 درجة مئوية ~ +60 درجة مئوية / -68 درجة فهرنهايت ~ +140 درجة فهرنهايت؛ الرطوبة النسبية: 5% ~ 90%، الضغط الجوي: 86 ~ 106 كيلو باسكال |
| إشارة الإخراج | المستشعر: إشارة تردد النبض، مستوى منخفض أقل من 0.8 فولت، مستوى عالٍ أكثر من 8 فولت الارسال: سلكين 4-20mA تيار مستمر الإشارة الحالية |
| مزود الطاقة | المستشعر: +12 فولت تيار مستمر، +24 فولت تيار مستمر (اختياري)؛ الارسال: +24 فولت تيار مستمر. نوع الإشارة المحلية: خلية ليثيوم مدمجة 3 فولت |
| خط نقل الإشارة | STVPV3×0.3 (3 سلك)، 2×0.3 (2 سلك) |
| مسافة الإرسال | لا يزيد عن 1000 م |
| واجهة خط الإشارة | M20 × 1.5 (و) |
| درجة مقاومة للانفجار | ExdIIBT6 |
| مستوى الحماية | IP65 |
يجب تركيب المستشعر في المواقع التي تكون ملائمة للصيانة، ولا تحتوي على اهتزاز للأنبوب، ولا يوجد تداخل كهرومغناطيسي قوي، أو تأثير إشعاع ساخن.
يمكن اختيار كل جزء من التكوين في ضوء الكائنات المقاسة، والتي لا تحتاج إلى كل شيء. إنه حساس لمقياس تدفق التوربينات لانحراف السرعة والتدفق الدوار، لذلك يجب أن يكون جهاز الاستشعار المدخل هو تدفق الأنبوب المتطور بشكل كافٍ ويتوافق مع الأنبوب المستقيم أو المقوم الضروري.
| أنواع المكونات الأولية | زاوية انحناء واحدة 90 درجة | ينحني زاوية 90 درجة مزدوجة على نفس المستوى | ينحني زاوية 90 درجة مزدوجة على مستويات مختلفة | أنابيب تخفيض متحدة المركز | افتح الصمام بأكمله | فتح نصف صمام | طول الجانب المصب |
|---|---|---|---|---|---|---|---|
| L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
إذا كانت مكونات الجانب العلوي لمقاومة التدفق متغيرة، فإن طول خط الأنابيب في اتجاه المنبع بشكل عام لا يقل عن 20D وطول خط الأنابيب في اتجاه مجرى النهر لا يقل عن 5D. إذا كانت مساحة التثبيت لا تلبي هذه المتطلبات، فقد يتم تركيب مقوم التدفق بين مكون مقاومة التدفق والمستشعر.
تم اعتماد Xi'an Kacise بواسطة ISO 9001-2008، GJB 9001B-2009، CE، السلامة الجوهرية المقاومة للانفجار والسلامة المعزولة المقاومة للانفجار، وما إلى ذلك والتي تضمن أن منتجاتنا متوافقة مع المعايير الدولية.
نحن متخصصون في تصنيع أدوات قياس الضغط والمستوى والتدفق والمنتجات ذات الصلة لمدة 10 سنوات. لدينا موظفين فنيين وإداريين ذوي خبرة، ومن خلال جهود جميع موظفينا، أصبحنا مصنعًا محترفًا لأدوات القياس ومزودًا للحلول. ونحن نحاول باستمرار تحسين جودة المنتج. نحن نوفر مقياس تدفق غاز توربينات ثاني أكسيد الكربون عالي الجودة، ونأمل أن نتمكن من التعاون في المستقبل القريب من خلال توفير المنتجات المناسبة لك والخدمات الجيدة والأسعار المعقولة.
1. س: ما هي المعلومات التي يجب تقديمها لاختيار المناسبمقياس تدفق الغاز الحيوي، مقياس تدفق غاز الهيدروجين لتوربينات ثاني أكسيد الكربوننموذج؟
ج:مجال التطبيق,الضغط الاسمي,درجة حرارة متوسطة ومتوسطة,مزود الطاقة,الإخراج,نطاق التدفق,دقة,اتصالوغيرها من المعلمات.
2. س: هل أنت شركة تجارية أو شركة مصنعة؟
ج: نحن شركة مصنعة معتمدة من ISO متخصصة في أدوات قياس المستوى والتدفق. تتوفر خدمة صانعي القطع الأصلية وأوديإم. مرحبا بكم في زيارتنا في الصين.
3. س: ما هو موك الخاص بك؟
ج: لبدء تعاوننا، عينة من أجل مقبولة.
4. س: ما هو تاريخ التسليم الخاص بك؟
ج: تاريخ التسليم حوالي 3-15 يوم عمل بعد استلام الدفع.
5. س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم T/T وPayPal وضمان التجارة. بالنسبة لطلب الإنتاج الضخم، يتم إيداع 30% مقدمًا ورصيد 70% قبل الشحن.
6. س: ما هي طريقة الدفع لضمان التجارة:
ج: إنها خدمة مجانية يمكنها حماية طلباتك من الدفع إلى التسليم. ولدينا الآن 104,000.00 دولارًا أمريكيًا من أموال التحذير لضمان طلباتك.
7. س: هل لديك ضمان؟
ج: نعم، لدينا ضمان لمدة 12 شهرًا.
