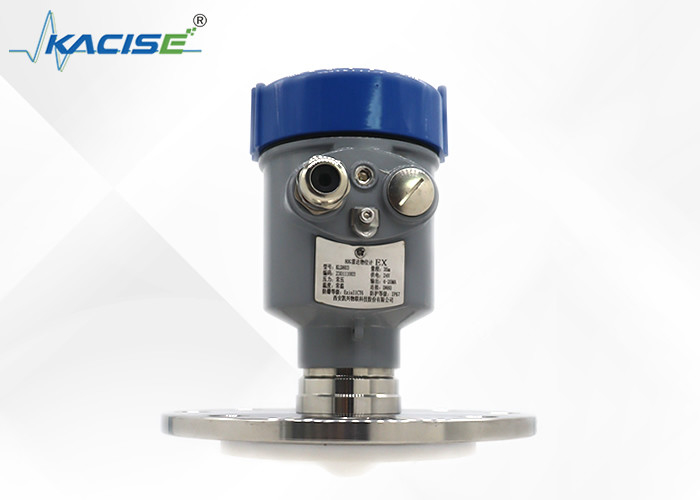

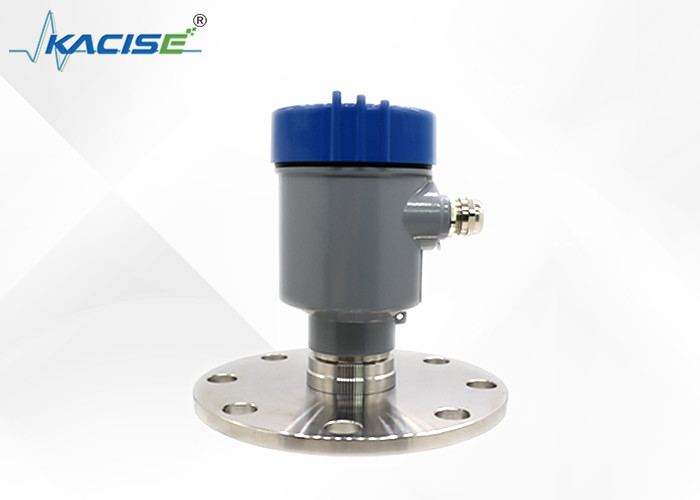

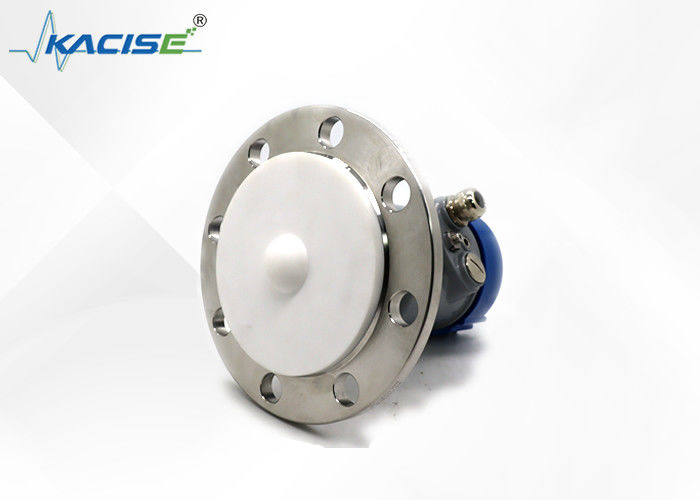

KLD803 PTFE 34 مم عدسة هوائي قياس مستوى الرادار مع تردد 80 جيجا هرتز لرغوة البخار السائل القوية المسببة للتآكل

يتبنى مقياس مستوى الرادار 80G من سلسلة KLD800 تقنية موجة مستمرة معدل التردد (FMCW). ينبعث الهوائي إشارة رادار FM عالية التردد ،وتزداد تردد إشارة الرادار بشكل خطيإشارة الرادار المنقولة يتم استلامها من قبل نفس الهوائي بعد انعكاسها من قبل الوسط المقاس.الفرق بين تردد الإشارة المرسلة وتردد الإشارة المستلمة متناسب مع المسافة المقاسةيتم إخضاع إشارة الفرق الترددي التي تم جمعها لتحويل فورير السريع (FFT) للحصول على طيف الصدى المنعكس ،ويتم حساب المسافة إلى الهدف الذي سيتم قياسه على أساس هذا.

• رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
• حجم الهوائي الأصغر يرضي قياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزًا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• لديه اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
• أنماط قياس متعددة، استجابة الرادار في وضع قياس سريع

هوائي الرادار ينقل نبضات الميكروويف الضيقة التي سوف تعكس مرة أخرى عند الوصول إلى سطح الوسيط الذي تم اختباره ثم يتم استقبالها مرة أخرى من قبل نظام الهوائي.يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوىوبما أن سرعة انتقال الميكروويف سريعة جدا، فإن الوقت المستخدم لنقل الميكروويف إلى سطح الوسط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.
