Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE
Model Number:
KLD802

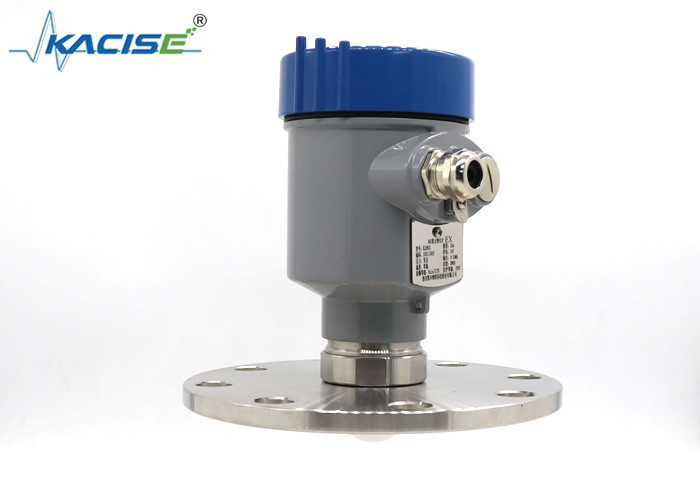

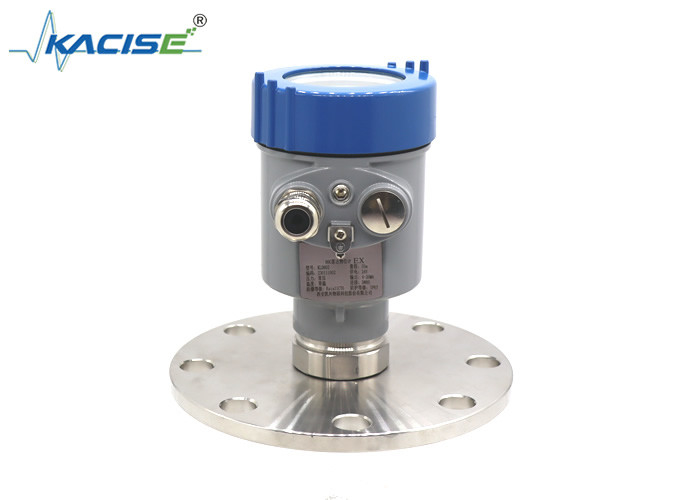

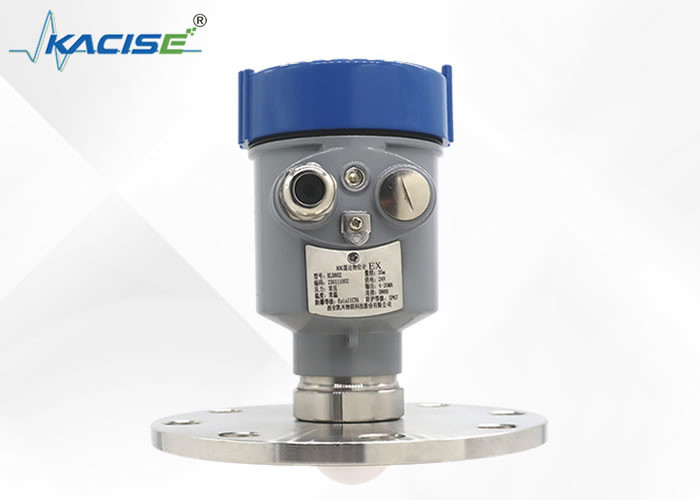

جهاز استشعار مستوى الرادار KLD802 مع هوائي عدسة PTFE غير متصل لقياس المستوى المستمر
مقدمة
جهاز KLD802 هو جهاز متطور للغاية. يحتوي على هوائي عدسة PTFE غير متصل ، وهو عنصر رئيسي لأدائه المتميز.هذا التصميم الهوائي يسمح لقياس مستوى مستمر دون الحاجة إلى اتصال جسدي مع المادة المقاسةوهي مناسبة بشكل خاص لمجموعة واسعة من التطبيقات حيث الدقة والموثوقية ضرورية.يستخدم المستشعر تكنولوجيا الرادار لإصدار موجات كهرومغناطيسية ثم يحلل الإشارات المنعكسة لتحديد مستوى السوائل أو الصلبات بدقةمع بنيتها القوية وقدراتها الدقيقة للقياس، يمكن أن تعمل بفعالية في مختلف البيئات الصناعية،توفير بيانات دقيقة في الوقت الفعلي لتحقيق التحكم الفعال في العمليات وإدارة المخزون.
السمة
1قياس بدون اتصال
لن يتأثر القياس بالتغيرات في خصائص الوسيط أو ظروف العملية ، مثل درجة الحرارة أو الضغط أو كثافة الغبار.إزالة الحاجة إلى ملء وإفراغ الحاويات، توفير الوقت أثناء تشغيل الجهاز، وجعل الجهاز تقريبا خالية من الصيانة.
2نطاق قياس كبير ومنطقة عمياء صغيرة
نطاق القياس هو 0.1 ~ 120m ، والذي يلبي أساسا متطلبات القياس لظروف العمل في الموقع.
3حجم الهوائي صغير، زاوية شعاع صغيرة، وقدرة التركيز قوية
يعد من السهل تثبيت الرادار في الموقع. لديه قدرة أقوى على مكافحة التداخل للبيئة داخل الخزان. على سبيل المثال ، هناك إثارة ، لفائف التسخين ، محفزات ، إلخ.في الخزان أو تأثير القياس في الأنابيب المستقيمة لا تزال جيدة.
4دقة عالية
يمكن أن يصل الدقة إلى ± 2 ملم ، والتي يمكن أن تلبي بالكامل متطلبات الدقة لظروف العمل الميدانية غير القياسية.
5طول الموجة قصير
إنه أفضل لقياس مستوى المسحوق والجسيمات وما إلى ذلك.
| متوسطة | سائل غير آكّال، سائل آكّال قليلاً |
| نطاق القياس | 0.1m~10/20/30/60/100m |
| اتصال العملية | الجهاز الحاجز ≥ DN80 |
| درجة حرارة العملية | -40~110 درجة مئوية |
| ضغط العملية | -0.1 ∼1.6MPa |
| حجم الهوائي | هوائي عدسة 32 ملم |
| مواد الهوائيات | PTFE |
| الدقة | ± 2 ملم (منطقة أقل من 35 م)
± 5 ملم (متوسط بين 35 م و 100 م) |
| فئة الحماية | IP67 |
| تردد المركز | 80 غيغاهرتز |
| زاوية الإطلاق | 3° |
| إمدادات الطاقة | سلكان /DC24V |
| أربعة أسلاك /DC12 ~ 24V | |
| أربعة أسلاك / AC220V | |
| الغلاف | الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ |
| مخرج الإشارة | سلكان: بروتوكول 4...20mA/HART |
| أربعة أسلاك: 4...20mA/ RS485 Modbus |
بعد المنتج
الوحدة بالمم:
طريقة التثبيت
تثبيت الجهاز
عند استخدام تثبيت الجهاز، الحد الأدنى من المسافة بين الجهاز والخزان
الجدار يجب أن يكون 200ملم.
1 طائرة معطيات
2 مركز الوعاء أو محور التماثل
تثبيت الرفع
أجهزة استشعار مستوى الرادار يمكنها قياس السوائل والحشو والمواد الصلبة. أجهزة استشعار مستوى الرادار لديها مقاومة الضغط والحرارة ، ولن تتأثر بوسط القياس أثناء القياس ،ولها دقة قياس عاليةمن حيث التثبيت، إذا كان يمكن استخدامه وتثبيته بشكل صحيح، فإنه سيكون له تأثير قياس جيد وضمان بيانات دقيقة.
لتركيب جهاز استشعار مستوى الرادار، يجب أن نولي اهتماما لنقطتين:
الأول هو ضمان مستوى المواد المتصاعدة الرأسية بعد استهداف مستوى المواد المستهدفة ، والآخر هو تجنب الصدى الكاذب. لذلك عند التثبيت ، نقترح:
1يجب تثبيت مقياس مستوى الرادار على بعد 20 سم على الأقل من جدار الحاوية ، ويفضل أن يكون حوالي 1/6 من قطر الحاوية.لا تثبيت مقياس مستوى الرادار فوق أنبوب مدخل المياه وفي وسط الحاوية، وإلا سيكون هناك الكثير من الصدى الكاذب، والتي سوف تتداخل مع استقبال إشارة طبيعية.
2إذا لم يتمكن مقياس مستوى الرادار من الحفاظ على مسافة مناسبة من جدار الحاوية بسبب قطر الحاوية الصغير نسبياً أو لأسباب أخرى ،الصدى الكاذب سوف تظهر على جدار الحاوية ومقياس مستوى الرادار عندما تكون المسافة صغيرة، لذا فمن الضروري تخزين الصدى الكاذب لتجنب الأخطاء في المستقبل.
3. إذا كان حاوية التثبيت مغلقة أو مخروطية، تحتاج إلى إيلاء الاهتمام إلى التثبيت. عند استخدامها،يصل شعاع الرادار لمقياس مستوى الرادار إلى أدنى نقطة في قاع الخزانإذا كان مستوى السائل أقل من هذه النقطة، لا يمكن قياسه. الغرض من ضبط أدنى نقطة هو ضمان دقة بيانات القياس.
