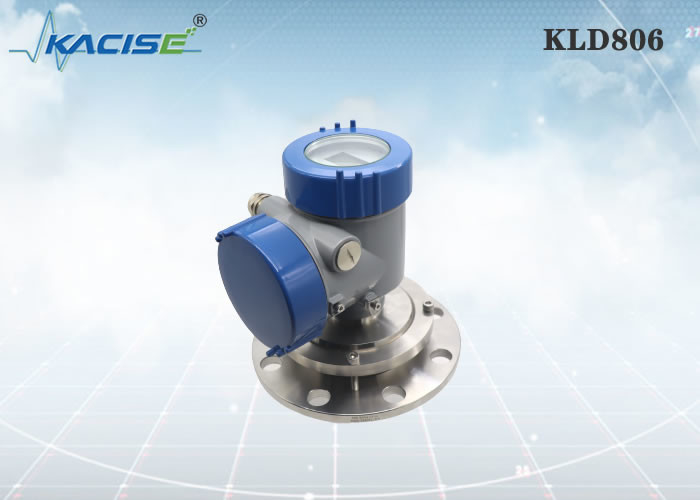

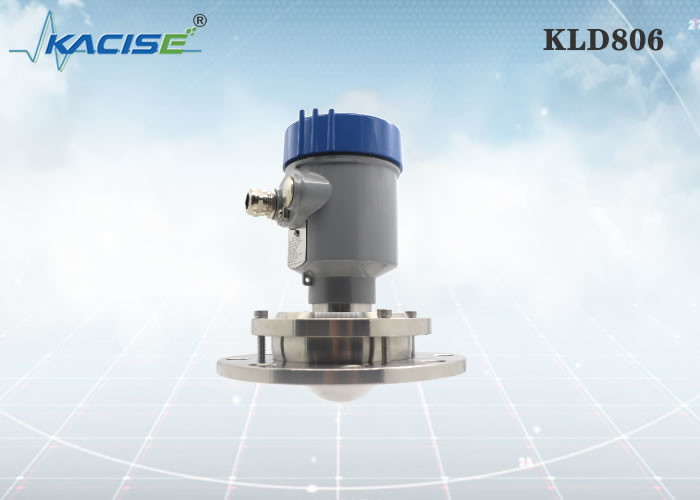

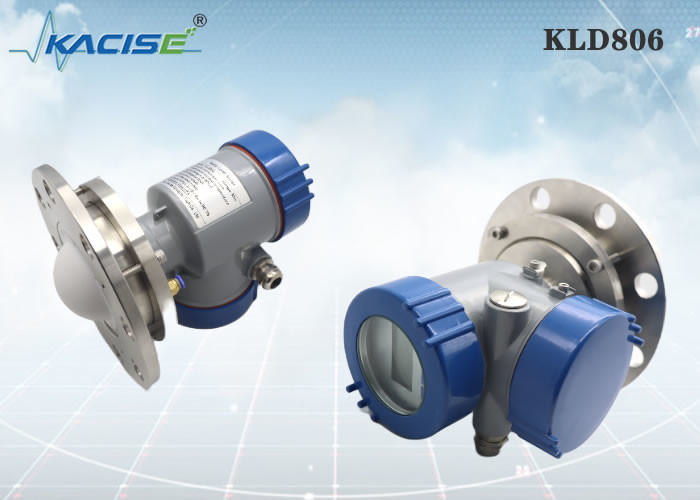

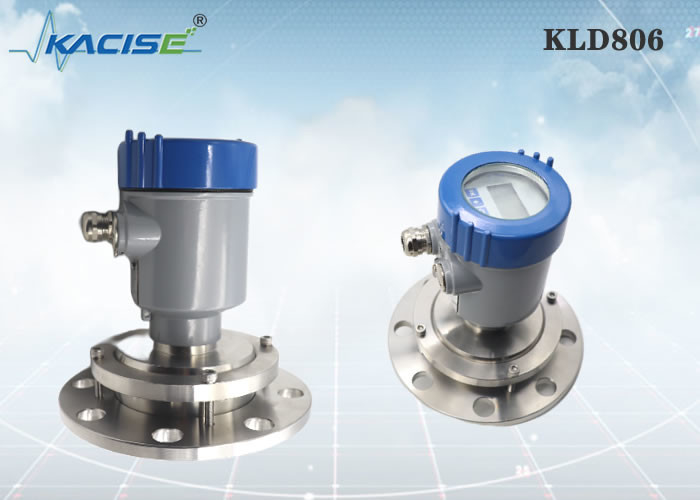

جهاز استشعار مستوى الرادار KLD806 80GHz مع هوائي PTFE وحماية IP67 للخزانات الصلبة والسائلة

يستخدم قياس مستوى رادار الصومعة مولد نبض وجهاز استشعار تعبئة صندوق الحبوب لتحديد مستوى المواد الصلبة الموجودة في الصومعة. يتم نقل النبض عبر كابل أو قضيب اتصال، ثم يعود عندما يواجه التغير في العزل الكهربائي الذي يتميز بالتحول من الهواء إلى الحبوب.

1. قياس مستوى الجزيئات الصلبة وخزان السوائل الكيميائية وخزان الزيت وحاويات المعالجة.
2. يعمل مقياس مستوى الرادار على أساس الموجات الكهرومغناطيسية. لذلك يمكن أن يصل نطاق القياس إلى 120 مترًا كحد أقصى.
3. بالمقارنة مع مقياس مستوى النوع الآخر، يمكن لمقياس مستوى الرادار 80G قياس أنواع مختلفة من الزيت والسوائل الكيميائية والمسحوق الصلب والعديد من الوسائط الأخرى.
4. يمكن أن يعمل مقياس مستوى الرادار 80G في ظروف العمل القاسية. لن يتأثر بدرجة الحرارة والضغط والرطوبة. مع قرن PTFE، فإنه يمكن أن يعمل حتى في حالة التآكل، مثل السائل الحمضي.
5. يمكن للعميل أيضًا اختيار طرق اتصال مختلفة، مثل الحافة، والخيط، والقوس.

KLD806

المتوسطة: الصلبة، حاوية التخزين، حاوية العملية، تطبيق الغبار القوي نطاق القياس: 0.3 م ~ 10/20/30/60/100 م اتصال العملية: شفة ≥ DN100 درجة حرارة العملية: -40~110 درجة مئوية ضغط العملية: -0.1～0.3MPa حجم الهوائي: هوائي عدسة 76 مم (اختياري للتطهير) مادة الهوائي: PTFE الدقة: ± 5 مم فئة الحماية: IP67 التردد المركزي: 80 جيجا هرتز زاوية الإطلاق: 3 درجات مصدر الطاقة: سلكين / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك /AC220V الغلاف: الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ إخراج الإشارة: بروتوكول ثنائي الأسلاك /4...20mA/HART أربعة أسلاك 4...20 مللي أمبير/RS485 Modbus

عند استخدام تركيب الحافة، يجب أن يكون الحد الأدنى للمسافة بين الجهاز وجدار الخزان 200 مم.

① مستوى المسند

② مركز السفينة أو محور التماثل

عند تثبيت الجهاز، تجنب تثبيته فوق مدخل المادة، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة، مثل مجاديف التحريك، وما إلى ذلك.

في ظل ظروف العمل المعقدة للغاية، يمكن للجهاز أن يعمل بشكل طبيعي إذا لم يكن هناك أي عائق في المنطقة بنصف قطر 20 سم متمركز في نقطة التثبيت.

يعتمد الحد الأقصى لارتفاع بكرة التثبيت H كحد أقصى على قطر بكرة التثبيت D وحجم زاوية إطلاق المنتج.

سوف يؤثر اتصال التثبيت الطويل جدًا على أداء الرادار.

الوحدة بالملم:

تعتبر شركة Xi'an Kacise Optronics Tech Co., Ltd نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا من حيث التكلفة لعملاء OEM لدينا.

• يتضمن النطاق إصدار/لون غلاف مخصص، ونوع الخيط (G-Thread/NPT Thread)، وبرامج مخصصة، ومطبوعات، ودليل وكتالوج.
• إذا كنت مهتمًا بالتثبيت إلى جانبك، فوحدة الرادار متاحة بالتأكيد.
