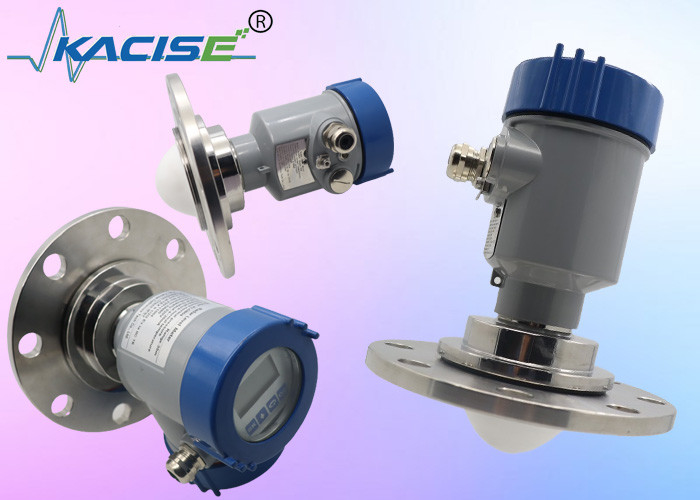

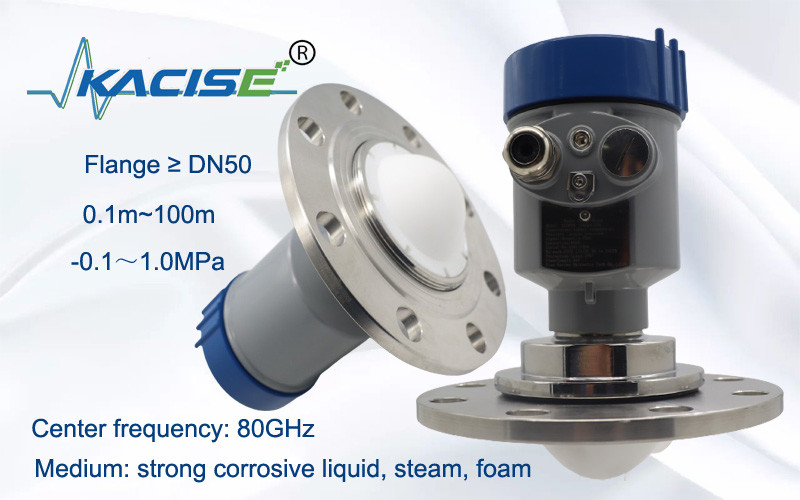

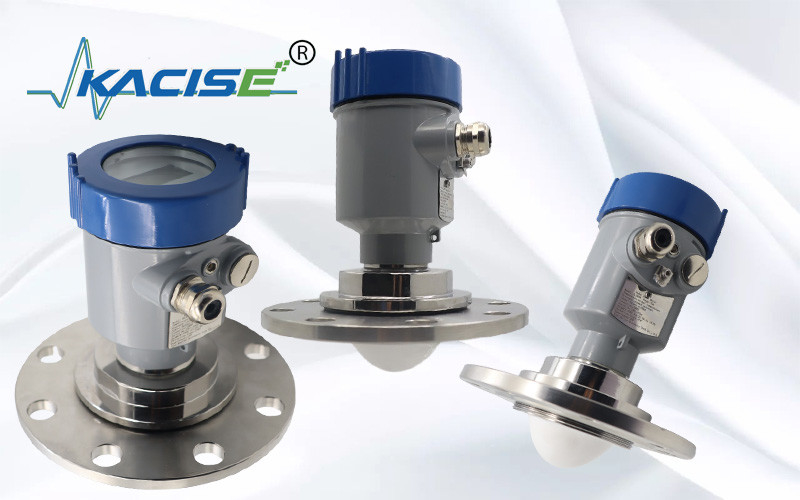

جهاز إرسال مستوى رادار 60m FMCW مع تردد 80GHz و Exia IIC T6 Ga / Exd ia IIC T6 Gb مقاوم للانفجار لخزان الماء

يعد جهاز إرسال مستوى الرادار FMCW OEM 60m، المعروف أيضًا باسم مقياس مستوى الرادار، حلاً رائعًا لقياس مستوى خزان المياه. ويستخدم تقنية الموجة المستمرة المعدلة بالتردد (FMCW)، والتي تتيح اكتشافًا دقيقًا وموثوقًا للغاية لمستويات المياه. مع نطاق قياس أقصى يصل إلى 60 مترًا، يمكنه التعامل مع أحجام مختلفة من خزانات المياه. تم تصميم هذا الجهاز بميزات متقدمة وبنية متينة لتحمل الظروف البيئية المختلفة. إنه يوفر أداءً مستقرًا، مما يضمن مراقبة دقيقة ومستمرة لمستوى المياه. إن إمكانيات التثبيت والتكامل السهلة تجعله خيارًا شائعًا بين الشركات المصنعة التي تحتاج إلى جهاز إرسال مستوى رادار مخصص وفعال لتطبيقات خزان المياه.

ينقل هوائي الرادار نبضات موجات صغرية ضيقة والتي ستنعكس مرة أخرى عند وصولها إلى سطح الوسط الذي تم اختباره ثم يستقبلها نظام الهوائي مرة أخرى. يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوى. نظرًا لأن سرعة إرسال الموجات الدقيقة سريعة جدًا، فإن الوقت المستخدم لنقل الموجات الدقيقة إلى سطح الوسط الذي تم اختباره ثم انعكاسه مرة أخرى هو 0 تقريبًا.

• رادار موجة ملليمتر، يمكن أن تصل دقة القياس إلى ±2 مم، والحد الأدنى للمنطقة العمياء للقياس هو 0.05 م.
• يفي حجم الهوائي الأصغر بقياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، وزوايا إطلاق أصغر، وطاقة أكثر تركيزًا، وإشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• يتميز بقدرة اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكي أكبر، وقياس الوسائط الثابتة العازلة المنخفضة أكثر استقرارًا.
• أوضاع قياس متعددة، استجابة الرادار في وضع القياس السريع

عند تثبيت الجهاز، تجنب تثبيته فوق مدخل المادة، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة، مثل مجاديف التحريك، وما إلى ذلك.

مزود الطاقة
(4～20) مللي أمبير/هارت (سلكين)
يتشارك مصدر الطاقة وإشارة الإخراج الحالية في كابل محمي ثنائي النواة. يرجى الرجوع إلى البيانات الفنية لنطاق جهد الإمداد المحدد.
(4～20) مللي أمبير (4 أسلاك/6 أسلاك)
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل، ويتم استخدام كابل محمي رباعي النواة لإمدادات الطاقة والإشارة الحالية (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت، ويلزم وجود كابل محمي سداسي النواة للإخراج المتزامن).
RS485/مودبوس
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل، ويتم استخدام كابل محمي رباعي النواة لإمدادات الطاقة والإشارة الرقمية. (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت، ويلزم وجود كابل محمي سداسي النواة للإخراج المتزامن).

يرجى مراعاة متطلبات لوائح التركيبات الكهربائية المحلية! اتبع اللوائح المحلية المتعلقة بصحة الموظفين وسلامتهم. يجب إكمال جميع العمليات على المكونات الكهربائية للجهاز بواسطة محترفين تلقوا تدريبًا رسميًا. يرجى التحقق من لوحة اسم الجهاز للتأكد من أن مواصفات المنتج تلبي متطلباتك. يرجى التأكد من أن جهد مصدر الطاقة يتوافق مع المتطلبات الموجودة على لوحة اسم الجهاز.

يلبي هذا الجهاز تمامًا متطلبات فئة الحماية IP66/67، يرجى التأكد من مقاومة رأس إغلاق الكابل للماء. كما هو موضح أدناه:

كيفية التأكد من أن التثبيت يلبي متطلبات IP67:

• تأكد من عدم تلف رأس الختم.
• تأكد من عدم تلف الكابل.
• يرجى التأكد من أن الكابلات المستخدمة تلبي متطلبات لوائح التوصيل الكهربائي.
• قبل الدخول إلى الواجهة الكهربائية، قم بثني الكابل لأسفل لضمان عدم تدفق الماء إلى المبيت، انظر ①
• يرجى تشديد الغدة الكابل، انظر ②
• يرجى توصيل الواجهة الكهربائية غير المستخدمة بقابس أعمى، انظر ③

زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي تصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (عرض 3 ديسيبل). تبعث الموجات الدقيقة إشارات خارج نطاق الشعاع ويمكن أن تنعكس عن طريق الأجسام المتداخلة.

كلما زاد حجم الهوائي وصغرت زاوية الحزمة α، كلما قل صدى التداخل.
للحصول على قياسات أكثر دقة، تجنب تركيب أي أجهزة داخلية (مثل مفاتيح الحد، وأجهزة استشعار درجة الحرارة، والقواعد، وحلقات الفراغ، وملفات التسخين، والحواجز، وما إلى ذلك) ضمن نطاق شعاع الإشارة.
