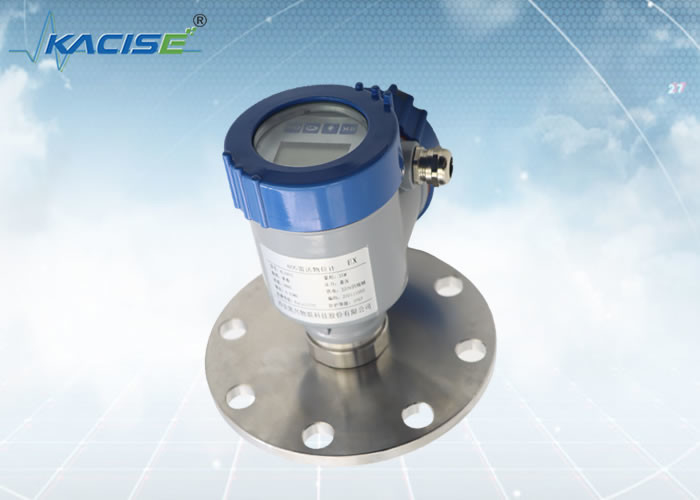

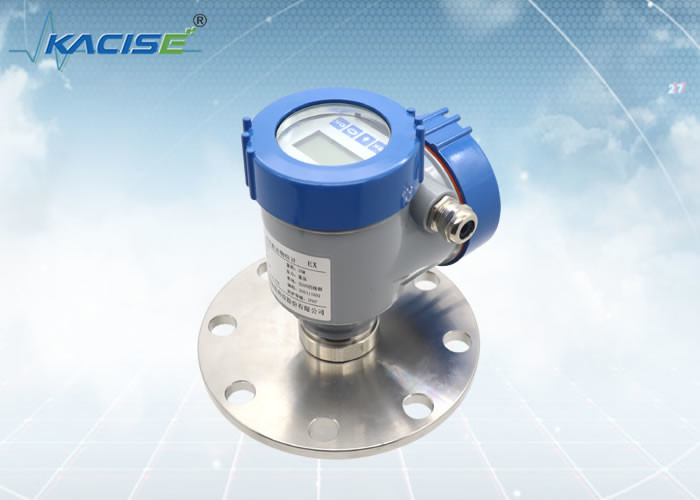

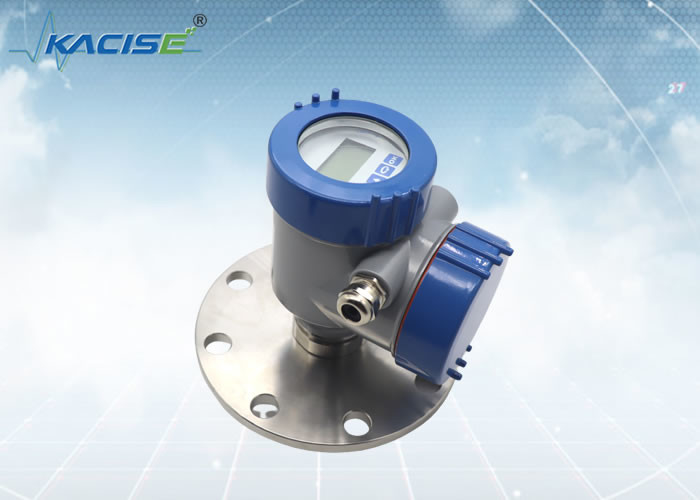

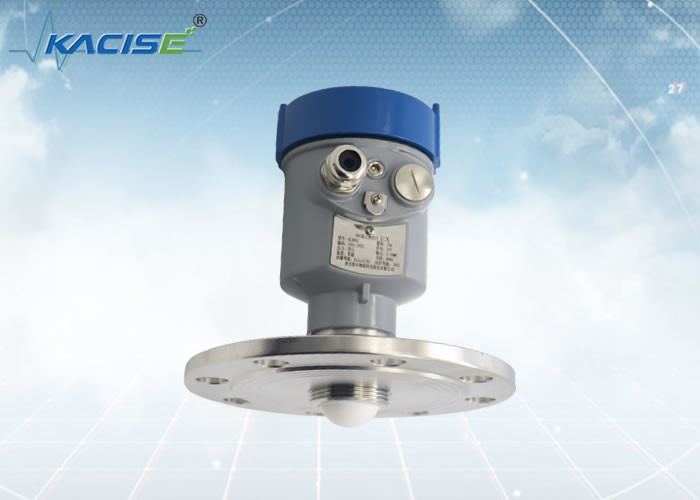

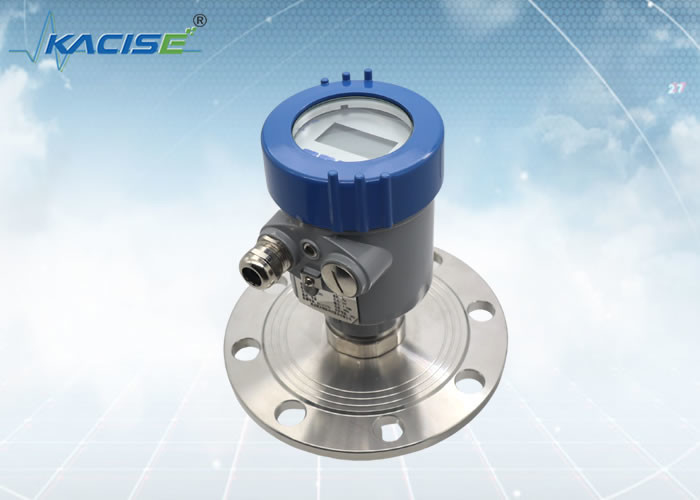

KLD802 PTFE هوائي مستشعر مستوى الرادار 80 جيجا هرتز مع زاوية شعاع 3 درجات لقياس السائل الدقيق

المستوى في التركيز
يعمل KLD802 مع تردد إرسال 80 جيجاهرتز. مع هوائي 80 مم، وهذا يؤدي إلى زاوية شعاع 3 درجة فقط. مستشعر الرادار يستقبل فقطانعكاسات نهائية من سطح المنتجهذا يجعل القياس أكثر دقة وموثوقية.

أجهزة استشعار الرادار السابقة تتطلب معدات عملية بحجم الحد الأدنى من 11⁄2 "للوصول إلى تركيز إشارة كاف.لهذا السبب كان من المستحيل تقريبا استخدام أجهزة استشعار الرادار على حاويات صغيرة جدا مع مصادر التثبيت الصغيرة عادة. يعمل KLD802 على تردد نقل 80 غيغاهرتز. وهذا يتوافق مع عامل 3 مقارنة بالتكنولوجيات المستخدمة حتى الآن. لهذا السبب،يمكن أن يكون لنظام الهوائيات ومكونات العملية أبعاد أصغر.

• قياس بدون اتصال مع مبدأ عمل FMCW.
• زاوية الشعاع صغيرة، ومن الأسهل للمعدل تجنب التداخل من عقبة محتملة.
• حجم هوائي الرادار صغير ، وسهل التثبيت. المنطقة الميتة العليا أصغر ، فهي أكثر ملاءمة لمراقبة مياه النهر.

عند استخدام تركيب الجهاز، يجب أن تكون المسافة الأدنى بين الجهاز وجدار الخزان 200 ملم.

① مستوى المعطيات

② مركز الوعاء أو محور التماثل

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

في ظل ظروف عمل معقدة للغاية، يمكن أن تعمل الآلة بشكل طبيعي إذا لم يكن هناك عقبة في المنطقة التي يبلغ نصف قطرها 20 سم في مركز نقطة التثبيت.

الحد الأقصى لارتفاع الملف التثبيت H max يعتمد على قطر الملف التثبيت D وحجم زاوية إطلاق المنتج.

اتصال التثبيت الطويل سيؤثر على أداء الرادار

تعتبر شركة شيان كايسيس أوبترونيكس تيك المحدودة نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا للتكلفة لعملائنا من الشركات الأصلية.
ما يمكننا تقديمه:
تتضمن المجموعة إصدار القشرة المخصص / اللون ، نوع الخيط ((G-Thread / NPT Thread) ، البرنامج المخصص ، الطبعات ، الدليل والكتالوج. إذا كنت مهتمًا بتثبيت جانبك ،وحدة الرادار متاحة بالتأكيد.
