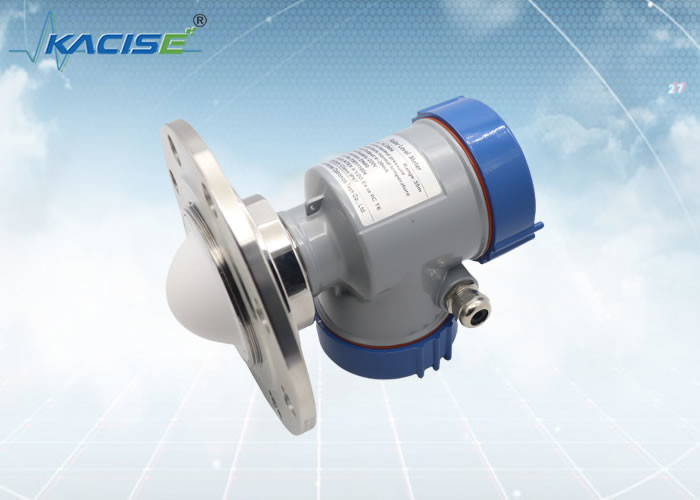

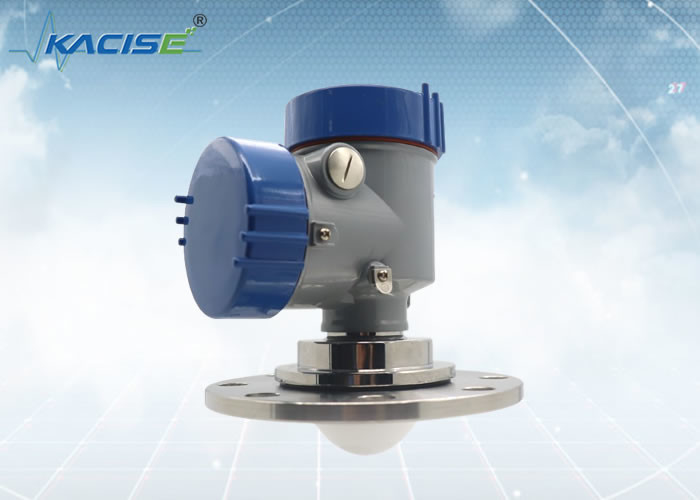

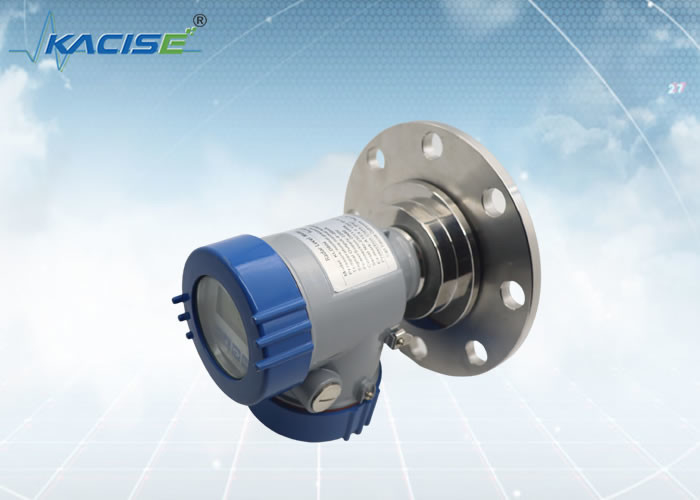

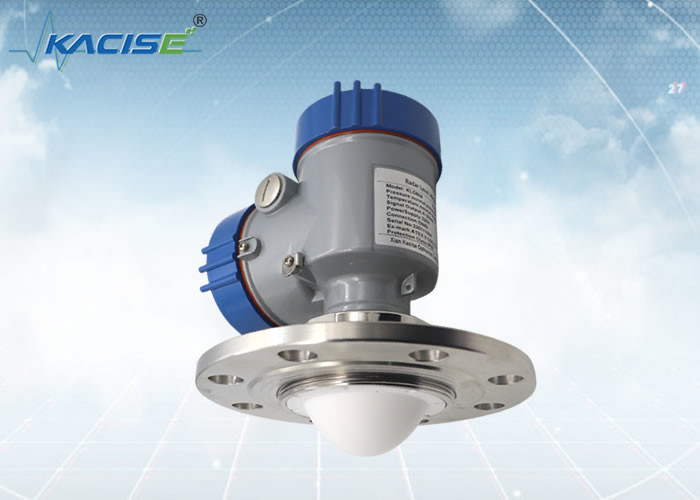

KLD804 جهاز إرسال مستوى الرادار اللاسلكي مع 4G GPRS نقل لورا للسوائل القوية التآكل باستخدام تردد 80GHz

KLD804 80G مستشعر مستوى رادار FM

مقدمة
في عملية التحكم في الأتمتة الصناعية، يعد مستوى المواد معلمة مهمة. هناك العديد من الطرق لقياس مستوى المواد. بالنسبة لظروف العمل والوسائط المختلفة، يمكن استخدام مقاييس مستوى المواد ذات مبادئ قياس مختلفة للقياس، مثل نوع الضغط الثابت ونوع التعويم ونوع المطرقة الثقيلة والموجات فوق الصوتية وغيرها من طرق قياس مستوى المواد الشائعة. الأدوات لها خصائصها الخاصة ونطاقات التطبيق. يستخدم مقياس مستوى الرادار تقنية قياس موجة النبض الرادارية المتقدمة، مع أدائه الممتاز، خاصة في الخزانات ذات التحريض ودرجة الحرارة المرتفعة والبخار الكبير والغبار القوي والتآكل المتوسط ​​القوي والتندب السهل وظروف القياس القاسية الأخرى، ويظهر أدائه الممتاز ويلعب دورًا مهمًا في إنتاج الأتمتة الصناعية.

حلول نظام الرادار اللاسلكي:
في عملية إنتاج البتروكيماويات والفحم والأسمنت والمعادن وغيرها من الصناعات، من أجل ضمان سلامة السائل أثناء التخزين، ومراقبة الضغط ومستوى السائل ودرجة الحرارة والرطوبة وتركيز الغاز على سطح السائل في خزان التخزين في الوقت الحقيقي، وما إلى ذلك. إن كيفية جمع ونقل المعلمات ذات الصلة للسائل المخزن في خزان التخزين إلى مركز التحكم عن بعد، وكيفية بدء تدابير الطوارئ في حالة الطوارئ قد أزعجت دائمًا موظفي الإدارة. تعتمد مراقبة صهاريج التخزين التقليدية بشكل أساسي على عمليات التفتيش الدورية التي يقوم بها الموظفون المناوبون. تكلفة العمالة مرتفعة، وسيتم ترك العديد من العوامل البشرية وراءها، مما يشكل مخاطر على السلامة. استنادًا إلى التردد اللاسلكي 433 ميجا هرتز، وحل نقل البيانات اللاسلكي للاتصالات المتنقلة GPRS، والمراقبة عن بعد في الوقت الفعلي للضغط، ومستوى السائل، ودرجة الحرارة، والرطوبة في خزان التخزين، وتركيز الغاز على سطح السائل، وغيرها من المعلمات التي يهتم بها المستخدم، وفي حالة الطوارئ قم بتنشيط مرافق الطوارئ المقابلة.

ميزة
يمكنه تحقيق الشبكات اللاسلكية في نطاق 20 كيلومترًا.
يعتمد الرادار اللاسلكي عالي التردد 433M المتكامل على تقنية نقل التردد اللاسلكي 433M الأكثر تقدمًا في الصناعة. الحد الأقصى لمسافة الإرسال هو 20 كم، ويتم تشغيله بواسطة الألواح الشمسية أو أنابيب 220 فولت. يتم حذف العمليات المعقدة مثل الأسلاك في الموقع. يقوم الرادار بإخراج الإشارة الرقمية RS485 ويعتمد بروتوكول Modbus bus لتحقيق الشبكات اللاسلكية ضمن 100 وحدة. يعتمد جزء النقل اللاسلكي تقنية مودم LoRa عن بعد، والتي تتمتع بقدرة ممتازة على مقاومة التداخل ويمكنها تقليل الاستهلاك الحالي. الحساسية العالية وتصميم الدوائر يجعل ميزانية الارتباط الخاصة بها تصل إلى المستوى الرائد في الصناعة، مما يجعلها الخيار الأفضل للنقل لمسافات طويلة والتطبيقات ذات متطلبات الموثوقية العالية. بالمقارنة مع طريقة النقل التقليدية GPRS، فإن تكلفتها منخفضة إلى حد كبير. لا تقتصر على شبكة الاتصالات المتنقلة، فقد تم تحسين الموثوقية والقدرة على مقاومة التداخل بشكل كبير.

البعد الغلاف
الوحدة بالملم:

طريقة التثبيت

تركيب شفة
عند استخدام تركيب الحافة، يجب أن يكون الحد الأدنى للمسافة بين الجهاز وجدار الخزان 200 مم.

• طائرة مسند
• مركز السفينة أو محور التماثل

تركيب الرفع

ملحوظة: يرجى تجنب الاهتزاز والتداخل الكهرومغناطيسي القوي والأحمال أثناء التثبيت.

حل تكنولوجيا الإرسال اللاسلكي عن بعد GPRS:
GPRS هو نوع جديد من خدمة نقل البيانات عبر الإنترنت استنادًا إلى شبكة GPRS للاتصالات المتنقلة، وهو مناسب لنقل البيانات المفاجئ أو المتكرر والصغير. تتميز تقنية تبديل حزم GPRS بمزايا الوقت الفعلي عبر الإنترنت، وإعداد الفواتير وفقًا للحجم، وتسجيل الدخول السريع، والنقل عالي السرعة، والتبديل المجاني. من وجهة نظر الوصول إلى الإنترنت، يعد كل من الموقع المركزي والمحطات الفرعية بمثابة محطات للإنترنت. ما يسمى بوحدة GPRS هو جزء DTU من المحطة الفرعية.
الخيار 1: يستخدم الخادم المركزي عنوان IP ثابتًا على الشبكة العامة، ويصل GPRS-DTU مباشرة إلى مضيف الإنترنت من خلال عنوان IP. الحل 2: يستخدم الخادم المركزي ADSL وغيره من برامج تحليل أسماء النطاقات الديناميكية IP + للشبكة العامة الديناميكية. يقوم GPRS-DTU بتحليل عنوان IP الخاص بالخادم المركزي من خلال DNS لإكمال الاتصال ثنائي الاتجاه. المخطط 3: يستخدم الخادم المركزي عنوان IP للشبكة العامة الديناميكية مثل ADSL +يقوم برنامج خادم تحليل IP + GSM MODEM، وGPRS-DTU بالاتصال وإرسال معلومات بيانات الرادار إلى خادم تحليل IP، ويقوم خادم تحليل IP بإرجاع عنوان IP المضيف من خلال المعلومات لإكمال اتصال UDP ثنائي الاتجاه. المخطط 4: يعتمد المركز GPRS-DTU أو GPRS MODEM، وتعتمد الشبكة بأكملها IP ثابتًا لشبكة APN الخاصة المتنقلة.

تعتبر شركة Xi'an Kacise Optronics Tech Co., Ltd نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا من حيث التكلفة لعملاء OEM لدينا.

ما يمكننا تقديمه:

• يتضمن النطاق إصدار/لون غلاف مخصص، ونوع الخيط (G-Thread/NPT Thread)، وبرامج مخصصة، ومطبوعات، ودليل وكتالوج. إذا كنت مهتمًا بالتثبيت إلى جانبك، فوحدة الرادار متاحة بالتأكيد.
