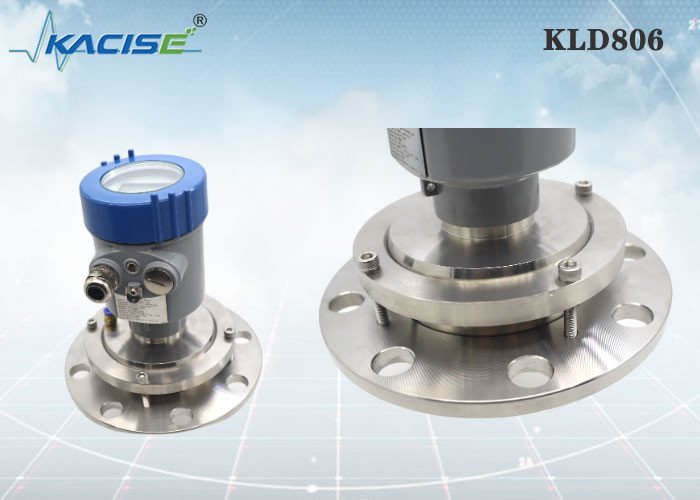

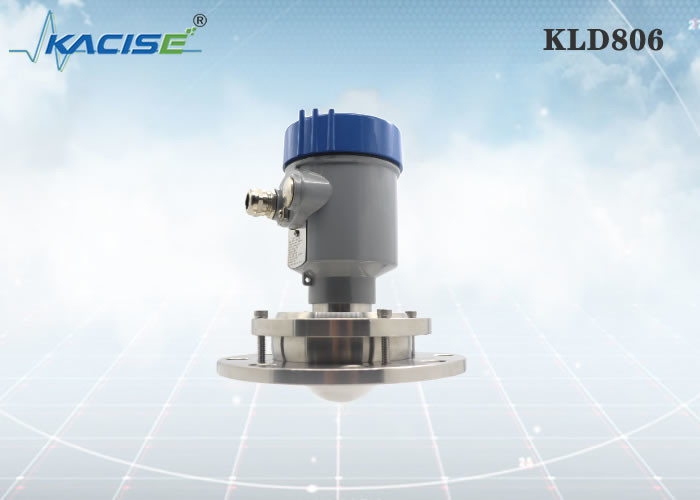

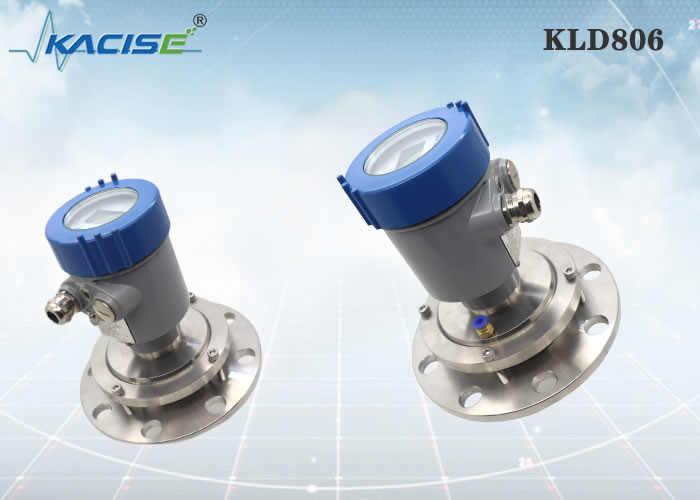

جهاز استشعار مستوى الرادار KLD806 80GHz مع وظيفة التطهير لتطبيق الغبار القوي في صوامع الدقيق

لقد تطلبت حالة الصناعة الزراعية وحجم العمليات في السوق اليوم أدوات أكثر فعالية لإدارة الحبوب. في حين كان من الممكن أن يستخدم نظام مراقبة مستوى الصوامع في الماضي طرقًا يدوية أو ميكانيكية لتحديد مستويات الحبوب، فإن العديد من الصوامع المستخدمة اليوم ضخمة، مما يجعل هذه الأنظمة غير عملية إلى حد كبير.
اليوم، يعد الرادار على مستوى الصومعة طريقة شائعة لتصميم أداة قياس فعالة على مستوى الحاوية. يستخدم قياس مستوى رادار الصومعة مولد نبض وجهاز استشعار تعبئة صندوق الحبوب لتحديد مستوى المواد الصلبة الموجودة في الصومعة. يتم نقل النبض عبر كابل أو قضيب اتصال، ثم يعود عندما يواجه التغير في العزل الكهربائي الذي يتميز بالتحول من الهواء إلى الحبوب. يقوم النظام بعد ذلك بحساب زمن انتقال النبضة لتحديد قياس مستوى صومعة الحبوب.
هناك طريقة أخرى لمراقبة الصناديق اللاسلكية تستخدم أجهزة استشعار بالموجات فوق الصوتية لإطلاق واستقبال نبض ميكانيكي يكتشف تغير الكثافة على أساس المستوى. هذه الأنظمة صغيرة نسبيًا وتميل إلى أن تكون فعالة من حيث التكلفة للغاية. ومع ذلك، بما أن الموجات الصوتية تتأثر بكل من الرطوبة ودرجة الحرارة المحيطة، فإن أجهزة مراقبة مستوى الصندوق بالموجات فوق الصوتية ليست مثالية للبيئات الرطبة أو تلك المعرضة لتقلبات كبيرة في درجات الحرارة.
الحل الأكثر قوة هو أن أجهزة استشعار مستوى الصومعة الليزرية لا تتطلب أي اتصال ويمكنها اكتشاف مستويات الحبوب بدقة على مسافة طويلة. تعد أنظمة مراقبة الصناديق اللاسلكية هذه أقل عرضة للتداخل البيئي وستعمل بشكل جيد حتى في الصوامع الطويلة والضيقة بفضل أسلوب قياس الشعاع المركز.

• تردد عالي 80 جيجا هرتز، المزيد من التركيز
• نوع واحد من هوائي PTFE، بدون كابل أو قضيب أو هيكل إسقاط.
• مناسبة للتطبيقات الطويلة/الطويلة/الضيقة
• لا يتأثر بتغيرات درجات الحرارة أو الغبار أو الأبخرة
• يوصى بثبات العزل الكهربائي > 2
• دعم خدمة OEM دفعة صغيرة

KLD806

المتوسطة: الصلبة، حاوية التخزين، حاوية العملية، تطبيق الغبار القوي نطاق القياس: 0.3 م ~ 10/20/30/60/100 م اتصال العملية: شفة ≥ DN100 درجة حرارة العملية: -40~110 درجة مئوية ضغط العملية: -0.1～0.3MPa حجم الهوائي: هوائي عدسة 76 مم (اختياري للتطهير) مادة الهوائي: PTFE الدقة: ±5 ملم فئة الحماية: IP67 التردد المركزي: 80 جيجا هرتز زاوية الإطلاق: 3 درجات مصدر الطاقة: سلكين / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك /AC220V الغلاف: الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ إخراج الإشارة: بروتوكول ثنائي الأسلاك /4...20mA/HART أربعة أسلاك 4...20 مللي أمبير/RS485 Modbus

عند استخدام تركيب الحافة، يجب أن يكون الحد الأدنى للمسافة بين الجهاز وجدار الخزان 200 مم.
① مستوى المسند
② مركز السفينة أو محور التماثل

عند تثبيت الجهاز، تجنب تثبيته فوق مدخل المادة، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة، مثل مجاديف التحريك، وما إلى ذلك.

في ظل ظروف العمل المعقدة للغاية، يمكن للجهاز أن يعمل بشكل طبيعي إذا لم يكن هناك أي عائق في المنطقة بنصف قطر 20 سم متمركز في نقطة التثبيت.

يعتمد الحد الأقصى لارتفاع بكرة التثبيت H كحد أقصى على قطر بكرة التثبيت D وحجم زاوية إطلاق المنتج.
سوف يؤثر اتصال التثبيت الطويل جدًا على أداء الرادار.

الوحدة بالملم:

تعتبر شركة Xi'an Kacise Optronics Tech Co., Ltd نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا من حيث التكلفة لعملاء OEM لدينا.
ما يمكننا تقديمه:
يتضمن النطاق إصدار/لون غلاف مخصص، ونوع الخيط (G-Thread/NPT Thread)، وبرامج مخصصة، ومطبوعات، ودليل وكتالوج. إذا كنت مهتمًا بالتثبيت إلى جانبك، فوحدة الرادار متاحة بالتأكيد.
