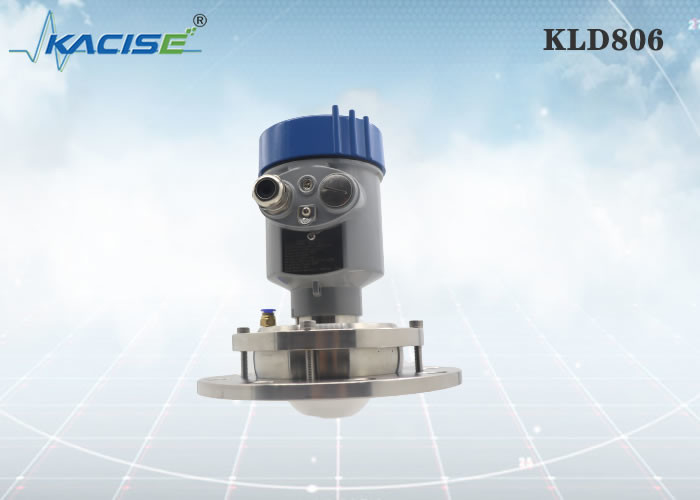

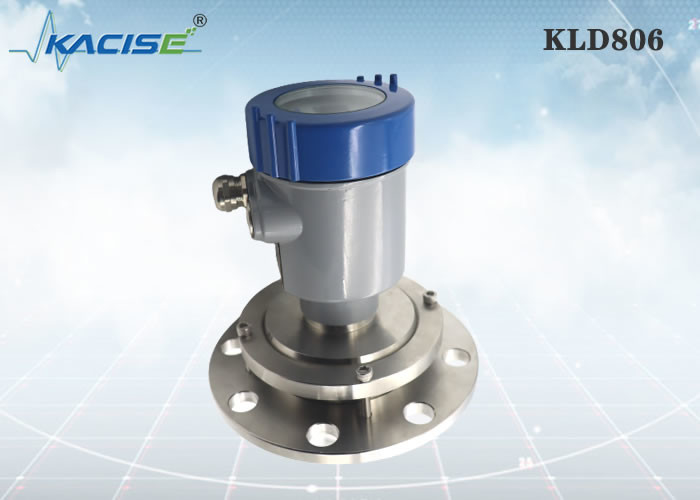

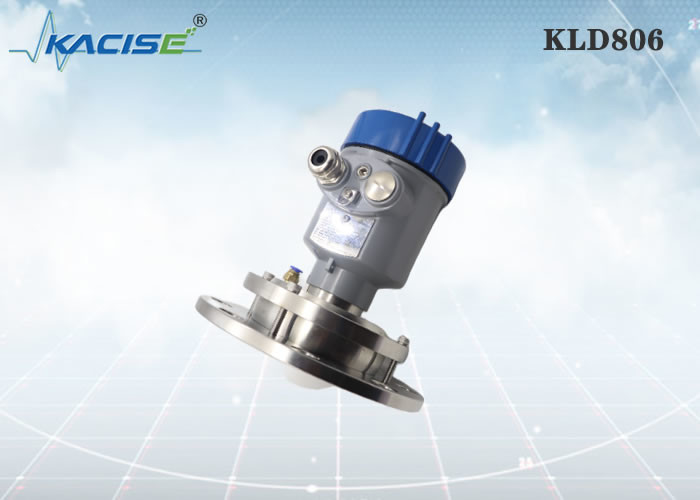

جهاز استشعار مستوى رادار KLD806 80G FM مع تركيب شاشة تردد 80GHz وهوائي PTFE للصوامع الإسمنتية

76-81GHz منتجات رادار الموجات المستمرة FM تدعم تطبيقات الأربعة أسلاك وثنائية الأسلاك. نماذج متعددة ، يمكن أن يصل الحد الأقصى لمدى المنتج إلى 100 متر.بسبب ترددها العاملة العالية وطول الموجة الأقصر، وهو مناسب بشكل خاص للتطبيقات الصلبة.وضع العمل من إرسال واستقبال الموجات الكهرومغناطيسية من خلال العدسة لديها مزايا فريدة في الغبار العالي وبيئة درجة حرارة قاسيةيجب أن يتم تثبيت الجهاز بواسطة شاشة أو خيط لجعل التثبيت مريح وسهل.

• رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
• حجم الهوائي الأصغر يرضي قياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزًا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• لديه اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
• أنماط قياس متعددة، استجابة الرادار في وضع قياس سريع

KLD806

الوسيط: الصلب، حاوية التخزين، حاوية العملية، تطبيق الغبار القوي نطاق القياس: 0.3m~10/20/30/60/100m اتصالات العملية: الجهاز الحاجز ≥ DN100 درجة حرارة العملية: -40~110°C ضغط المعالجة: -0.1~0.3MPa حجم الهوائي: هوائي عدسة 76 ملم (التطهير اختياري) مواد الهوائيات: PTFE دقة: ± 5 ملم درجة الحماية: IP67 تردد المركز: 80GHz زاوية الإطلاق: 3 درجة مصدر الطاقة: سلكان /DC24V أربعة أسلاك /DC12 ~ 24V أربعة أسلاك / AC220V الغلاف: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ خروج الإشارة: سلكين / 4... 20mA / بروتوكول هارت أربعة أسلاك 4...20mA/ RS485 Modbus

عند استخدام تركيب الجهاز، يجب أن تكون المسافة الأدنى بين الجهاز وجدار الخزان 200 ملم.

1 طائرة معطيات

2 مركز الوعاء أو محور التماثل

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

في ظل ظروف عمل معقدة للغاية، يمكن أن تعمل الآلة بشكل طبيعي إذا لم يكن هناك عقبة في المنطقة التي يبلغ نصف قطرها 20 سم في مركز نقطة التثبيت.

الحد الأقصى لارتفاع الملف التثبيت H max يعتمد على قطر الملف التثبيت D وحجم زاوية إطلاق المنتج.

اتصال التثبيت الطويل سيؤثر على أداء الرادار

الوحدة بالمم:
