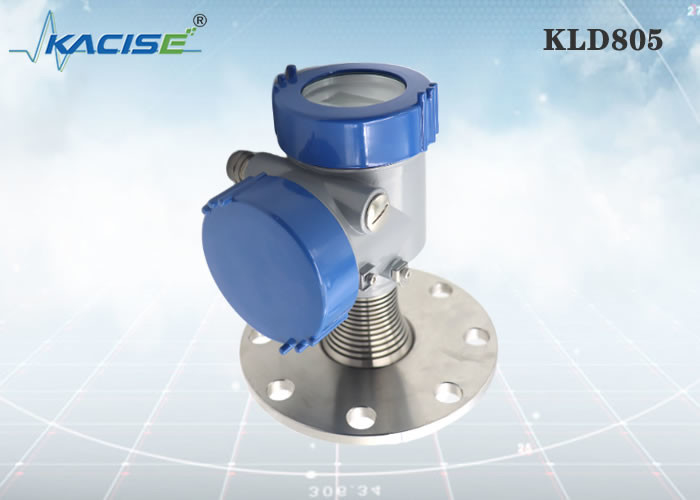

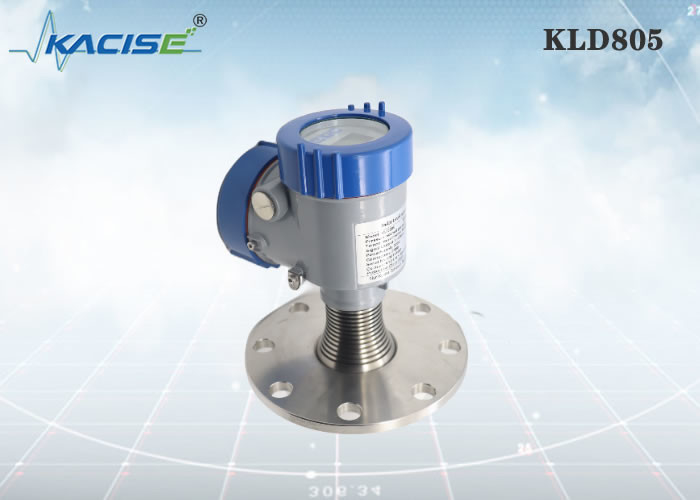

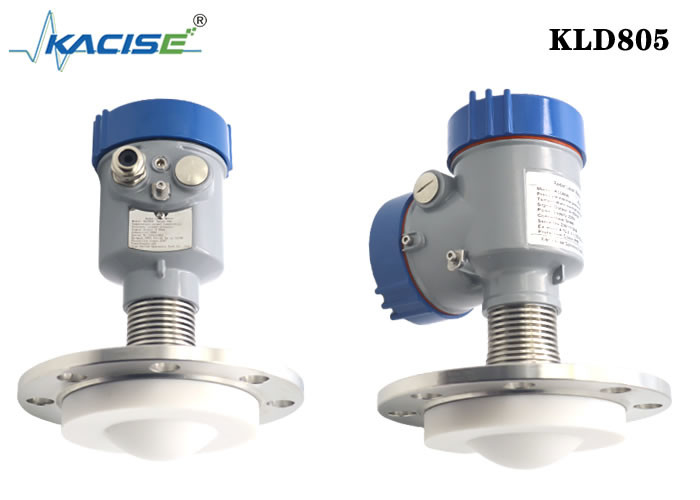

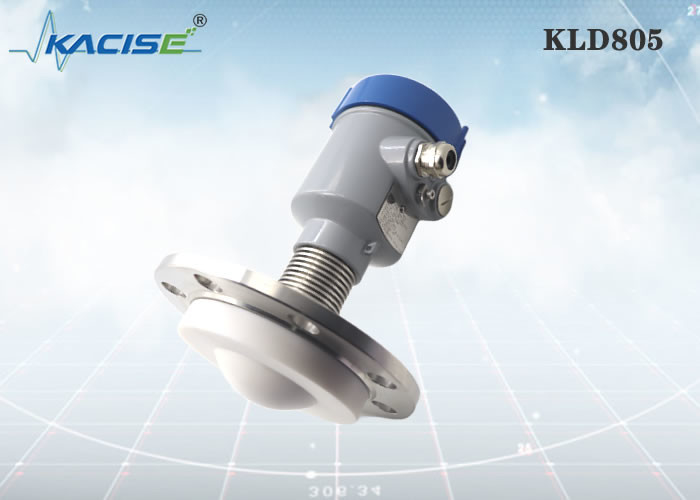

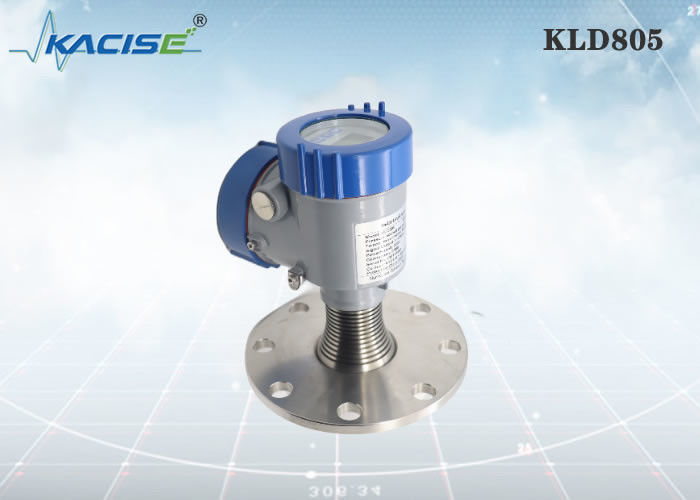

أدوات قياس مستوى الرادار KLD805 80G لبيئات درجة الحرارة العالية والضغط العالي مع هوائي PTFE

مقدمة

الفرق في تطبيق نطاق تردد جهاز الإرسال على مستوى الرادار

بيئة قذرة وملوثة

مع الاستخدام الطويل الأمد، والتراب والملوثات المتراكمة على الهوائية سوف تؤثر على قوة واتجاه إشارة الرادار.أي قذارة تغطي الهوائي سوف تمتص المزيد من الطاقة، ويمكن أن يتغير اتجاه شعاع. وهذا يؤدي إلى فقدان قوة الإشارة. لذلك ، تكنولوجيات الترددات المنخفضة والمتوسطة هي أكثر ملاءمة.

خزانات التخزين مع التكثيف و/أو البخار

التكثيف والبخار يمكن أن يسبب انعكاسات على أسطح المنتج لتكون مخفية من قبل ضوضاء قطرات الماء. هذه مشكلة أكثر بالنسبة للإشارات عالية التردد.لذا تقنيات التردد المتوسط والمنخفض هي خيار أفضليجب تجنب الهوائيات ذات الأسطح السطحية الأفقية دائمًا من أجل التكثيف.

بخار عالية وتحريك

تأكد من اختيار مقياس مستوى رادار 80G موجة مليمترية. مقياس مستوى رادار 80G له تردد انتقال مرتفع وله اختراق جيد ولا يتأثر بالبخار.زاوية النقل 2 ° يمكن أن تتجنب بشكل فعال تدخل من شفرة التحريكالخوارزمية الفريدة لتتبع الصدى تتجنب قراءة صدى متعددة عندما يكون مستوى المواد مرتفعًا.

التطبيقات مع الاضطرابات والموجات والتموجات

غالبًا ما توجد الموجات والتموجات على سطح سوائل العمليات في الخزانات الكبيرة. وهذه الاضطرابات ضارة بشكل خاص للقياسات عالية التردد.أدوات مستوى الترددات المنخفضة والمتوسطة تنبعث أطول من طول الموجة، مما يجعلهم يعملون بشكل أفضل.

تطبيق الرغوة

مثل الغبار والتكثيف، طبقة من الرغوة فوق السائل يمكن أن تمتص إشارة الرادار، مما يجعل القياسات الدقيقة أكثر صعوبة.الملاسا، أو اللاتكس. بالنسبة للرغوة الخفيفة ، تعمل الوسطات بشكل جيد. يجب تجنب تقنيات التردد العالي في تطبيقات الرغوة.

المواصفات

KLD805

الوسيط: سائل يآكل بقوة، بخار، رغوة درجة حرارة عالية وضغط مرتفع نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العمليات: الجهاز الحدودي ≥ DN80 درجة حرارة العملية: -40~200°C ضغط المعالجة: -0.1~2.5MPa حجم الهوائي: الهوائي العدسي 76 ملم (وفقاً لحجم اللحاء) مادة الهوائية: PTFE / ملء شامل دقة: ± 1 ملم درجة الحماية: IP67 تردد المركز: 80GHz زاوية الإطلاق: 3 درجة مصدر الطاقة: سلكان /DC24V أربعة أسلاك /DC12 ~ 24V أربعة أسلاك / AC220V غلاف: الألومنيوم / البلاستيك / الفولاذ المقاوم للصدأ خروج الإشارة: سلكين / 4... 20mA / بروتوكول هارت أربعة أسلاك 4...20mA/ RS485 Modbus

التثبيت

1. تركيب الاطار

عند استخدام تركيب الجهاز، يجب أن تكون المسافة الأدنى بين الجهاز وجدار الخزان 200 ملم.

1 طائرة معطيات

2 مركز الوعاء أو محور التماثل

2.منشآت رفع

متطلبات التثبيت

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

في ظل ظروف عمل معقدة للغاية، يمكن أن تعمل الآلة بشكل طبيعي إذا لم يكن هناك عقبة في المنطقة التي يبلغ نصف قطرها 20 سم في مركز نقطة التثبيت.

مخطط اتصال التثبيت:

الحد الأقصى لارتفاع الملف التثبيت H max يعتمد على قطر الملف التثبيت D وحجم زاوية إطلاق المنتج.

اتصال التثبيت الطويل سيؤثر على أداء الرادار

الأبعاد

بُعد الغلاف
الوحدة بالمم:
