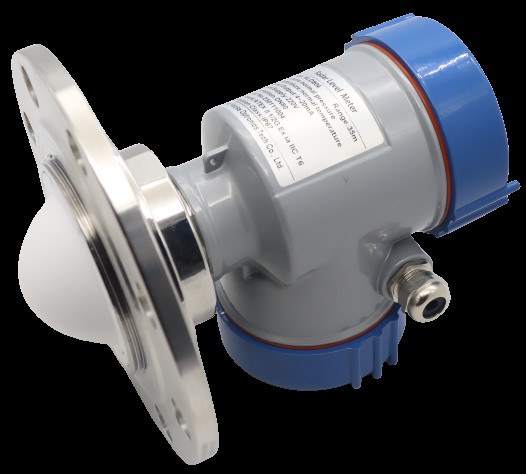

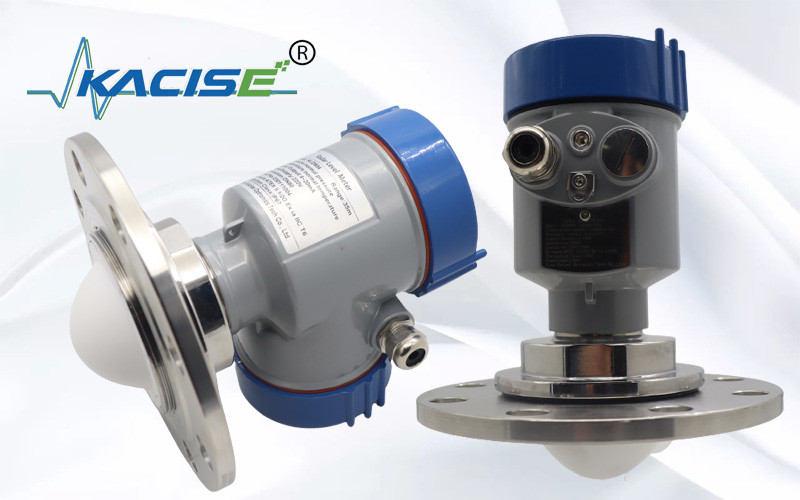

كايسيس OEM 80G نوع رادار مستوى جهاز إرسال 50m مقياس مستوى رادار
جهاز إرسال مستوى الرادار 80G من نوع Kacise OEM هو جهاز رائع. يعمل على تردد 80G، ويوفر دقة عالية في قياس المستوى.يمكن أن تراقب بدقة مستويات السائل أو الصلبة في مختلف الخزانات الصناعية والأوعيةتكنولوجيا الرادار تمكن العملية الموثوقة حتى في البيئات الصعبة مع الغبار، البخار، أو درجات الحرارة المتقلبة.تم تصميم جهاز الإرسال مع ميزات متقدمة لتحسين الاستقرار والمتانةيوفر بيانات دقيقة ومستوى في الوقت الحقيقي، وهو أمر حاسم للسيطرة الفعالة على العمليات في الصناعات مثل الكيميائية والبتروكيماويات والمواد الغذائية والمشروبات.بنيته المدمجة والقوية تجعلها مناسبة لتركيبات داخلية وخارجية على حد سواء، لضمان مراقبة مستوى دون تعقيد ودقيق.
1.بعد المنتج

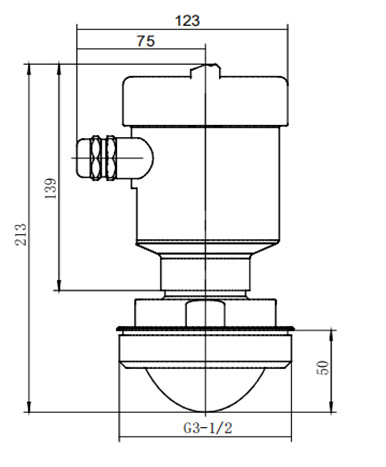

2مبدأ العمل
هوائي الرادار ينقل نبضة ميكروويف ضيقة سيتم انعكاسها مرة أخرى عند الوصول إلى سطح الوسيط المختبر ثم يتم استقبالها مرة أخرى من قبل نظام الهوائي.يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوىوبما أن سرعة انتقال الميكروويف سريعة جدا، فإن الوقت المستخدم لنقل الميكروويف إلى سطح الوسط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.
- نعم
3الخصائص التقنية
رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
- الحجم الأصغر للهوائي يرضي قياس المزيد من ظروف العمل.
- مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
لديها اختراق أقوى ويمكن استخدامها بشكل طبيعي في حالة الالتصاق والتكثيف.
نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
- أوضاع قياس متعددة، استجابة الرادار في وضع قياس سريع

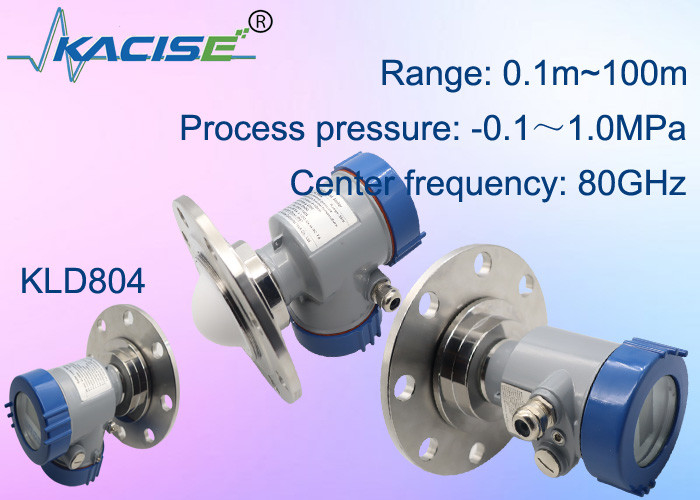

4المواصفات التقنية واختيارات النماذج
| النموذج | KLD804 |
| متوسطة | سائل قوي ومرضى، بخار، رغوة |
| نطاق القياس | 0.1m~10/20/30/60/100m |
| اتصال العملية | الحافة ≥ DN50 |
| درجة حرارة العملية |
-40 ≈ 130 درجة مئوية |
| ضغط العملية | -0.1 ∼1.0MPa |
| حجم الهوائي | هوائي عدسة 76 ملم |
| مواد الهوائيات | PTFE |
| الدقة | ± 1 ملم |
| فئة الحماية | P67 |
| تردد المركز | 80 غيغاهرتز |
| زاوية الإطلاق | 2° |
| إمدادات الطاقة | سلكان / DC24V / أربعة سلاسل / DC12 ~ 24V / أربعة سلاسل / AC220V |
| الغلاف |
الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ |
| مخرج الإشارة | سلكين / 4...20mA / بروتوكول هارت أربعة سلاسل / 4...20mA / RS485 مودبوس |
5متطلبات التثبيت
عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.
6. الاتصال الكهربائي
إمدادات الطاقة
(4×20) mA/HART ((2 سلك)
إشارة مصدر الطاقة والتيار الخارجي تتشارك كابل محمي من اثنين من النواة. يرجى الرجوع إلى البيانات التقنية لمجموعة الجهد المحددة.
(4×20) mA ((4 سلك/6 سلك)
إمدادات الكهرباء تحتاج إلى إمدادات منفصلةو يتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة وإشارة التيار (يمكن إخراج إشارة التيار والواجهة RS485 في نفس الوقت، ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).
RS485/Modbus
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل ، ويتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة والإشارة الرقمية. (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت,ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).
7.الارتباط
8دليل السلامة
الرجاء مراعاة متطلبات اللوائح المحلية للتركيبات الكهربائية اتبع اللوائح المحلية للصحة والسلامة للموظفينجميع العمليات على المكونات الكهربائية للأداة يجب أن تتم من قبل المهنيين الذين تلقوا تدريبا رسمياالرجاء التحقق من لوحة اسم الآلة للتأكد من أن مواصفات المنتج تلبي متطلباتك.يرجى التأكد من أن فولتاج إمدادات الطاقة يتفق مع المتطلبات المذكورة على لوحة اسم الآلة.
9درجة الحماية
هذا الجهاز يفي بالكامل بمتطلبات درجة الحماية IP66/67، يرجى ضمان مقاومة المياه لرأس ختم الكابل. كما هو موضح أدناه:
كيفية التأكد من أن المنشأة تلبي متطلبات IP67:
تأكد من أن رأس الختم لم يتضرر
تأكد من أن الكابل لم يتضرر
يرجى التأكد من أن الكابلات المستخدمة تلبي متطلبات لوائح الاتصال الكهربائي.
قبل الدخول في الواجهة الكهربائية ، ثني الكابل لأسفل لضمان أن الماء لن يتدفق إلى المنزل ، انظر 1
الرجاء تشديد الغدة الكابل، انظر 2
الرجاء توصيل الواجهة الكهربائية غير المستخدمة بمغلقة عمياء، انظر 3
10خطية المستشعر
زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي يصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (3dB عرض).الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن أن تنعكس عن طريق الأشياء المتداخلة.
| قطر هوائي العدسة |
Φ32mm عدسة الهوائي |
Φ42mm عدسة الهوائي |
Φ76mm عدسة الهوائي |
Φ74.7mm العدسة الهوائية |
| زاوية الشعاع | 7° | 6° | 3° | 3° |
كلما كان حجم الهوائي أكبر وكلما كان زاوية شعاع α أصغر ، كلما تم إنشاء أصداء تدخل أقل.
للحصول على قياسات أكثر دقة ، تجنب تثبيت أي أجهزة داخلية (مثل مفاتيح الحد ، وأجهزة استشعار درجة الحرارة ، والقواعد ، وحلقات الفراغ ، وملفات التدفئة ، والحاجز ، وما إلى ذلك.) ضمن نطاق شعاع الإشارة.
