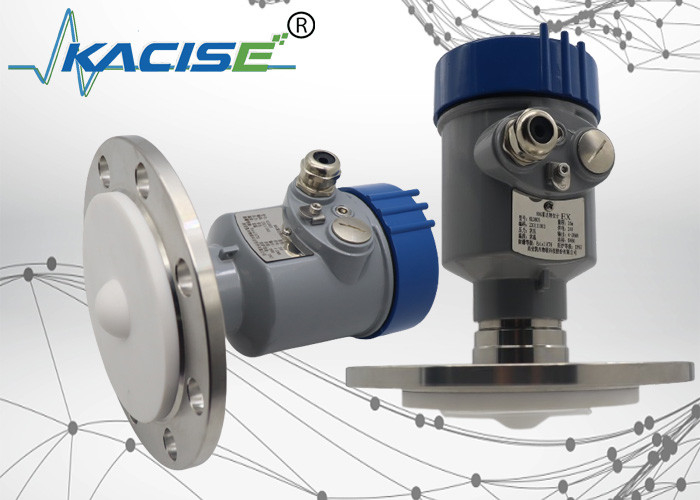

مقياس مستوى رادار 80GHz لخزانات درجة الحرارة العالية والخزانات السامة مع تقنية FMCW

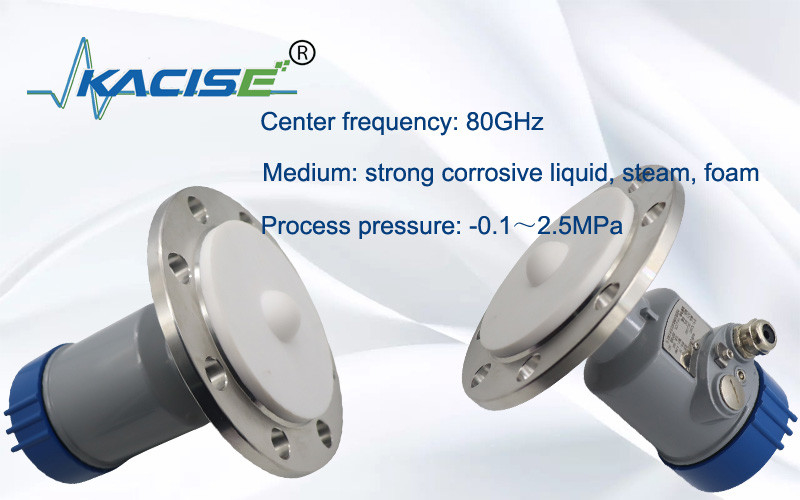

قياس مستوى الرادار 80G ، مناسبة لخزانات الحرارة العالية ، الضغط العالي ، والآثار السامة

1مقدمة

مقياس مستوى الرادار KLD803 80G يستخدم تقنية FMCW. ينبعث من الهوائي إشارة رادار FM عالية التردد مع تردد متزايد خطيًا.يتم استقبالها من قبل نفس الهوائيالفرق في التردد بين الإشارات المرسلة والمستلمة متناسب مع المسافة المقاسة.إشارة الفرق الترددي التي تم جمعها تخضع لـ FFT للحصول على طيف الصدى وحساب مسافة الهدف.

2.بعد المنتج

3مبدأ العمل

هوائي الرادار ينقل نبضات الميكروويف الضيقة التي سوف تعكس مرة أخرى عند الوصول إلى سطح الوسيط الذي تم اختباره ثم يتم استقبالها مرة أخرى من قبل نظام الهوائي.يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوىوبما أن سرعة انتقال الميكروويف سريعة جدا، فإن الوقت المستخدم لنقل الميكروويف إلى سطح الوسط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.

4الخصائص التقنية

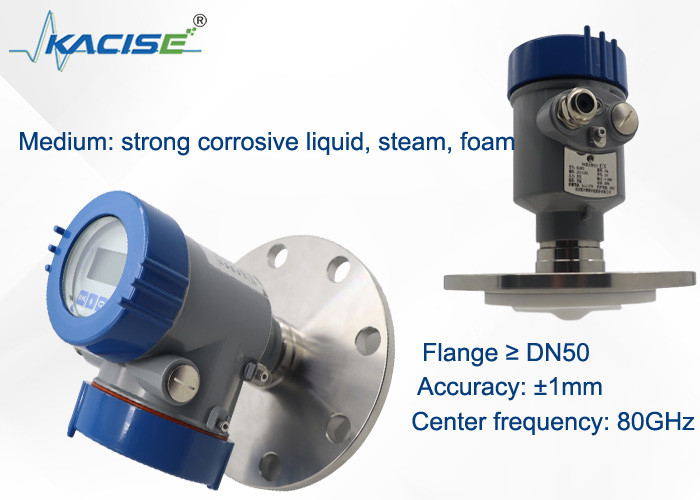

• رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
• حجم الهوائي الأصغر يرضي قياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزًا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• لديه اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
• أنماط قياس متعددة، استجابة الرادار في وضع قياس سريع

5المواصفات التقنية واختيارات النماذج

6متطلبات التثبيت

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

7. الاتصال الكهربائي

إمدادات الطاقة

(4×20) mA/HART ((2 سلك)
إشارة مصدر الطاقة والتيار الخارجي تتشارك كابل محمي من اثنين من النواة. يرجى الرجوع إلى البيانات التقنية لمجموعة الجهد المحددة.

(4×20) mA ((4 سلك/6 سلك)
إمدادات الكهرباء تحتاج إلى إمدادات منفصلةو يتم استخدام كابل محمي من أربعة نواة لمصدر الطاقة وإشارة التيار (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت، ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).

RS485/Modbus
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل ، ويتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة والإشارة الرقمية. (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت,ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).

8.الارتباط

9خطية المستشعر

زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي يصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (عرض 3dB).الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن أن تنعكس بواسطة الأشياء المتداخلة.
