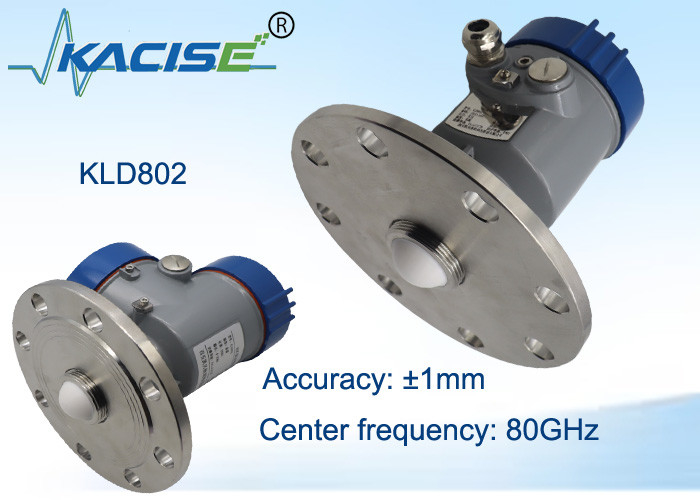

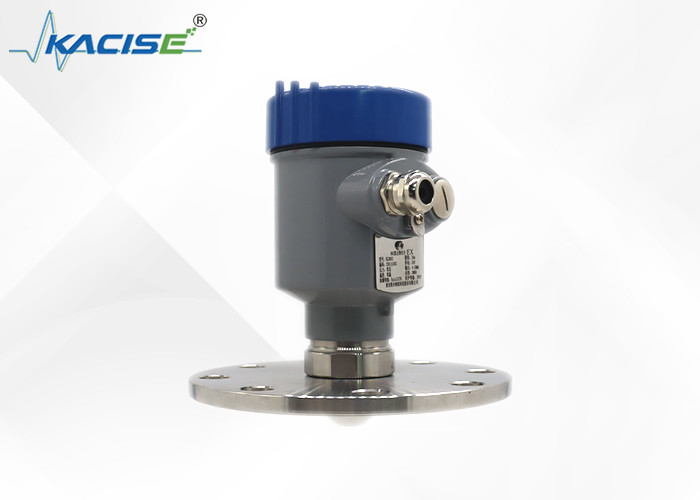

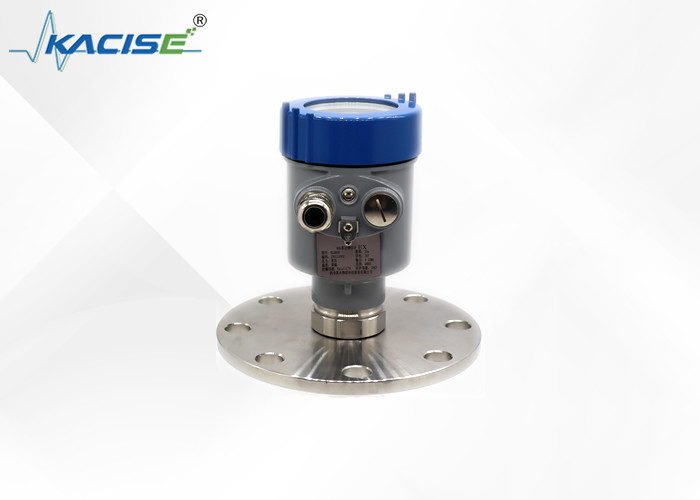

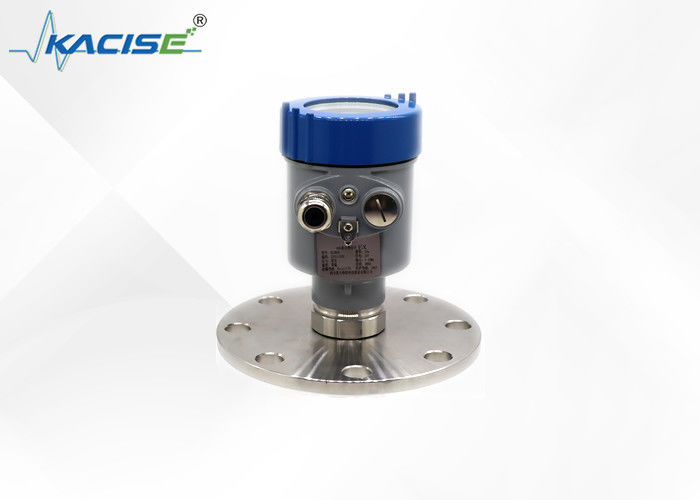

مقياس مستوى رادار غير اتصال 80GHz بدقة 1mm لقياس مستوى خزان المياه 100m

مقياس مستوى الرادار بدون اتصال دقة 1 ملم هو منتج متميز. تقدم قياسات دقيقة للغاية بدقة 1 ملم. الجهاز، وهو مناسب لقياس مستوى خزان المياه حتى 100m. تصميم غير اتصال يقلل من التآكل، وتوفير موثوقة وطويلة الأمد الأداء لتنفيذ تطبيقات صناعية مختلفة.

هوائي الرادار ينقل نبضة ميكروويف ضيقة والتي سوف تعكس مرة أخرى عندما تصل إلى سطح الوسط الذي تم اختباره ثم تم استلامه مرة أخرى بواسطة نظام الهوائية. يجب أن يتم نقل الإشارات إلى جهاز الكهرباء ويتم تحويلها إلى إشارات مستوى. الميكروويف سريع جدا، الوقت المستخدم لنقل الميكروويف إلى سطح الوسيط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.

• رادار الموجة المليمترية، يمكن أن يصل دقة القياس إلى ± 2mm، و الحد الأدنى للمساحة العمياء للقياس هو 0.05 متر.
• حجم الهوائي الأصغر يرضي قياس العمل أكثر الشروط
• مجموعة متنوعة من هوائيات العدسة، زوايا إطلاق أصغر، أكثر تركيزا الطاقة، إشارات الصدى أقوى، وموثوقية أعلى من الرادارات الأخرى المنتجات في نفس الظروف الصناعية والتعدينية.
• لديه اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكية أكبر، وقياس الكهرباء المنخفضة الوسائط المستمرة أكثر استقراراً.
• أنماط قياس متعددة، استجابة الرادار في وضع قياس سريع

عند تثبيت الجهاز ، تجنب تثبيته فوق المادة المدخل، ومحاولة تجنب مختلف الأشياء التي تؤثر على الإشارة، مثل أدوات التحريك، الخ

إمدادات الطاقة

(4×20) mA/HART ((2 سلك)

إمدادات الطاقة والإشارة الحالية الخروج تشارك اثنين من النواة محمي الرجاء الرجوع إلى البيانات التقنية لجهد التغذية المحدد النطاق

(4×20) mA ((4 سلك/6 سلك)

إمدادات الطاقة تحتاج إلى أن تكون مدعومة بشكل منفصل، يتم استخدام الكابل لتزويد الطاقة وإشارة التيار (إشارة التيار والواجهة RS485 يمكن أن تكون المخرج في نفس الوقت، و ستة النواة مطلوب كابل محمي للخروج في وقت واحد).

RS485/Modbus

إمدادات الطاقة تحتاج إلى أن تكون مدعومة بشكل منفصل، يتم استخدام الكابل لتزويد الطاقة والإشارة الرقمية (الإشارة الحالية والإشارة الرقمية). ويمكن أن تكون مخرجة واجهة RS485 في نفس الوقت، و ستة النواة محمي يتطلب الكابل للخروج في وقت واحد).

الرجاء مراعاة متطلبات المنشأة الكهربائية المحلية اتبع القوانين المحلية للصحة والسلامة يجب إكمال العمليات على المكونات الكهربائية للجهاز من قبل المهنيين الذين تلقوا تدريبا رسميا. لوحة اسم الآلة لضمان أن مواصفات المنتج تلبي احتاجاتك. يرجى التأكد من أن فولتاج إمدادات الطاقة هو ثابت مع المتطلبات على لوحة اسم الصك.

هذا الجهاز يفي بالكامل بمتطلبات درجة الحماية IP66/67، يرجى التأكد من مقاومة الماء لرأس سدادة الكابلات. كما هو موضح أدناه:

كيفية التأكد من أن المنشأة تلبي متطلبات IP67:

• تأكد من أن رأس الختم لم يتضرر
• تأكد من أن الكابل لم يتضرر
• يرجى التأكد من أن الكابلات المستخدمة تلبي متطلبات لوائح الاتصال الكهربائي.
• قبل دخول الواجهة الكهربائية، ينحني الكابل لأسفل لضمان أن الماء لن يتدفق إلى الغطاء، انظر 1
• الرجاء تشديد الغدة الكابل، انظر 2
• الرجاء توصيل الواجهة الكهربائية غير المستخدمة بمغلقة عمياء، انظر 3

زاوية الشعاع

زاوية الشعاع هي زاوية الشعاع التي كثافة الطاقة من الرادار الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن ان تعكس من قبل الاعتراض على الكائنات.

كلما كان حجم الهوائي أكبر وأصغر زاوية شعاع α ، كلما كان أقل سيتم إنشاء صدى التداخل.

للحصول على قياسات أكثر دقة، تجنب تثبيت أي أجهزة داخلية (مثل كمفتاحات الحد، أجهزة استشعار درجة الحرارة، قواعد، حلقات فراغ، لفائف التدفئة، المكافئات، الخ) داخل نطاق شعاع الإشارة.
