KLD805 جهاز إرسال مستوى رادار 80GHz للسائل التآكل القوي بدقة ± 1mm وتكنولوجيا FMCW

يعتمد مقياس مستوى الرادار من سلسلة KLD800 80G تقنية الموجة المستمرة المعدلة بالتردد (FMCW). ينبعث الهوائي إشارة رادار FM عالية التردد، ويزداد تردد إشارة الرادار خطيًا. يتم استقبال إشارة الرادار المرسلة بواسطة نفس الهوائي بعد أن تنعكس بواسطة الوسط المقاس. وفي الوقت نفسه، يتناسب فرق التردد بين تردد الإشارة المرسلة وتردد الإشارة المستقبلة مع المسافة المقاسة. يتم إخضاع إشارة فرق التردد المجمعة إلى تحويل فورييه السريع (FFT) للحصول على طيف الصدى المنعكس، ويتم حساب المسافة إلى الهدف المراد قياسه بناءً على ذلك.

• رادار موجة ملليمتر، يمكن أن تصل دقة القياس إلى ±2 مم، والحد الأدنى للمنطقة العمياء للقياس هو 0.05 م.
• يفي حجم الهوائي الأصغر بقياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، وزوايا إطلاق أصغر، وطاقة أكثر تركيزًا، وإشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• يتميز بقدرة اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكي أكبر، وقياس الوسائط الثابتة العازلة المنخفضة أكثر استقرارًا.
• أوضاع قياس متعددة، استجابة الرادار في وضع القياس السريع.

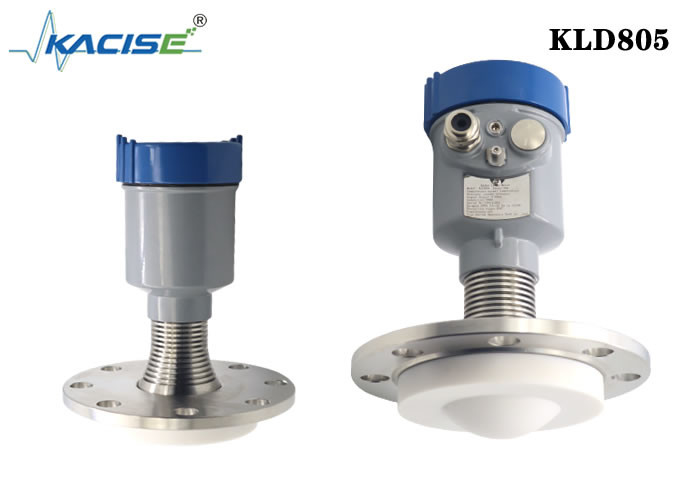

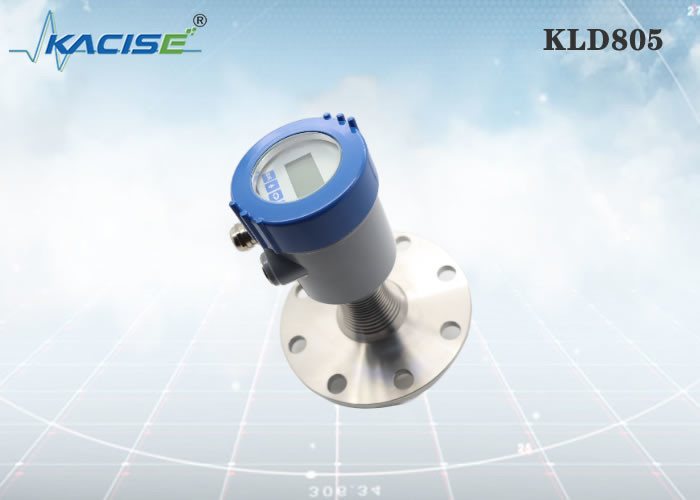

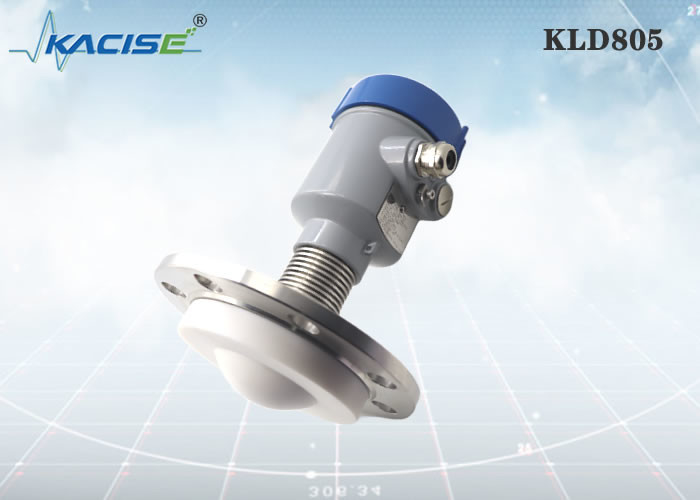

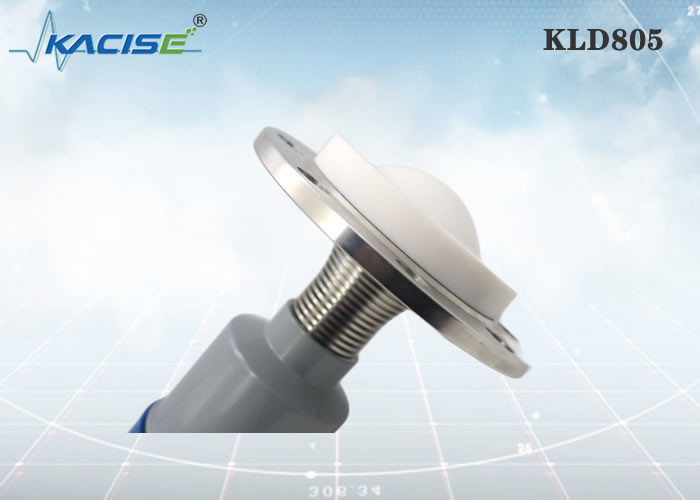

KLD805

متوسط: سائل قوي أكال، بخار، رغوة، ارتفاع درجة الحرارة. وارتفاع الضغط نطاق القياس: 0.1 م ~ 10/20/30/60/100 م اتصال العملية: شفة ≥ DN80 درجة حرارة العملية: -40~200 درجة مئوية ضغط العملية: -0.1~2.5MPa حجم الهوائي: هوائي عدسة 76 مم (حسب حجم الحافة) مادة الهوائي: PTFE/الحشو الشامل الدقة: ± 1 مم فئة الحماية: IP67 التردد المركزي: 80 جيجا هرتز زاوية الإطلاق: 3 درجات مصدر الطاقة: سلكين / DC24V أربعة أسلاك / DC12 ~ 24V الغلاف: الألومنيوم / البلاستيك / الفولاذ المقاوم للصدأ إخراج الإشارة: بروتوكول ثنائي الأسلاك /4...20mA/HART أربعة أسلاك 4...20 مللي أمبير/RS485 Modbus

عند استخدام تركيب الحافة، يجب أن يكون الحد الأدنى للمسافة بين الجهاز وجدار الخزان 200 مم.

① مستوى المسند

② مركز السفينة أو محور التماثل

عند تثبيت الجهاز، تجنب تثبيته فوق مدخل المادة، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة، مثل مجاديف التحريك، وما إلى ذلك.

في ظل ظروف العمل المعقدة للغاية، يمكن للجهاز أن يعمل بشكل طبيعي إذا لم يكن هناك أي عائق في المنطقة بنصف قطر 20 سم متمركز في نقطة التثبيت.

مخطط اتصال التثبيت:

يعتمد الحد الأقصى لارتفاع بكرة التثبيت H كحد أقصى على قطر بكرة التثبيت D وحجم زاوية إطلاق المنتج.

سوف يؤثر اتصال التثبيت الطويل جدًا على أداء الرادار.

الوحدة بالملم:

الوحدة بالملم:
