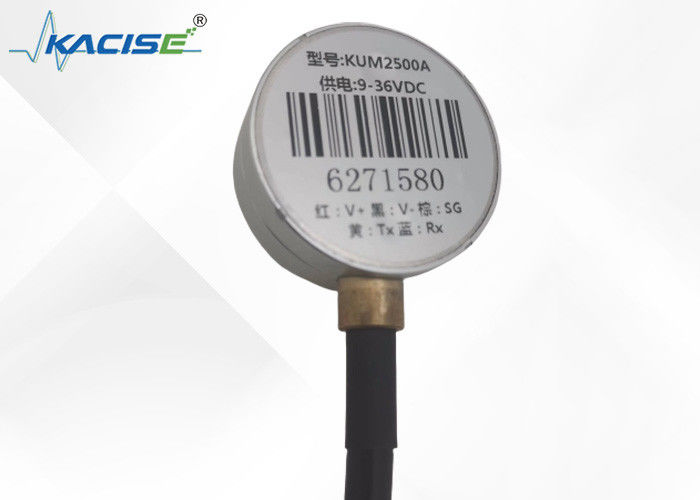

مقياس مستوى الموجات فوق الصوتية مع الاتصال RS232 0.5% FS الدقة والشهادة ضد الانفجار لحاويات النفط الخارجية

1. مبدأ التشغيل

مستشعر ذراع السائل الخارجي مع مبدأ تحديد نطاق السونار، باستخدام مستشعر دمج درجة الحرارة لمعالجة إشارة السونار. يتم لصق المستشعر في الجدار الخارجي للخزان. استخدام الخوارزمية الحاصلة على براءة اختراع لحساب ارتفاع السائل في الخزان وإخراجه إلى نظام التحكم عن بعد (مثل DCS) من خلال (4-20) مللي أمبير، HART، RS-485، Modbus.

وفقًا للشكل الصحيح، الوقت المستغرق لإرسال الإشارة ثم استقبالها من سطح السائل. يتم تغذية الإشارات من محول الطاقة إلى المعالج ثم معالجتها بواسطة خوارزمية حاصلة على براءة اختراع لحساب ارتفاع السائل وفقًا للصيغة:

ح=αV(ر-t1)/2

H: ارتفاع السائل

v: سرعة الصوت في السائل

t: الوقت بين الإشارة المرسلة والمستقبلة

tg: زمن الانتشار في جدار الخزان

α: عامل تعويض السائل

2. التطبيقات

• خزانات غاز البترول المسال
• خزانات الأمونيا السائلة
• خزانات البروبان السائل
• خزانات الوقود
• خزانات الأحماض/المذيبات
• خزانات حمض الكبريتيك المركز (98%)
• خزانات حمض النيتريك
• خزانات حمض الهيدروكلوريك

3. الميزات

• تكنولوجيا الاستشعار الحقيقية غير الغازية
• يلتصق المستشعر بالجزء الخارجي من قاع الخزان
• مناسبة لمعظم أشكال وأحجام العلب
• الإخراج إلى نظام القياس عن بعد - خيارات مختلفة
• تمت الموافقة على CNEX للاستخدام في المناطق الخطرة
• (المعالج والمستشعر)
• مستشعر درجة الحرارة المتكامل
• قياس خزان منخفض التكلفة وموثوق ودقيق
• لا يتأثر بالضغط
• تركيب سهل - لا يوجد اختراق للخزان
• تحديث بسيط للدبابات الموجودة
• لا يوجد وقت توقف أثناء التثبيت
• لا توجد أجزاء متحركة - لا صيانة

3. المعلمة

4. الحزمة

5. صورة التطبيق

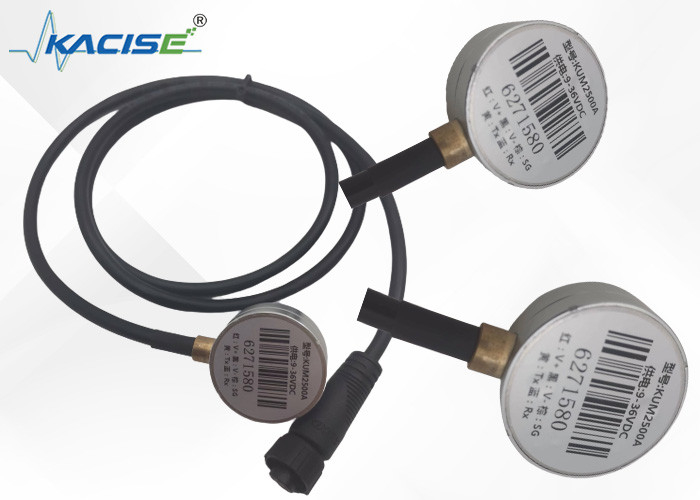

5. صورة المنتج

Xi'an Kacise مؤهلة مع ISO 9001-2008، GJB 9001B-2009، CE، وشهادات السلامة الجوهرية المقاومة للانفجار والسلامة المعزولة المقاومة للانفجار، وما إلى ذلك والتي تضمن امتثال منتجاتنا للمعايير الدولية.

نحن متخصصون في تصنيع أدوات قياس الضغط والمستوى والتدفق والمنتجات ذات الصلة لمدة 10 سنوات. على أساس الموظفين الفنيين والإداريين ذوي الخبرة، ومن خلال جهود جميع موظفينا، أصبحنا مصنعًا محترفًا لأدوات القياس ومزودًا للحلول. ونحن نحاول باستمرار تحسين جودة المنتج.

في الوقت الحالي، تم بالفعل تصدير أجهزة استشعار Kacise إلى أمريكا وإسبانيا وأستراليا وتشيلي و20 دولة ومنطقة أخرى، وقد تلقت العديد من ردود الفعل الإيجابية. موزعينا في الخارج يتزايدون أيضًا. نحن نعتبر "الأسعار المعقولة ووقت الإنتاج الفعال وخدمة ما بعد البيع الجيدة" مبدأنا، ونأمل في التعاون مع المزيد من العملاء من أجل التنمية المتبادلة.

من أجل اختيار مستشعر الضغط المناسب لك، يرجى إرسال المعلومات أدناه مع التعليقات.

1. مجال التطبيق
2. دقة
3. إشارة الإخراج
4. جهد إمداد الطاقة
5. نطاق القياس
6. واسطة
7. نطاق درجة الحرارة
