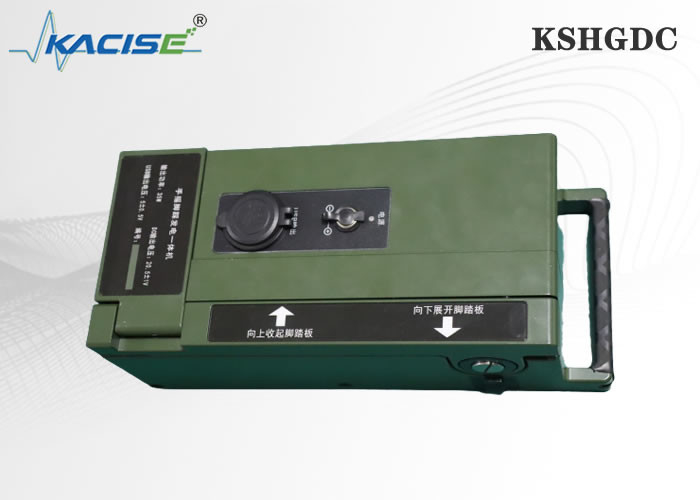

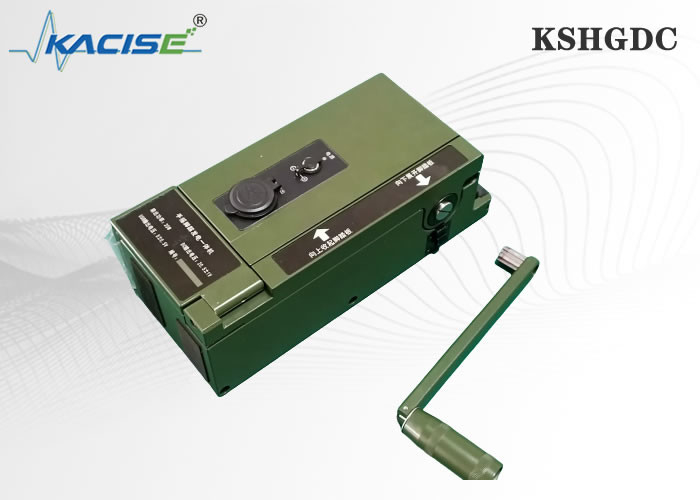

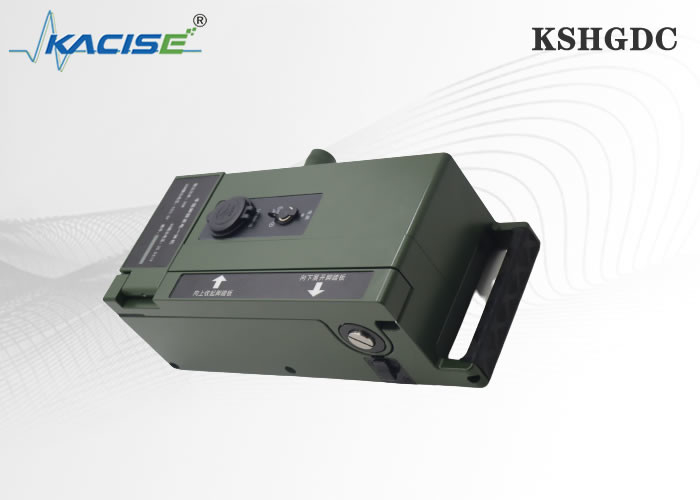

مولد الكرنك اليدوي العسكري
1 - الوصف العام
1.1 التطبيق
هذا المولد اليدوي هو مصدر طاقة متواصل للجهاز الراديوي و شحن البطارية مع 16.8 فولت و 5 فولت.يمكنه توفير الطاقة بشكل مستمر يعمل في الشحن العائم بطارية التخزين لحالات الطوارئ العسكرية.
خصائص المنتج:
1.2 المواصفات الرئيسية
المعايير الرئيسية
| السمة | الوصف | ملاحظة |
| قدرة الشحن | 16V±1V 2.5A ((طبيعي) | |
| قدرة الإنتاج | 14.5V±0.5V 5A | |
| قيمة مشبك الجهد الخارجي | 29Vdc | يتم ارتباطه بشكل إيجابي الجهد الخارجي مع سرعة الدوران |
| سرعة الدوران | 90-150 دورة/دقيقة (طبيعية) | التحكم في سرعة تشغيل للتأكد من أن الخضراء أدت على ؛ وهذا يعني مولد العمل في حالة العمل المناسبة |
| الجهد الخارجي | 12-24 فولت قابلة للطلب | |
| الطاقة الخارجة | 60 واط طبيعياً، 80 واط كحد أقصى | |
| الجهد موجة | 25mV | |
| الخروجأوتالجهد التقلباتحسب الحمل المتغير | 10% من الناتجالقيمة الاسمية ut (max) | |
| الحياة العاملة | 1200 ساعة الاسمية | |
| حماية الاختصار الخارجي | مدعوم | |
| بيئة التطبيق |
درجة الحرارة: -40 درجة مئوية + 70 درجة مئوية الرطوبة النسبية: 0 ٪ ٪ 95 ٪ ((40 درجة مئوية). الاهتزاز:5.5-200 هرتز @1.5g |
مقاومة للمطر |
| الحجم | الجسم 145 ملم × 85 ملم × 70 ملم. | الوزن 1.8 كجم (مع المضرب) |
| الإطار: 800mm × 430mm × 285mm | وزنه 2.8 كجم (مع المفتاح) |
1.3 حزمة التسليم تتكون
| البند | كمية | ملاحظة |
| جسم المولد | 1 ٪ | |
| الإطار المتكامل | 1 ٪ | |
| كابل نقل الطاقة | 1 ٪ | طول الكابلات هو 3 كابلات النواة لـ 2 مخرجات و حلقة عامة. |
| حزام الكتف | زوج واحد |
|
2 مبادئ العمل
هذا المولد اليدوي يعمل بواسطة القوى العاملة. عن طريق التشغيل، فإنه ينتج القوة الدافعة لجعل المولد المغناطيسي الدائم متزامن لتوليد الطاقة.بعد تصحيحها بواسطة ثنائيات السيليكون، يتم تصفيته بواسطة المكثفات ثم يتم تنظيمه بواسطة جهاز تنظيم سلسلة الترانزستور ، ويتم تحويله إلى جهد خروجي متزامن متزامن. يتم تحويل جهد الخروج للشحن دون تنظيم.
2.1 ناقل التروس
يتم نقل قوة هذا المولد اليدوي بواسطة ثلاثة أدوات تسلسلية، يتم نقل الطاقة من المقبضات إلى عمود عجلات الدوار من المولد ويجعل الدوار يدور.نسبة النقل الإجمالية I=Il xI2=7.46x6.71 = 50 حيث أن سرعة الدوران هي 11 أور / دقيقة ، فإن سرعة الدوار في المولد حوالي 3000r / دقيقة.
2.2 المولّد
هيكل المولد هو نوع الدوار الخارجي ؛ يتكون الستاتور من طيات موزعة ثلاثية المراحل ومتعرجة في اتصال النجم. يتم دمج الطيات مع جوهر الستاتور ككل.الدوار مصنوع من الأرض النادرة المغناطيس الدائم هو شكل نجمة وثمانية القطب، يتم استخدام مغناطيس محذوف بالهواء لتحقيق الاستقرار. عندما يتم تشغيل المقبضات ، هناك حركة نسبية للمجال المغناطيسي فيما يتعلق بالستاتور ،ويتم تحفيز الجهد المتناوب ثلاثي المراحل في لف الستاتور بتردد حوالي 200 هرتز.
2.3 جزء الدوائر
تتكون الدائرة من محول نوع الجسر ثلاثي المراحل ومرشح مكثف. يتم استقرار مخرج إمدادات الطاقة إلى DC بواسطة الترانزستورات المتسلسلة.يعرض العرض الرقمي حالة العمل بما في ذلك الجهد والتيار- التحكم في سرعة التأرجح للحفاظ على المؤشر الأخضر أدى على أثناء التأرجح المضرب، الأصفر أدى على، يجب أن تسريع وأحمر أدى على سرعة المؤشر إلى أسفل.
2.4 طريقة الحماية
تم تزويد هذا المولد بدوائر حماية من الإفراط في الجهد للحد من الجهد الدخالي للمنظم وجهد الطاقة الخارجي للشحن عند 29V±0.5 فولت ومنع الجهاز المزود من أن تتلف من قبل السرعة الزائدة والجهد العالي
