Place of Origin:
China
اسم العلامة التجارية:
Kacise
Model Number:
KOCF3000
فيديو

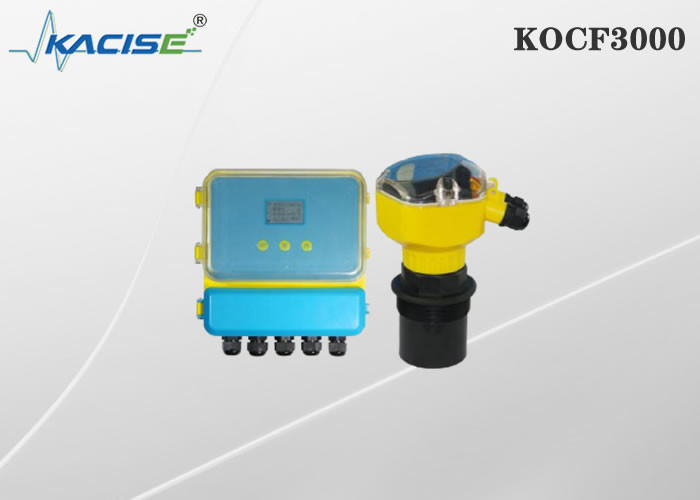

يتم استخدام مقياس تدفق القناة المفتوحة بالموجات فوق الصوتية من سلسلة KOCF3000، جنبًا إلى جنب مع قياس مجرى السد، لقياس المياه
التدفق في قناة مفتوحة يتم استخدامه بشكل أساسي لقياس تدفق محطة الصرف الصحي ومنفذ تصريف مياه الصرف الصحي للمؤسسات والعامة
المؤسسات والمجاري الحضرية وكذلك قنوات الري والحفاظ على المياه.
أما بالنسبة للعدادات التي تنتجها KACISE، يتم استخدام طريقة عدم الاتصال للقياس عن طريق السماح للموجات فوق الصوتية بالمرور عبر الهواء. ولذلك، فهي أكثر موثوقية ومتانة في المحاليل القذرة والمسببة للتآكل مقارنة بأجهزة القياس من النوع الملامس.
| وظائف | نوع متكامل | نوع الانقسام |
|---|---|---|
| نطاق القياس | 0.1 لتر / ثانية ~ 99999.99 م 3 / ساعة | |
| التدفق الإجمالي | الحد الأقصى: 4290000000.00 م3 | |
| الأعلى. قيمة مقياس مستوى الماء | 3م، 0.40م للمنطقة الميتة | |
| دقة قياس مستوى الماء | 0.5% | |
| نسبة القرار | 3 مم أو 0.1% (يجب أخذ الأكبر) | |
| عرض | شاشة LCD | |
| دقة قياس التدفق | 1~5% لمسيل السد القياسي (مسيل الأسلاك والقناة المتوافقة مع المعايير الوطنية)؛ 10 ~ 50% لمسيل السد غير القياسي | |
| الإخراج التناظري | 4 أسلاك، حمل 4~20 مللي أمبير/600 أوم | |
| تتابع الإخراج | (اختياري) مجموعتان من التيار المتردد 220 فولت/ 8 أمبير أو تيار مستمر 24 فولت/ 5 أمبير | |
| مزود الطاقة | معيار 24VDC 100mA؛ أو اختياري 220 فولت تيار متردد + 15% 50 هرتز | |
| مزود الطاقة | (اختياري) 12VDC، يتم توفيره عن طريق البطارية أو الطاقة الشمسية | |
| درجة حرارة العمل | أداة العرض -20~+60 درجة مئوية، المسبار -20~+80 درجة مئوية | |
| ضغط العمل | الضغط الجوي القياسي | |
| درجة حرارة العمل | ≥90% رطوبة نسبية، غير مكثفة | |
| درجة حرارة العملية | -20~+80 درجة مئوية؛ | |
| ضغط العملية | الضغط الجوي القياسي | |
| تواصل | اختياري، اتصال 485 و232، بروتوكول MODBUS | |
| درجة IP | متر IP66، مسبار IP68 | متر IP66، مسبار IP68 |
| كابل التحقيق | لا أحد | معيار 10 م، كحد أقصى. 100 م |

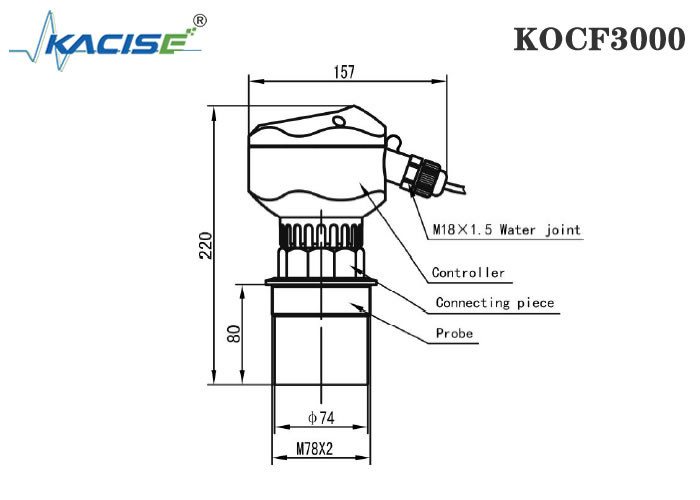

| حجم تركيب المسبار | يعتبر الخيط M78×2 هو الاختيار الأول، مع زاوية إرسال صغيرة ومنطقة عمياء صغيرة تبلغ 20 سم. خيط G1-1/2 + خيط تلميع، وخيط M48×2 + خيط تلميع اختيارية، مع مساحة عمياء 30-40 سم. | |
| مادة التحقيق | المعيار الذي تم تصنيعه بواسطة ABS، ويجب استخدام المواد المضادة للتآكل لتلك الخاصة بالبيئة المسببة للتآكل | |
| تبديد الطاقة من نوع الانقسام |
يتم توفير النوع المنفصل بقدرة 24 فولت، مع تبديد طاقة 100 مللي أمبير للأجهزة التي لا تحتوي على مرحل، و120 مللي أمبير للأجهزة التي تحتوي على مرحل واحد، و145 مللي أمبير للأجهزة التي تحتوي على مرحلتين، و170 مللي أمبير للأجهزة التي تحتوي على ثلاثة مرحلات، و190 مللي أمبير للأجهزة التي تحتوي على أربعة مرحلات. القوة المحددة هي على النحو التالي: المنتج بدون مرحل: 24 × 100 مللي أمبير = 2.4 وات؛ منتج بمرحل واحد: 24×120 مللي أمبير=2.9 وات؛ منتج مزود بمرحلين: 24×145 مللي أمبير=3.5 وات منتج مزود بثلاثة مرحلات: 24×170 مللي أمبير=4.1 وات؛ منتج مزود بأربعة مرحلات: 24×190 مللي أمبير=4.6 وات؛ |
|
| تبديد الطاقة من النوع المتكامل |
يتم توفير نوع الدوائر الأربع المتكامل بقدرة 24 فولت، مع تبديد طاقة يبلغ 80 مللي أمبير للأجهزة التي لا تحتوي على مرحل، و105 مللي أمبير للأجهزة التي تحتوي على مرحل واحد، و105 مللي أمبير للأجهزة التي تحتوي على مرحلتين. القوة المحددة هي على النحو التالي: المنتج بدون مرحل: 24 × 80 مللي أمبير = 1.9 وات؛ منتج بمرحل واحد: 24×105 مللي أمبير=2.5 وات؛ منتج مزود بمرحلين: 24×145 مللي أمبير=3.1 وات |
|

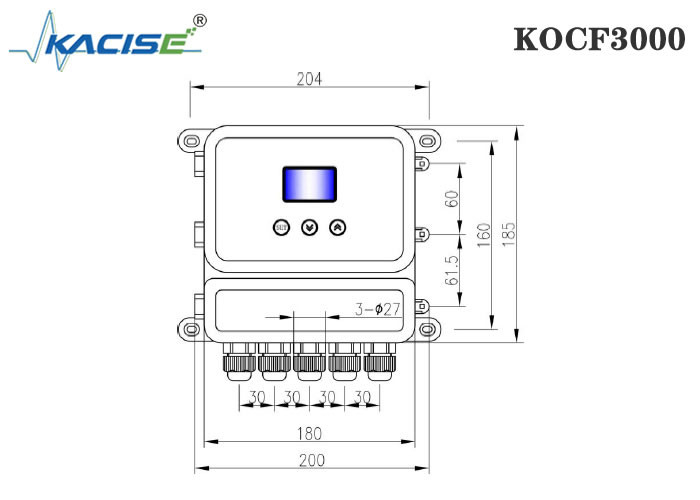

ملحوظة: يجب تركيب أداة العرض الخاصة بمقياس تدفق القناة المفتوحة بالموجات فوق الصوتية من النوع المنفصل في الداخل مع حالة تهوية جيدة وخالية من الغازات المسببة للتآكل. يجب تعليق الأداة على الحائط. إذا كان من الضروري تركيبه في الخارج بسبب سوء الحالة الداخلية، فيجب تعبئة الجهاز في صندوق واقي وإبقائه بعيدًا عن أشعة الشمس والمطر.
