Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
رقم الموديل:
KUFS2000
مقدمة
سلسلة KUF2000 مصراع على مقياس تدفق بالموجات فوق الصوتية يتكون من المقياس والصمام على جهاز الاستشعار.
عداد التدفق بالموجات فوق الصوتية سهل التثبيت ، لا حاجة لقطع الأنابيب والمياه ، لا فقدان للصحافة. يدعم القياس عبر الإنترنت على المدى الطويل.يمكن قياس نطاق واسع من تدفق السائل مع جهاز الاستشعار مشددة على الأنابيب.

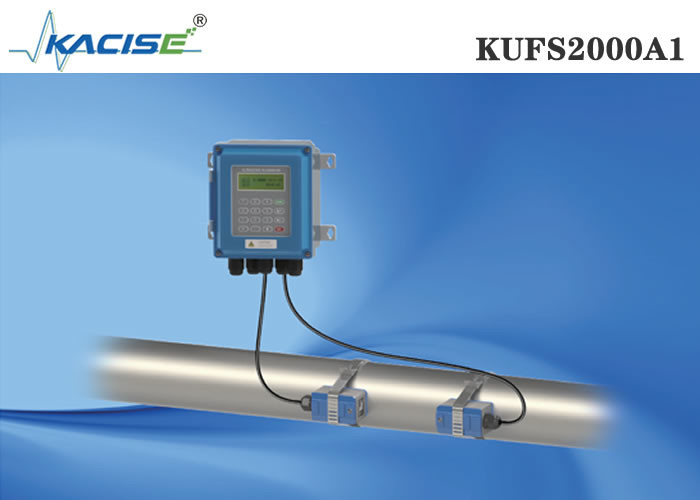

يمكن تثبيت مقياس تدفق KUFS2000 على الجدار أو في صندوق الأدوات ، درجة الحماية IP67.
يتم تثبيت المشابك على أجهزة الاستشعار على الأنابيب بواسطة حزام فولاذي. مناسبة لأحجام الأنابيب من DN32mm إلى DN6000mm.
ظروف العمل
| الوحدة الرئيسية | جهاز استشعار | |
| الحماية | IP65 | IP68 |
| الرطوبة | ≤85%RH | |
| الحرارة | -20~60 درجة مئوية | -30~160 درجة مئوية |
المعايير الأساسية
| الدقة | ≤ 1% |
| نطاق السرعة | 0~±10m/s، قياس ثنائي الاتجاه |
| حجم الأنابيب | DN32~DN6000 |
| الحرارة | -30~160 درجة مئوية |
| نوع السائل | سائل واحد يمكن أن ينقل موجة صوتية. مثل الماء، مياه البحر، مياه الصرف الصحي، النفط، المواد الكيميائية ، الكحول، الخ |
| مواد الأنابيب | الصلب، الفولاذ المقاوم للصدأ، الحديد الزهري، النحاس، البيكس، الألومنيوم، الصلب الزجاجي، الخ. |
| مخرج الإشارة |
1 طريق 4-20mA الخروج ((عائق 0 ~ 1K ، دقة 0.1٪) خروج نبضات OCT في اتجاه واحد ((عرض النبضات 6 ~ 1000ms) مخرج رله اتجاه واحد |
| مدخل الإشارة | 3 طريق مدخل 4-20mA، لتحقيق قياس الحرارة عن طريق توصيل PT100 مقاومة البلاتين. |
| واجهة | RS485، دعم MODBUS |
| تخزين البيانات | تخزين بطاقة SD بانتظام النتائج المحددة مسبقا (اختياري) |
| إمدادات الطاقة | DC8 ~ 36V أو AC85 ~ 264V |

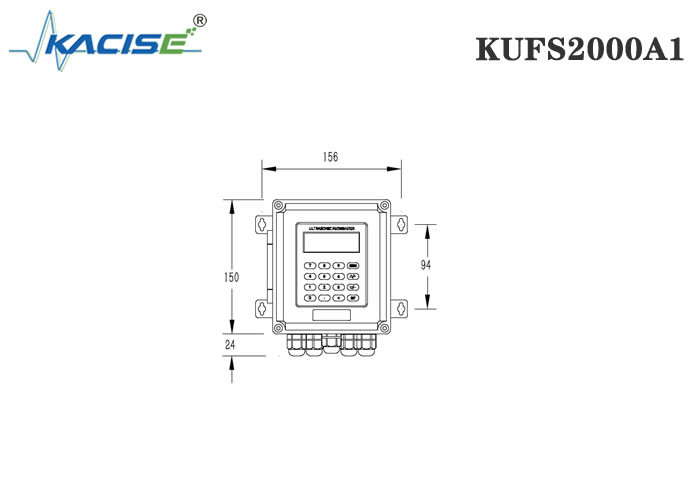

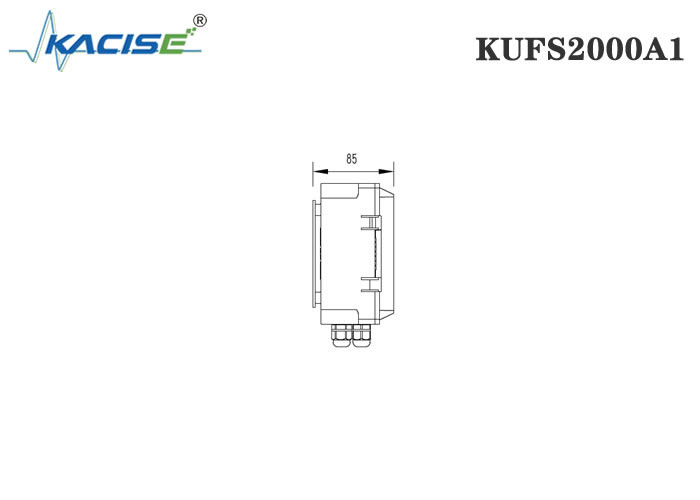

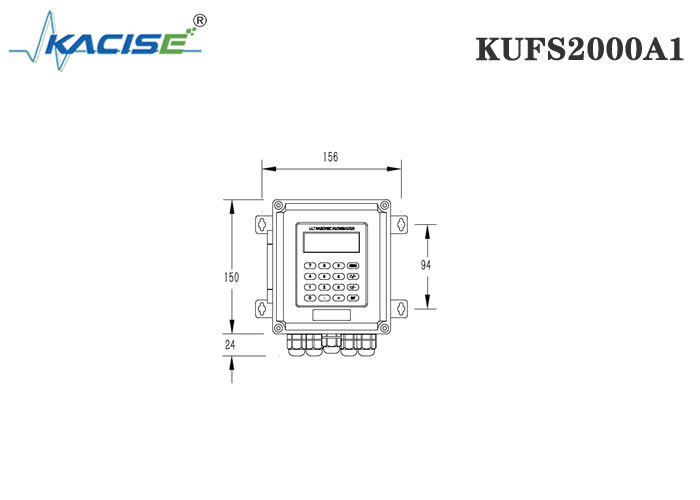

البعد
| النوع | النموذج | نطاق القياس | الحرارة | البعد |
| حجم صغير | TS-2 | DN32~DN100 | - 30 ~ 90 درجة مئوية | 45 × 25 × 28 ملم |
| متوسط الحجم | TM-1 | DN50 ~ DN700 | - 30 ~ 90 درجة مئوية | 64×39×44ملم |
| حجم كبير | TL-1 | DN300 ~ DN6000 | - 30 ~ 90 درجة مئوية | 97×54×53ملم |
| النوع | النموذج | نطاق القياس | الحرارة | البعد |
| حجم صغير | TS-2-HT | DN32~DN100 | - 30~160 درجة مئوية | 45 × 25 × 28 ملم |
| متوسط الحجم | TM-1-HT | DN50 ~ DN700 | - 30~160 درجة مئوية | 64×39×44ملم |
| حجم كبير | TL-1-HT | DN300 ~ DN6000 | - 30~160 درجة مئوية | 97×54×53ملم |

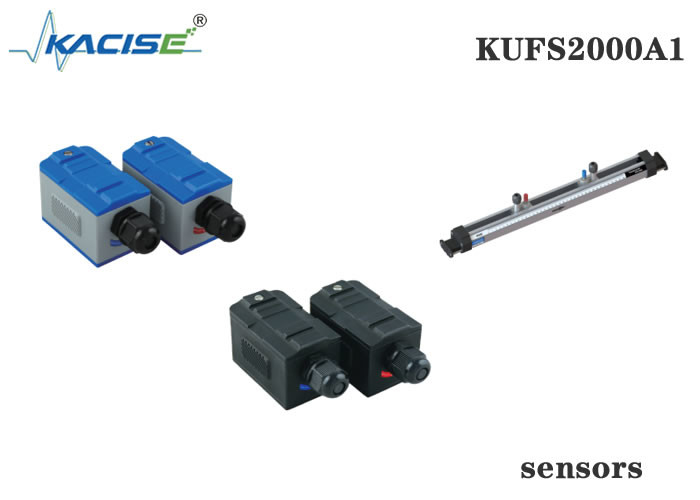

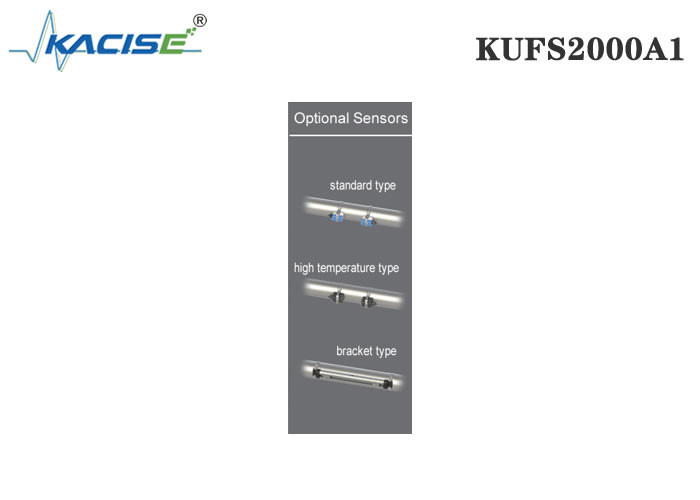

عقدة الدعامات المثبتة على المستشعر
| النوع | النموذج | نطاق القياس | الحرارة | البعد |
| جهاز استشعار قياسي صغير الحجم | HS | DN32~DN100 | - 40~90 درجة مئوية | 318×59×85ملم |
| جهاز استشعار قياسي متوسط الحجم | هـم | DN50~DN300 | - 40~90 درجة مئوية | 568×59×85ملم |
| تمديد (بواسطة فقط) | إيه بي-1 | >DN300 | - 40~90 درجة مئوية | 88×59×49ملم |
| مستشعر الحرارة العالية | HS-HT | DN32~DN100 | - 40~160 درجة مئوية | 318×59×145ملم |
| مستشعر درجة حرارة عالية | HM-HT | DN50~DN300 | - 40~160 درجة مئوية | 568×59×145ملم |
| تمديد (بواسطة فقط) | EB-1-HT | >DN300 | - 40~160 درجة مئوية | 88×59×49ملم |
معلومات الطلب
