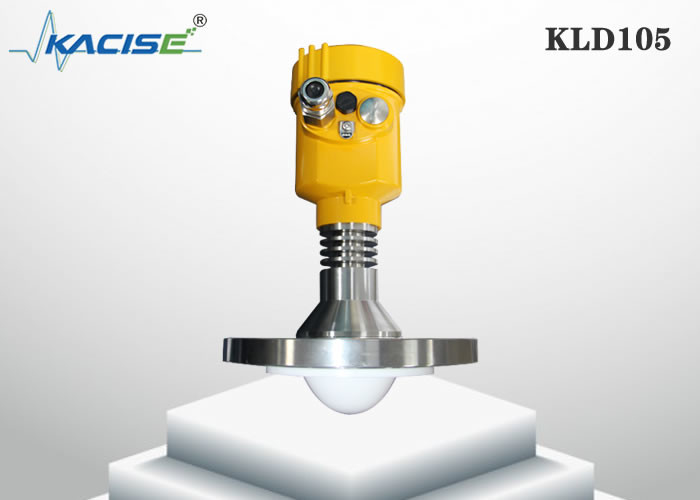

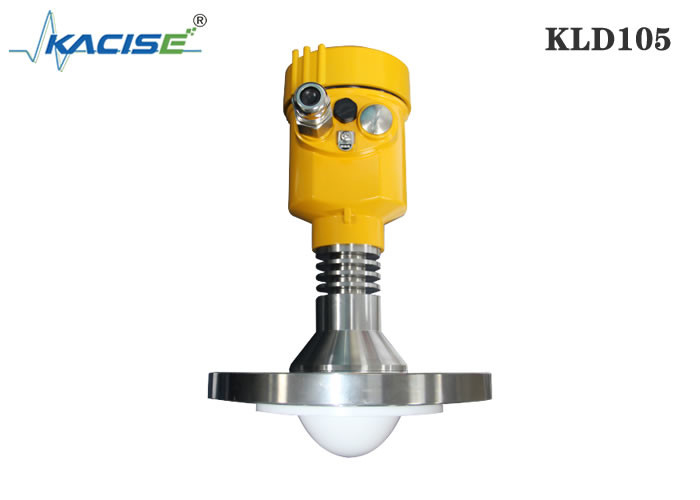

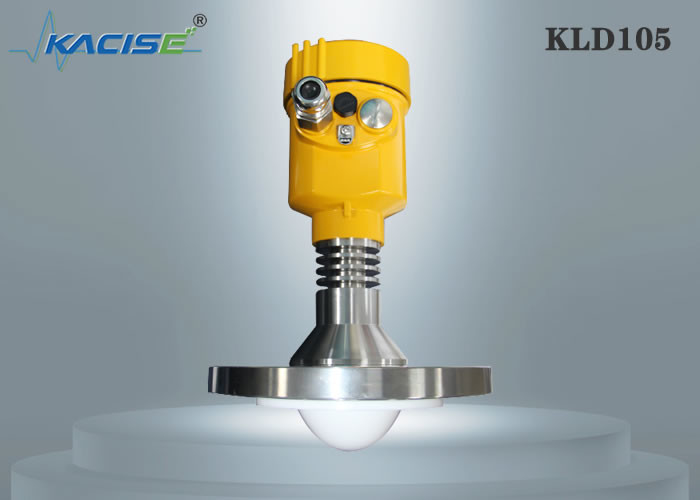

مقياس مستوى رادار FM 80G مع حماية IP67 وزاوية إطلاق 3 درجات وهوائي PTFE لقياس السائل

المبدأ العام لمقياس مستوى رادار الموجة المستمرة FM هو أن الرادار ينبعث من موجات كهرومغناطيسية على الجزء العلوي من الخزان،و الموجات الكهرومغناطيسية تتلقى من قبل الرادار بعد انعكاسها من قبل الوسيطالفرق في التردد δf بين الإشارة المستقبلة والإشارة المرسلة متناسب مع المسافة R من سطح الوسيط:R=C (السرعة) *δf (فرق التردد) / 2 / K (ميل تعديل التردد)لأن سرعة الضوء C وميل تعديل التردد K معروفة،يمكن تقدير فرق التردد δf للحصول على المسافة R من موقع تركيب الرادار إلى سطح المادة، ومن ثم من خلال الارتفاع الإجمالي المعروف للخزان ، خصم المسافة المكانية من الرادار إلى سطح المواد (يشار إليها باسم الارتفاع الفارغ) للحصول على ارتفاع مستوى المواد.

1. رادار الموجات المليمترية، بدقة قياس تصل إلى ± 1 ملم، ومساحة عمياء لا تقل عن 0,1 م.
2. حجم الهوائي الأصغر يرضي قياس المزيد من ظروف العمل.
3. مجموعة متنوعة من هوائيات العدسة، زاوية إطلاق أصغر، طاقة أكثر تركيزا، إشارة صدى أقوى، في نفس الظروف الصناعية والتعدينية،مقارنة مع منتجات الرادار الأخرى لديها موثوقية أعلى.
4. مع إمكانية اختراق أقوى ، يمكن استخدامه بشكل طبيعي حتى لو كان هناك تماسك وتكثيف.
5. نطاق الإشارة الديناميكية أكبر ، وقياس الوسط الثابت الكهربائي المنخفض أكثر استقرارا.
6. مجموعة متنوعة من أنماط القياس، وقت رد فعل الرادار في وضع القياس السريع أقل من 1S.
