Place of Origin:
shanxi xi'an
اسم العلامة التجارية:
Kacise
Model Number:
KSS54X

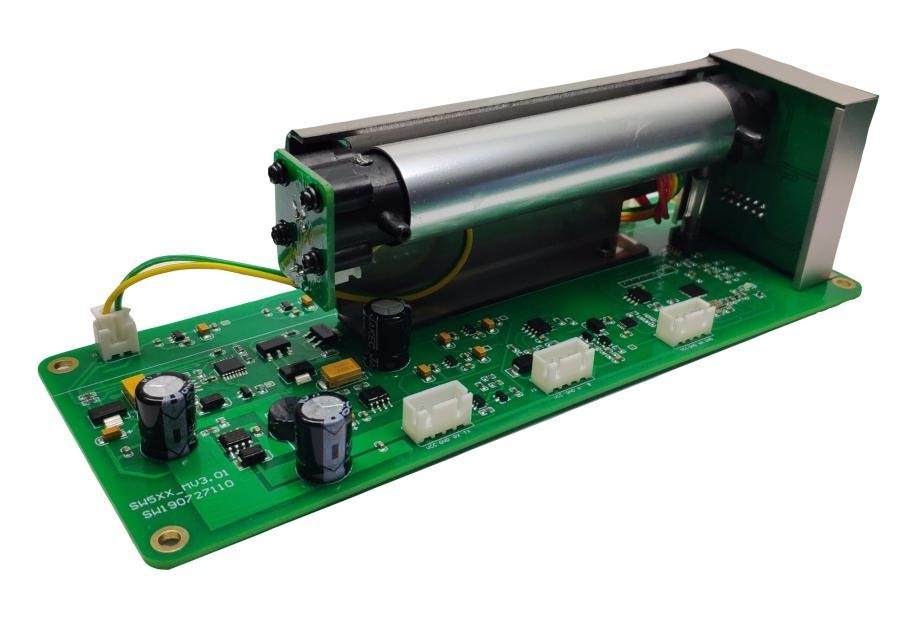

وحدة استشعار CH4 بالأشعة تحت الحمراء KSS54X هي وحدة استشعار غاز تستخدم مبدأ الكشف عن امتصاص الأشعة تحت الحمراء NDIR، والذي يحدد التركيز وفقًا لامتصاص غاز الأشعة تحت الحمراء. يعتمد KSS54X مصدر ضوء مستورد، وتجويف بصري بهيكل خاص وكاشف ثنائي القناة لتحقيق التعويض المرجعي للمسار البصري المزدوج للمساحة. تقوم المعالجات الدقيقة بالحصول على الإشارة ومعالجتها وإخراجها. يتمتع KSS54X بانتقائية جيدة، وحساسية عالية، ولا يعتمد على الأكسجين، وعمر طويل، واستهلاك منخفض للطاقة؛ مع التحكم في درجة الحرارة ووظيفة تعويض الضغط؛ كما أن لديها UART، وإخراج 485 وإخراج التيار/الجهد التناظري، وهو مناسب للعملاء لمختلف التطبيقات.
| المعلمة | رمز | الحد الأدنى | القيم النموذجية | الحد الأقصى | وحدة |
|---|---|---|---|---|---|
| درجة حرارة التخزين | تstg | -20 | - | 80 | درجة مئوية |
| درجة حرارة التشغيل | تأ | -20 | 60 | درجة مئوية | |
| رطوبة التشغيل | حأ | 0 | 90 عدم التكثيف | % ر.س | |
| ضغط العمل | صأ | 0.8 | 1.2 | أجهزة الصراف الآلي | |
| جهد الإمداد | Vق | 11 | 12 | 30 | V |
| الحد الأقصى لتيار التشغيل | أنامتوسط | 100 | 120 | 150 | أماه |
KSS54X مؤشر أداء منخفض التركيز للأشعة تحت الحمراء CH4 (نموذجي 0 ~ 5000 جزء في المليون).
| فِهرِس | غاز | النطاق/جزء في المليون | دقة | خطأ نسبي | خطأ مطلق | ملاحظة |
|---|---|---|---|---|---|---|
| الانجراف صفر | CH4 | 0 ~ 5000 | 25 جزء في المليون | ± 5% فس | ± 100 جزء في المليون | مجرد تلبية واحد منهم |
| الانجراف المدى | ± 5% فس | ± 100 جزء في المليون | مجرد تلبية واحد منهم | |||
| خطأ في الإشارة | ± 5% فس | ± 100 جزء في المليون | مجرد تلبية واحد منهم | |||
| التكرار | ± 2% FS | ± 50 جزء في المليون | مجرد تلبية واحد منهم | |||
| T90 | ≥5S (500 مل / دقيقة) | |||||
KSS54X مؤشر أداء التركيز التقليدي للأشعة تحت الحمراء CH4 (0 ~ 5٪ حجم).
| فِهرِس | غاز | النطاق/المجلد | دقة | خطأ نسبي | خطأ مطلق | ملاحظة |
|---|---|---|---|---|---|---|
| الانجراف صفر | CH4 | 0~5% | 100 جزء في المليون | ± 5% فس | ± 500 جزء في المليون | مجرد تلبية واحد منهم |
| الانجراف المدى | ± 5% فس | ± 500 جزء في المليون | مجرد تلبية واحد منهم | |||
| خطأ في الإشارة | ± 5% فس | ± 500 جزء في المليون | مجرد تلبية واحد منهم | |||
| التكرار | ± 2% FS | ± 300 جزء في المليون | مجرد تلبية واحد منهم | |||
| T90 | ≥5S (500 مل / دقيقة) | |||||
مؤشر أداء تركيز CH4 بالأشعة تحت الحمراء KSS54X (حجم نموذجي 0~30%)
| فِهرِس | غاز | النطاق/المجلد | دقة | خطأ نسبي | خطأ مطلق | ملاحظة |
|---|---|---|---|---|---|---|
| الانجراف صفر | CH4 | 0~30% | 500 جزء في المليون | ± 5% فس | ± 3000 جزء في المليون | مجرد تلبية واحد منهم |
| الانجراف المدى | ± 5% فس | ± 3000 جزء في المليون | مجرد تلبية واحد منهم | |||
| خطأ في الإشارة | ± 5% فس | ± 3000 جزء في المليون | مجرد تلبية واحد منهم | |||
| التكرار | ± 2% FS | ± 1000 جزء في المليون | مجرد تلبية واحد منهم | |||
| T90 | ≥5S (500 مل / دقيقة) | |||||
KSS54X مؤشر الأداء واسع النطاق للأشعة تحت الحمراء CH4 (0~100% حجم)
| فِهرِس | غاز | النطاق/المجلد | دقة | خطأ نسبي | خطأ مطلق | ملاحظة |
|---|---|---|---|---|---|---|
| الانجراف صفر | CH4 | 0~100% | 1000 جزء في المليون | ± 5% فس | ± 5000 جزء في المليون | مجرد تلبية واحد منهم |
| الانجراف المدى | ± 5% فس | ± 5000 جزء في المليون | مجرد تلبية واحد منهم | |||
| خطأ في الإشارة | ± 5% فس | ± 5000 جزء في المليون | مجرد تلبية واحد منهم | |||
| التكرار | ± 2% FS | ± 5000 جزء في المليون | مجرد تلبية واحد منهم | |||
| T90 | ≥5S (500 مل / دقيقة) | |||||
الوحدة: مم
KSS54X لديه ثلاثة أحجام هيكلية، تتوافق مع التجويف البصري 100 مم، 150 مم، 200 مم للاختيار.
مخطط هيكل التجويف 100 مم:
مخطط هيكل التجويف 150 مم:
مخطط هيكل التجويف 200 مم:
تعليمات التثبيت
يتم تثبيت المستشعر مع مخطط هيكل مرجعي مع تباعد فتحة تحديد المواقع وفتحة 3.5 مم.
المسافة بين مقبس الأسلاك 2.54 ملم.
لكي تتمكن من شراء المواصفات المحددة المطلوبة، يرجى تقديم المعلومات التالية:
| ورقة معلومات الطلب | |||||
| KSS54X | مستشعر تركيز ثاني أكسيد الكربون KSS54X | ||||
| xxx | يقيس المستشعر نطاق تركيز ثاني أكسيد الكربون بجزء في المليون، بقيمة لا تقل عن 2000 وقيمة قصوى تبلغ 50000 جزء في المليون. | ||||
| 2000 | النطاق 200 جزء في المليون (افتراضي). | ||||
| 10000 | النطاق 10000 جزء في المليون | ||||
| 50000 | نطاق 50000 جزء في المليون | ||||
| ترميز | وتنقسم سرعة رد الفعل إلى نوعين: سريعة وبطيئة | ||||
| س | بطيء (افتراضي). | ||||
| س | سريع | ||||
| ترميز | اختيار معدل الباود، ودعم معدل الباود الشائع الاستخدام 2400 9600 19200 38400 بت في الثانية، 8 بتات من البيانات، 1 بت من بت التوقف، بدون بت فحص: تأكد من الاحتياجات الخاصة قبل الطلب. | ||||
| مخصص | تأكد من معدل الباود قبل الطلب | ||||
| 2400 | معدل الباود 2400 بت في الثانية | ||||
| 9600 | معدل الباود 9600 بت في الثانية | ||||
| 19200 | معدل باود 19200 بت في الثانية | ||||
| 38400 | معدل الباود 38400 بت في الثانية (افتراضي) | ||||
| ترميز | بروتوكول المنفذ التسلسلي | ||||
| مودبوس-RTU | بروتوكول Modbus-RTU القياسي (الافتراضي). | ||||
| مودبوس-ASCII | بروتوكول Modbus-ASCII القياسي | ||||
| Modbus-الذاتي | بروتوكول Modbus الخاص | ||||
| KSS54X | -2000 | -س | -38400 | -مودبوس-RTU | |
عنوان URL:www.kacise.com
هاتف: +86-29-17719566736
البريد الإلكتروني: sales@kacise.com
العنوان: طريق تانغيان الجنوبي، مدينة شيان، مقاطعة شنشي، الصين
| الاختزال | الاسم الكامل |
|---|---|
| المجلد | يشير 1% VOL إلى 1% من حجم غاز معين في الهواء. |
| جزء في المليون | 1PPM يعني أن حجم غاز معين في الهواء يمثل جزءًا من المليون. |
| O2 | جزيئات الأكسجين |
| شاشات الكريستال السائل | شاشة LCD |
| RS485 | المنفذ التسلسلي غير المتزامن 485 |
| العاصمة | التيار المباشر |
| تكييف | تواصل |
| بولي كلوريد الفينيل | كلوريد البوليفينيل |
